Máquina de perforación de placas de acero CNC, máquina de perforación de chapa de acero, máquina de perforación de metal, máquina de perforación de acero plano
Descripción del producto:

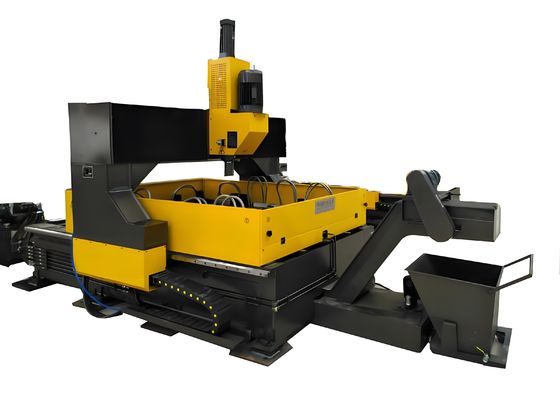

La máquina de perforación de placas de acero CNC de baja velocidad se aplica a las operaciones de perforación de placas y bridas metálicas en las industrias de construcción, puentes, torres de acero y estructuras de acero.Tiene un diseño estructural tipo pórtico, con los ejes X, Y y Z impulsados por servomotores a través de tornillos de guía de bolas de precisión. Esto permite un posicionamiento automático, preciso y rápido, así como la finalización automatizada de los procesos de perforación.
Ventajas de la máquina de perforación de chapa de acero CNC de baja velocidad / máquina de perforación de chapa de acero:
1Sistema de eje de alto rendimiento

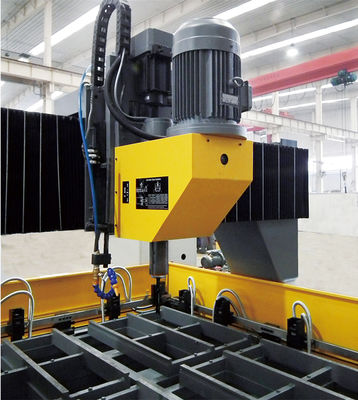

El huso BT50, junto con las brocas de aleación enfriadas internamente de alta velocidad, garantizan un procesamiento estable a alta velocidad, mejorando significativamente la eficiencia de la perforación.agujeros libres de burr con acabado superficial superior.
2Mecanismo de sujeción hidráulico fiable

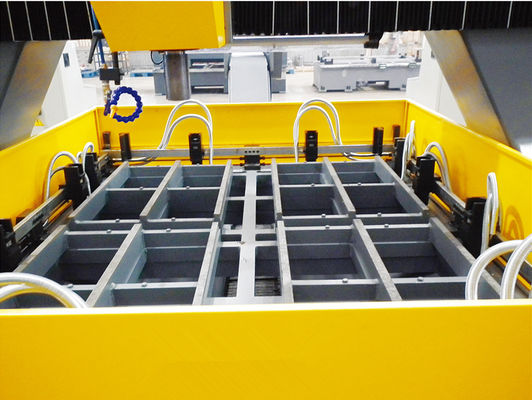

La mesa de la máquina de perforación CNC está equipada con varios conjuntos de abrazaderas hidráulicas, lo que proporciona una fijación robusta de la pieza de trabajo.Esto garantiza una precisión de perforación precisa y la seguridad operativa durante todo el proceso de mecanizado.
3Sistema de control totalmente automatizado.
Con un mecanismo de control totalmente automatizado, la máquina permite una programación intuitiva y un seguimiento en tiempo real del funcionamiento a través de una computadora superior.Esta interfaz fácil de usar simplifica el funcionamiento de la máquina y el seguimiento del estado para mejorar la productividad.
Especificaciones:
| Modelo |
PZ2012 |
PZ2016 |
PZ3016 |
| Tamaño máximo de la pieza de trabajo ((mm) |
una pieza |
2000 × 1000 |
2000×1600 |
3000×1600 |
| Dos piezas |
1000 × 1000 |
1600 × 1000 |
1600×1500 |
| Cuatro piezas |
1000 × 500 |
800 × 500 |
1500 × 800 |
| espesor máximo de la pieza |
100 mm, puede superponerse al procesamiento de placas más finas |
| Conicidad de Morse |
# 4 |
| Diámetro máximo de perforación |
Frente de la línea de banda |
| Las máquinas de perforación |
Velocidad de rotación (rpm) |
120-560 ((Regulación de velocidad sin pasos) |
| Cantidad máxima de tracción de alimentación (mm) |
350 |
| Potencia del motor (kW) |
5.5 |
| Número de campeones |
12 |
| Potencia del motor (kW) |
Motor de servicio |
Eje X |
1.3 |
| Eje Y |
1.3 |
| Eje Z |
0.85 |
| Peso (t) |
Alrededor de 5.3 |
Alrededor de las 6.3 |
Alrededor de 7 |
| Dimensiones generales (L × W × H) (m) |
- ¿ Por qué?4.5 por 2.2 por 2.8 |
Alrededor de 4,5x2,6x2.8 |
Alrededor de 5.5x2.6x2.8 |
