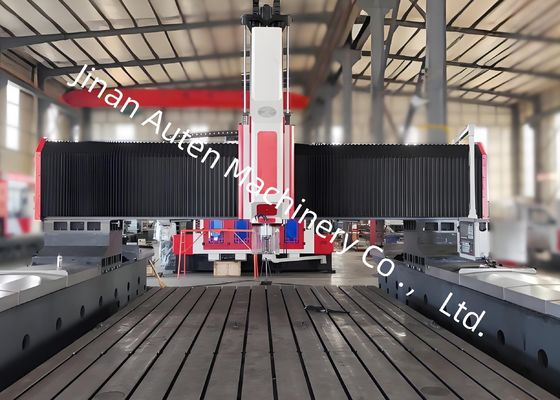

Máquina perforadora CNC de placas de alto rendimiento con altura de pórtico de 100 mm, potencia del motor del husillo servo de 22 kW

Máquina Perforadora de Placas CNC de Alto Rendimiento con Altura de Pórtico de 100 mm, Motor de Husillo Servo de 22 kW

Aplicación del Equipo:

Esta serie de Máquinas CNC de Perforación y Fresado de Pórtico se utiliza principalmente para operaciones de perforación, chaflanado, roscado, fresado y mandrinado en piezas de placa/componentes estructurales. Perfora eficientemente agujeros en piezas de trabajo como bridas, discos, anillos y placas con espesores dentro del rango efectivo. Puede perforar agujeros pasantes y ciegos tanto en piezas de un solo material como en materiales compuestos. El procesamiento de la máquina herramienta se controla digitalmente, lo que hace que la operación sea extremadamente conveniente. Permite una producción automatizada, de alta precisión, multivariedad y a gran escala.

Estructura del Equipo:

Este equipo consta principalmente de una bancada de fundición, un pórtico móvil, un carro móvil, un cabezal de potencia de perforación y fresado, un dispositivo de lubricación automática y un dispositivo de protección, un dispositivo de refrigeración por circulación, un sistema de control digital y un sistema eléctrico. Las guías de rodillos proporcionan soporte y guía, mientras que los accionamientos de tornillo de precisión garantizan una alta precisión de posicionamiento y repetibilidad.

1. Bancada y mesa de trabajo:

La bancada y la mesa de trabajo están hechas de hierro gris (HT250) como fundiciones integrales, se someten a un tratamiento de recocido y envejecimiento secundario, y se mecanizan con precisión para garantizar una excelente rigidez dinámica y estática sin deformación. La superficie de la mesa de trabajo presenta ranuras en T mecanizadas con precisión dispuestas en una disposición racional para sujetar las piezas de trabajo. La base de la bancada está equipada con dos guías lineales de alta precisión en cada lado, lo que garantiza una distribución uniforme de la fuerza en los deslizadores de la guía, mejorando significativamente la rigidez de la máquina herramienta y la resistencia a las fuerzas de tracción y compresión. El sistema de accionamiento emplea servomotores de CA y pares de husillos de bolas de precisión para el accionamiento de doble lado, lo que permite que el pórtico se mueva a lo largo del eje Y. Los pernos ajustables se distribuyen en la base de la bancada, lo que permite un ajuste conveniente del nivel horizontal de la bancada y la mesa de trabajo.

2. Pórtico móvil:

El pórtico móvil está hecho de hierro gris (HT250) y tiene dos guías lineales de rodillos de carga ultra alta instaladas en la parte frontal del pórtico. Un conjunto de pares de husillos de bolas de precisión y un servomotor permiten que el deslizador del cabezal de potencia se mueva en la dirección del eje X. Los cabezales de potencia de perforación están instalados en el deslizador del cabezal de potencia.

3. Carro móvil:

El carro móvil es un componente estructural de fundición de hierro de precisión. Está equipado con dos guías lineales CNC de alta carga, un conjunto de husillos de bolas de precisión y un reductor planetario de alta precisión conectado a un servomotor. También cuenta con un cilindro equilibrado con nitrógeno. equilibrando el peso del cabezal de potencia para reducir la carga en el husillo de bolas y extender su vida útil. Acciona el cabezal de potencia de perforación para moverse en la dirección del eje Z, lo que permite funciones como avance rápido, avance de trabajo, retracción rápida y parada. También cuenta con funciones automáticas de rotura de virutas, eliminación de virutas y pausa.

Tabla de Parámetros Técnicos:
