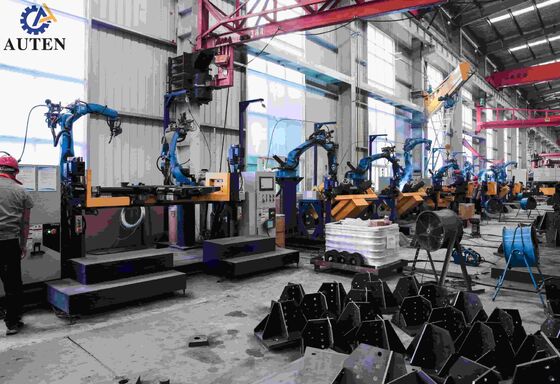

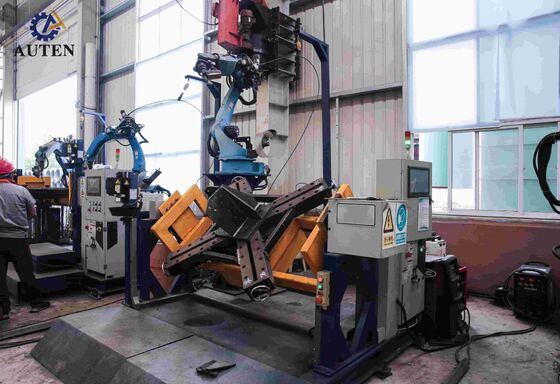

Máquina de soldadura robotizada con posicionadores duales y pórtico de cinco ejes para soldadura de torres de transmisión

Máquina de Soldadura Robótica con Posicionadores Duales y Pórtico de Cinco Ejes para Soldadura de Torres de Transmisión

Introducción del Producto:

Este equipo está específicamente desarrollado para la soldadura automatizada de componentes base de torres de transmisión. Además de la soldadura de placas de refuerzo, el sistema es capaz de completar las 11 costuras de soldadura principales de la estructura base de la torre, soldaduras dedicadas de limpieza de raíz y operaciones de soldadura de juntas de esquina de tapas de sellado. Al integrar tecnología de control robótico inteligente con procesos de soldadura avanzados, el equipo logra una precisión de soldadura superior, una calidad de soldadura uniforme y una mayor eficiencia de producción, proporcionando una solución de fabricación eficiente y confiable para la fabricación moderna de torres de transmisión.

Parámetros Principales:

Características del Producto:

1. Repetibilidad: El sistema proporciona una repetibilidad de posicionamiento de no menos de ±0.05 mm.

2. Precisión de Trayectoria: La precisión de la trayectoria se mantiene dentro de ±0.1 mm.

3. Diseño Estructural: El robot de soldadura por arco presenta una estructura mecánica altamente estable y robusta, diseñada para operaciones industriales prolongadas y continuas.

4. Envolvente de Trabajo: Admite piezas de hasta 1500 mm de dimensión, satisfaciendo todo el espectro de requisitos de soldadura.

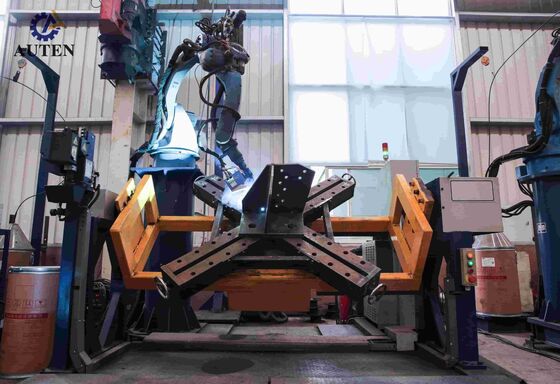

5. Método de Operación: Las piezas se montan en un accesorio posicionador, mientras que el cabezal de soldadura se instala en una plataforma robótica dedicada. Durante la operación, el robot y el posicionador funcionan en sincronización coordinada. Al emplear escaneo de visión robótica combinado con un sistema de seguimiento de costura láser, las trayectorias de soldadura se generan automáticamente sin programación. Esta configuración permite la soldadura de componentes complejos e irregulares con facilidad de operación y mínima capacitación del operador.

1. Sistema de Soldadura

El equipo está equipado con una fuente de alimentación de soldadura AOTAI de alto rendimiento que admite múltiples procesos de soldadura, incluyendo MIG, MAG y TIG, para adaptarse a aplicaciones de soldadura transversal, longitudinal y vertical. La corriente y el voltaje de soldadura se pueden ajustar continuamente según la geometría de la pieza, las especificaciones del material y el espesor, asegurando características de arco estables, un perfil de soldadura consistente y una calidad de soldadura confiable.

El sistema incorpora una antorcha de soldadura Apollo premium y una gama completa de componentes de soldadura auxiliares, incluyendo un mecanismo de alimentación automática de alambre, puntas de contacto y accesorios asociados. Esta configuración integrada promueve una alimentación de alambre suave, un rendimiento de soldadura estable y una operación confiable durante ciclos de producción largos.

2. Reconocimiento Inteligente y Generación Automática de Programas

El sistema integra tecnologías inteligentes de identificación y procesamiento de datos para extraer automáticamente información esencial de soldadura de planos de ingeniería o datos de fabricación digital, incluyendo ubicaciones de soldadura, tipos de costura y configuraciones de juntas. La información identificada se convierte luego en programas de soldadura robótica ejecutables, típicamente en aproximadamente 30 segundos. Los programas se pueden transmitir a través de Ethernet, USB y otras interfaces estándar de transferencia de datos, agilizando la preparación de la producción y mejorando la eficiencia del flujo de trabajo.

3. Sistema de Control

① Plataforma de Control Digital:

El equipo emplea una arquitectura de control digital avanzada para un control de trayectoria robótica preciso y un ajuste flexible de los parámetros de soldadura. Esto asegura resultados de soldadura estables, repetibles y consistentes durante la producción continua.

② Método de Programación:

El sistema admite programación guiada por visión a través de una interfaz hombre-máquina (HMI) intuitiva, lo que permite a los operadores generar programas de soldadura de manera eficiente mientras mantienen un control preciso sobre trayectorias complejas, configuraciones de juntas y parámetros del proceso.

③ Interfaces de Comunicación:

Múltiples interfaces de comunicación industrial permiten una conectividad perfecta con líneas de producción automatizadas, equipos periféricos y sistemas de control a nivel de fábrica. Esto facilita la integración en entornos de fabricación inteligentes y apoya la gestión coordinada de la producción.

4. Estructura de Soporte del Posicionador

El posicionador robótico presenta una estructura de soporte de alta resistencia y alta rigidez diseñada para soportar las cargas dinámicas generadas por el movimiento robótico y el posicionamiento de piezas pesadas durante la soldadura. Su construcción robusta proporciona un posicionamiento estable, una precisión de soldadura confiable y un rendimiento operativo a largo plazo. La configuración de montaje optimizada simplifica la instalación y puesta en marcha, facilita el mantenimiento y servicio de rutina, y maximiza la envolvente de trabajo efectiva del robot y la productividad general.

5. Sistema de Protección de Seguridad

El sistema completo está diseñado para cumplir con una clasificación de protección IP54 o superior, proporcionando protección contra la entrada de polvo y salpicaduras de agua bajo condiciones de prueba aplicables. Esta protección ayuda a mantener la confiabilidad operativa y extiende la vida útil del equipo en entornos de fabricación industrial exigentes.

6. Programación de Robots e Importación de Datos

El sistema de soldadura robótica admite múltiples enfoques de programación y métodos de entrada de datos, incluyendo la importación directa de archivos CAD, escaneo asistido por visión artificial y programación basada en parámetros sin la enseñanza manual convencional. La compatibilidad con varios formatos de dibujos de ingeniería y programas proporciona una mayor flexibilidad operativa, simplifica la preparación de programas y acelera la configuración de operaciones de soldadura automatizadas.

7. Sistema de Soldadura Robótica

El equipo incorpora un robot de soldadura industrial de seis ejes con un amplio rango de movimiento y flexibilidad multidireccional, lo que permite que la antorcha de soldadura acceda a piezas complejas desde varios ángulos. Esta configuración admite múltiples posiciones de soldadura y geometrías de juntas intrincadas, incluyendo costuras de soldadura curvas tridimensionales. Con alta precisión de posicionamiento, repetibilidad y adaptabilidad, el sistema de soldadura robótica ofrece un rendimiento consistente y una mayor eficiencia de producción para aplicaciones exigentes de fabricación de torres de transmisión.

Este sistema de soldadura robótica automatizada está específicamente desarrollado para la fabricación de ensamblajes de bases de torres de transmisión, donde desempeña un papel crucial para garantizar la integridad estructural y la confiabilidad de los cimientos de las torres. Además de soldar placas de refuerzo, el equipo completa automáticamente las 11 costuras de soldadura estructurales principales, la soldadura dedicada de limpieza de raíz y la soldadura de tapas de sellado y juntas de esquina. Durante el ciclo de soldadura, el sistema mantiene un posicionamiento preciso de la pieza, una penetración de soldadura consistente y una formación uniforme del cordón de soldadura en cada conexión crítica. Al automatizar estas operaciones de soldadura esenciales, el equipo mejora significativamente la consistencia de la soldadura, la eficiencia de producción y la resistencia estructural, lo que lo convierte en una solución ideal para la fabricación de bases de torres de transmisión de alta calidad y la producción industrial a gran escala.
