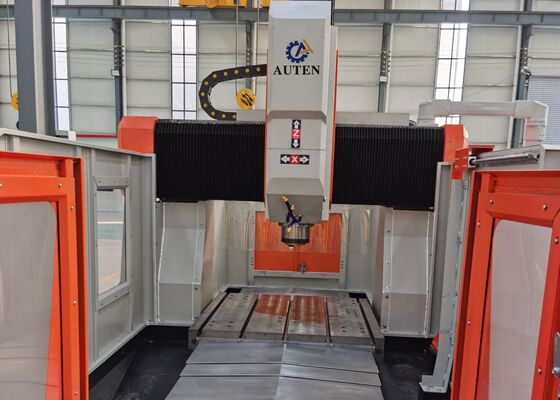

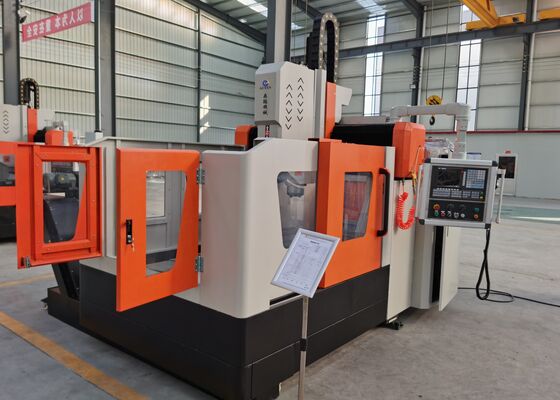

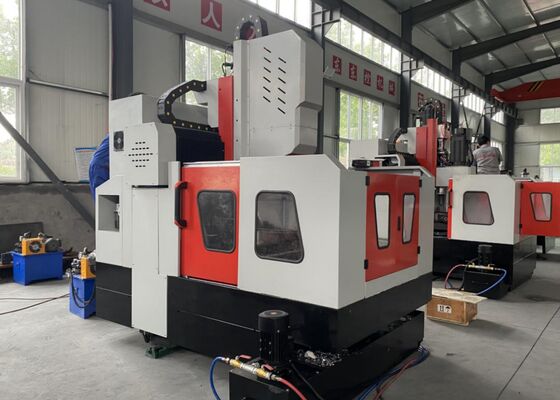

28 mm de ancho de ranura T CNC de la placa de perforación y fresado máquina 30 mm Max. Diámetro de perforación

Máquina de perforación y fresado de placas CNC con ancho de ranura en T de 28 mm, diámetro máximo de perforación de 30 mm

Aplicación:

Esta máquina de perforación y fresado de placas de pórtico CNC está diseñada a medida para ejecutar un espectro completo de operaciones de mecanizado, incluyendo taladrado, avellanado, roscado, fresado y mandrinado, en placas de acero y piezas estructurales. Ofrece soluciones de mecanizado de orificios de alta eficiencia para múltiples piezas de trabajo dentro del rango de espesor permitido, como bridas, discos, anillos y estructuras tipo placa. La unidad admite el mecanizado de orificios pasantes y ciegos, y acomoda piezas de un solo material, así como ensamblajes compuestos multicapa. Incorporando tecnología CNC de vanguardia, el equipo presenta una operación fácil de usar, funciones de mecanizado autónomo y una precisión superior en la fabricación. Sirve como una opción óptima para la fabricación industrial de gran volumen que prioriza la eficiencia, la precisión dimensional y la fiabilidad operativa.

Especificaciones:

Características del producto

1. La máquina está equipada con guías lineales y bloques deslizantes de precisión de Taiwán, lo que garantiza un movimiento suave de cada eje, un comportamiento dinámico constante y una capacidad de carga mejorada para satisfacer tareas de mecanizado de corte pesado rigurosas.
1). El eje X adopta dos guías lineales de rodadura para proporcionar guía transversal y un robusto soporte estructural, lo que cumple plenamente los requisitos de perforación de alta velocidad. Un motor servo AC impulsa una unidad de transmisión de husillo de bolas de precisión para lograr un posicionamiento preciso, un desplazamiento de eje estable y un rendimiento de avance lineal fiable.

2). Para el eje Y, se instalan dos guías lineales de rodadura de alta resistencia a cada lado, con tres bloques deslizantes cuadrados montados en cada guía para formar un marco de desplazamiento de pórtico rígido y estable. Esta configuración ofrece una rigidez estructural y una estabilidad de funcionamiento excepcionales, junto con una baja resistencia a la fricción, una velocidad de avance rápido, una amortiguación de vibraciones eficaz y una vida útil prolongada. El pórtico utiliza una configuración de accionamiento síncrono de doble servo. Los servomotores montados en ambos lados impulsan las unidades de husillo de bolas correspondientes simultáneamente para realizar un movimiento de pórtico síncrono y un mecanizado CNC de alta precisión.

3). El carro del husillo está soportado por cuatro guías lineales de alta resistencia, lo que confiere a la máquina una alta rigidez estructural, una precisión de posicionamiento excepcional, una respuesta dinámica favorable y un rendimiento de movimiento constante tanto en condiciones de corte de alta como de baja velocidad.

2. La máquina está equipada con un sistema de lubricación automática de desplazamiento positivo fabricado en Taiwán, que permite una dosificación precisa del suministro de lubricante. La grasa lubricante se dispensa automáticamente a los componentes móviles clave, como las guías lineales, los husillos de bolas y los conjuntos de accionamiento de piñón y cremallera. Esto logra una lubricación de rango completo y extiende sustancialmente la vida útil de las partes centrales de la máquina. Se instalan protectores a prueba de polvo para los conjuntos de los ejes X e Y, mientras que se colocan protectores contra salpicaduras a prueba de agua alrededor de la mesa de trabajo. Estas salvaguardas protegen los componentes principales y mejoran aún más la fiabilidad operativa del equipo.

3. La máquina emplea servomotores absolutos de alta precisión para la regulación del movimiento y viene con un puerto de comunicación RS232, pantalla a color e interfaz de operación en chino. El sistema CNC admite la operación directa en la máquina, así como la importación de datos externa por USB, lo que permite una administración de programas conveniente, una transferencia de datos rápida y una regulación de mecanizado flexible.

Esta máquina de perforación y marcado de placas de pórtico CNC de alto rendimiento está diseñada específicamente para el mecanizado de alta precisión de piezas de trabajo tipo placa y componentes de acero estructural. Es adecuada para procesar bridas, discos, anillos, placas planas y otros componentes similares, con el espesor de la pieza de trabajo mantenido dentro del rango de mecanizado efectivo especificado de la máquina.

En las plantas de fabricación de acero estructural, el equipo realiza operaciones de perforación y fresado de precisión en placas estructurales, placas de conexión y componentes relacionados, lo que permite un posicionamiento preciso y un ensamblaje fiable de estructuras de acero. En el sector de la energía eólica, proporciona mecanizado de alta precisión para secciones de torres de aerogeneradores y componentes de bridas a gran escala, ayudando a mantener la precisión dimensional y la integridad estructural en condiciones operativas exigentes, incluidas cargas de viento fuertes y fluctuaciones de temperatura sustanciales. En la construcción de puentes, la máquina se utiliza para procesar vigas de puentes, componentes de soporte y ensamblajes de conexión estructural, produciendo uniones precisas y duraderas capaces de soportar cargas dinámicas a largo plazo. Al combinar alta precisión de mecanizado, rendimiento operativo estable y capacidades de procesamiento versátiles, el equipo proporciona una solución de fabricación fiable para la fabricación de acero estructural, la producción de equipos de energía eólica y los principales proyectos de infraestructura.
