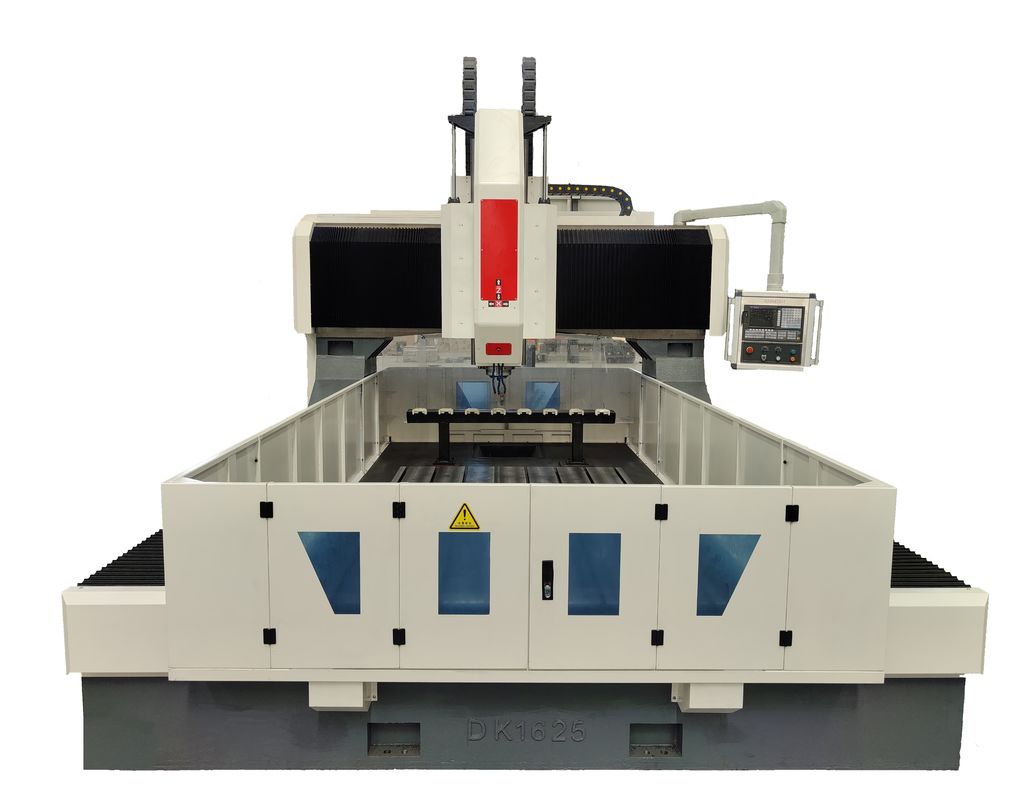

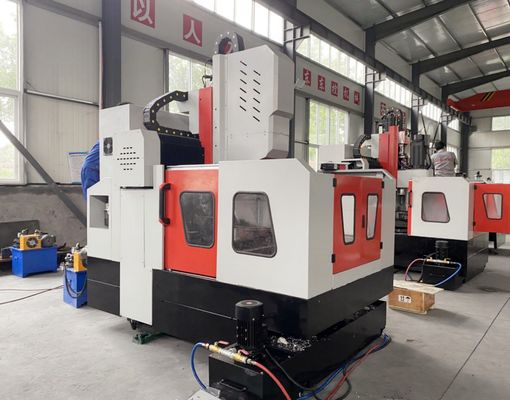

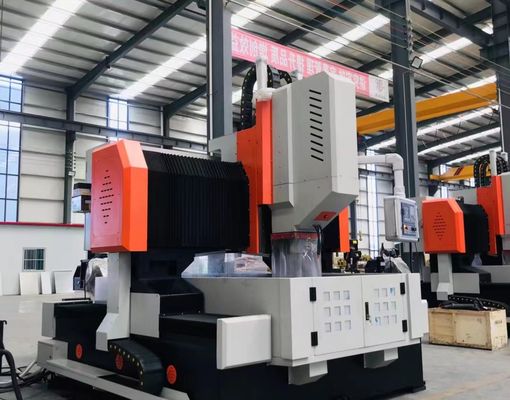

Máquina avanzada de perforación y fresado CNC de alta velocidad para placas de acero grandes

Máquina avanzada de perforación y fresado de placas CNC de alta velocidad para placas de acero grandes

Aplicación:

Esta máquina de perforación y fresado de placas de tipo pórtico CNC está especialmente desarrollada para realizar una amplia gama de procesos de mecanizado, incluida la perforación, el chanfrado, el golpeado, el fresado y el taladro,sobre placas de acero y componentes estructuralesProporciona soluciones de procesamiento de agujeros altamente eficientes para varias piezas de trabajo como bridas, discos, anillos y estructuras de placas dentro del rango de espesor aplicable.La máquina admite tanto el mecanizado de orificio a través como el mecanizado de orificio ciego y es adecuada para procesar componentes compuestos de un solo material y de varias capasAl integrar tecnología avanzada CNC, el equipo ofrece una operación conveniente, capacidad de procesamiento automatizado y rendimiento de fabricación de alta precisión.Es una solución ideal para la producción industrial a gran escala que requiere eficiencia., precisión y confiabilidad.

Especificaciones:

Características del producto

1Sistema de transmisión de alta precisión:
La máquina adopta guías lineales fabricadas en Taiwán y conjuntos de deslizadores de precisión, lo que garantiza un movimiento suave del eje, una excelente estabilidad de movimiento,y una mayor capacidad de carga para aplicaciones de mecanizado pesado.

1) El eje X está equipado con dos guías lineales rodantes, que proporcionan tanto una guía lateral como un soporte estructural para satisfacer los requisitos de las operaciones de perforación de alta velocidad.El movimiento del eje está impulsado por un servomotor CA combinado con un sistema de transmisión de tornillo de bolas de alta precisión, garantizando un posicionamiento preciso y un movimiento lineal suave.

2) El eje Y está diseñado con dos guías lineales rodantes de trabajo pesado instaladas en cada lado, con tres deslizadores de tipo cuadrado montados en cada guía para formar una estructura deslizante de pórtico altamente rígida.Esta configuración optimizada proporciona una resistencia y estabilidad estructurales excepcionales al tiempo que ofrece ventajas como baja resistencia a la fricción, alta velocidad de viaje, excelente absorción de vibraciones,y vida útil prolongadaEl movimiento del pórtico adopta un sistema de accionamiento sincronizado de doble servo, con servomotores instalados en ambos lados para accionar simultáneamente los tornillos de bolas,garantizar un movimiento sincronizado y un rendimiento de mecanizado controlado por CNC preciso.

3) El carro del husillo está equipado con cuatro guías lineales de trabajo pesado, que proporcionan una rigidez excepcional, una alta precisión de posicionamiento, un excelente rendimiento dinámico,y funcionamiento estable incluso en condiciones de mecanizado a baja velocidad.

2Sistema de lubricación automática y estructura de protección:
La máquina está equipada con un sistema de lubricación automática volumétrica de fabricación taiwanesa con una distribución de presión precisa.El sistema suministra automáticamente lubricante a todos los principales componentes móviles, incluidas las guías lineales, los tornillos de bolas y los sistemas de transmisión de rack y piñón, lo que garantiza una cobertura integral de la lubricación y prolonga efectivamente la vida útil de los componentes críticos.Las cubiertas protectoras a prueba de polvo se instalan en los sistemas del eje X y del eje Y, mientras que alrededor de la mesa de trabajo se dispone de protectores antibaquetas impermeables para proteger la estructura de la máquina y mejorar la fiabilidad de funcionamiento.

3Sistema avanzado de control CNC KND:

La máquina utiliza servomotores absolutos de alta precisión para el control del accionamiento y está equipada con una interfaz de comunicación RS232, pantalla de visualización a color e interfaz de operación en idioma chino.El sistema CNC admite tanto el funcionamiento local como la entrada de datos USB externa, proporcionando una gestión conveniente del programa, transferencia de datos flexible y control de mecanizado eficiente.

Este equipo industrial de perforación y marcado de chapa metálica de placas de pórtico CNC de alto rendimiento está elaborado para el mecanizado de precisión de componentes y piezas estructurales de tipo placa.Fabricación en la cual todas las materias utilizadas para el procesamiento de piezas de trabajo, incluidas las bridas, estén diseñadas específicamente para el procesamiento de piezasEn el caso de las piezas de mecanizado, los discos, los anillos y las placas planas presentan un requisito fundamental: el espesor de dichas piezas debe ajustarse estrictamente a los parámetros de mecanizado efectivos especificados por la máquina.

En los talleres de estructuras de acero, este equipo realiza operaciones de perforación y fresado de precisión para placas estructurales y componentes de conexión,estableciendo así una base sólida para el ensamblaje estable de los marcos de aceroEn el sector de la energía eólicaProporciona soluciones de mecanizado de alta precisión para torres de aerogeneradores y bridas, un proceso indispensable que garantiza que estos componentes puedan soportar condiciones ambientales adversas (ePara los proyectos de construcción de puentes, el equipo procesa vigas de puentes y soportes, lo que permite la formación de vigas estables,conexiones duraderas diseñadas para soportar cargas dinámicas durante toda la vida útil prolongada del puente.
