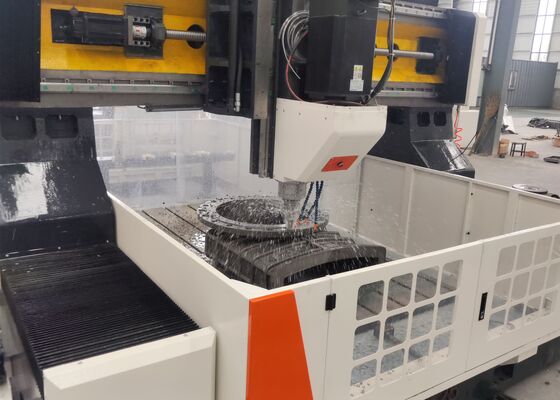

Máquina de perforación y fresado de placas CNC de gran formato y alta velocidad para bridas

Máquina CNC de perforación y fresado de placas de gran formato de alta velocidad para bridas

Aplicación:

La máquina CNC de perforación y fresado de placas tipo pórtico se desarrolla específicamente para el mecanizado de alta precisión de placas de tubos, bridas, placas de cojinetes, componentes de intercambiadores de calor y una amplia gama de piezas de trabajo tipo placa utilizadas en el procesamiento petroquímico, la generación de energía nuclear, la energía eólica, la fabricación de calderas y la fabricación de acero estructural. La máquina admite perforación de carburo de alta velocidad con refrigerante a través del husillo, así como perforación helicoidal de alta velocidad con refrigerante externo. Al integrar perforación, avellanado, roscado, fresado y mandrinado en una única plataforma de mecanizado CNC, proporciona una flexibilidad de mecanizado y una eficiencia de producción excepcionales. Un cabezal de fresado en ángulo recto automático opcional mejora aún más sus capacidades al permitir el taladrado lateral eficiente, el roscado y el fresado de piezas de trabajo complejas.

Especificaciones:

Características del producto

1. El equipo consta de una base de máquina de alta resistencia, un conjunto de corredera longitudinal, una estructura de pórtico, un mecanismo de corredera transversal, una unidad de avance vertical, un cabezal de husillo de perforación y fresado, una mesa de trabajo, un sistema de circulación de refrigerante, un transportador automático de eliminación de virutas, un sistema de lubricación centralizado, un sistema neumático, un gabinete de control eléctrico y otros componentes de soporte. Estos módulos integrados crean una plataforma de mecanizado CNC completa y eficiente diseñada para cumplir con los requisitos de la fabricación industrial de alta precisión.

2. El cabezal de husillo deslizante accionado por servo integra múltiples operaciones de mecanizado, incluyendo perforación, escariado, roscado, avellanado y fresado de ranuras. Estos procesos se pueden realizar de forma independiente o mediante control coordinado multieje, proporcionando una flexibilidad y versatilidad de mecanizado excepcionales. El husillo está equipado con un husillo de enfriamiento interno BT50 de alta precisión fabricado en Taiwán y cuenta con un sistema de sujeción automática de herramientas que utiliza tecnología de resortes de disco. El mecanismo de liberación hidráulica de herramientas permite un reemplazo de herramientas rápido y conveniente, acortando efectivamente los ciclos de cambio de herramientas y mejorando la eficiencia general de la producción.

3. Se aplican guías lineales de alta precisión en los principales ejes de movimiento de la máquina para garantizar un funcionamiento suave, una excelente rigidez mecánica y un rendimiento de posicionamiento preciso. El sistema de accionamiento de avance adopta motores servo AC combinados con transmisión por correa síncrona y mecanismos de husillo de bolas de precisión, lo que proporciona una precisión de posicionamiento superior, una excelente repetibilidad y una estabilidad de mecanizado confiable a largo plazo.

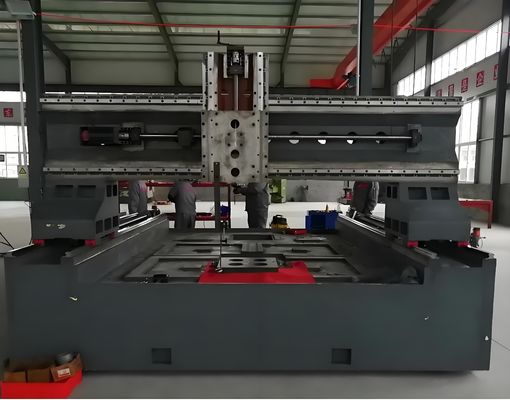

4. La bancada de la máquina y el bastidor del pórtico se fabrican con hierro fundido de primera calidad o estructuras de acero soldadas de alta resistencia. Antes del mecanizado de precisión, todos los componentes estructurales principales se someten a un tratamiento de alivio de tensiones a alta temperatura, seguido de una eliminación secundaria de tensiones después del semiacabado. Este avanzado proceso de fabricación mejora eficazmente la rigidez estructural, mejora la estabilidad dimensional y garantiza un rendimiento de mecanizado preciso y constante durante toda la vida útil del equipo.

La máquina CNC de perforación y fresado de placas tipo pórtico es un centro de mecanizado CNC de alto rendimiento desarrollado específicamente para el procesamiento de precisión de componentes de placas y piezas de acero estructural. Es ideal para mecanizar bridas, discos, anillos, placas de acero y otras piezas de trabajo similares dentro del rango de procesamiento especificado. Con una estructura mecánica rígida, tecnología avanzada de control CNC y capacidades de mecanizado multifuncionales, la máquina proporciona una solución eficiente y confiable para aplicaciones industriales que requieren una precisión excepcional, alta productividad y operación estable.

En las instalaciones de fabricación de acero estructural, el equipo realiza operaciones de perforación y fresado de alta precisión en placas estructurales, placas base y componentes de conexión, suministrando piezas mecanizadas con precisión para un ensamblaje eficiente de estructuras de acero. En la industria de la energía eólica, se utiliza ampliamente para el mecanizado de secciones de torres de turbinas eólicas y componentes de bridas de gran diámetro, garantizando una excelente precisión dimensional, consistencia estructural y confiabilidad a largo plazo en condiciones exigentes como cargas de viento fuertes y fluctuaciones extremas de temperatura. En proyectos de construcción de puentes, la máquina se aplica extensamente para el procesamiento de vigas de puentes, placas de empalme y miembros estructurales de soporte, produciendo conexiones de precisión de alta resistencia capaces de soportar cargas dinámicas a largo plazo. A través de su combinación de capacidad de mecanizado avanzada, rendimiento confiable y precisión superior, el equipo contribuye significativamente a mejorar la seguridad estructural, la estabilidad operativa y la vida útil extendida para proyectos de puentes e infraestructura a gran escala.
