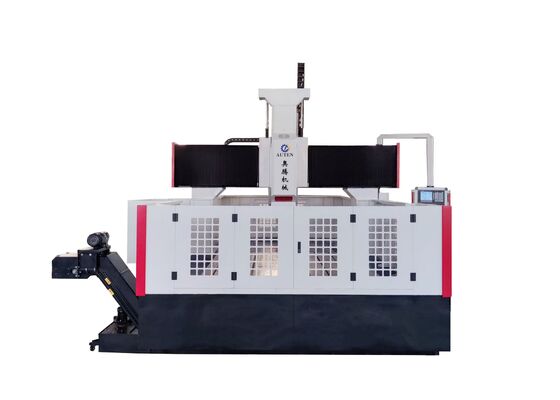

Máquina de perforación y fresado de placas CNC de alta productividad para la fabricación de bridas

Fresadora y taladradora de placas CNC de alta productividad para fabricación de bridas

Solicitud:

La máquina fresadora y perforadora de placas de pórtico CNC está diseñada para el mecanizado de alta precisión de láminas de tubos, bridas, placas de soporte, intercambiadores de calor y diversos componentes de tipo placa utilizados en industrias que incluyen ingeniería petroquímica, energía nuclear, energía eólica, fabricación de calderas y fabricación de acero estructural. La máquina admite taladrado con metal duro de alta velocidad con refrigerante a través del husillo, así como taladrado helicoidal de alta velocidad con suministro de refrigerante externo. Al integrar taladrado, biselado, roscado, fresado y mandrinado en un sistema de mecanizado CNC, ofrece flexibilidad y eficiencia de producción excepcionales. Un accesorio automático opcional en ángulo recto amplía aún más la capacidad de mecanizado, permitiendo taladrar, roscar y fresar laterales eficientes de componentes complejos.

Presupuesto:

Características del producto

1. La máquina se compone principalmente de una base de máquina de alta resistencia, un conjunto de corredera longitudinal, un marco de pórtico, una corredera transversal, un mecanismo de alimentación vertical, un cabezal de husillo de perforación y fresado, una mesa de trabajo, un sistema de circulación de refrigerante, un sistema automático de transporte de virutas, una unidad de lubricación centralizada, un sistema neumático, un gabinete de control eléctrico y componentes auxiliares, lo que proporciona una solución de mecanizado completa y altamente eficiente.

2. El cabezal del husillo deslizante servocontrolado está diseñado para realizar operaciones de taladrado, escariado, roscado, biselado y fresado de ranuras. Puede funcionar de forma independiente o coordinarse con múltiples ejes CNC para maximizar la versatilidad del mecanizado. El husillo está equipado con un husillo BT50 de alta precisión fabricado en Taiwán que cuenta con un sistema de refrigeración interno y un mecanismo de sujeción automática de herramientas con resorte de disco. La liberación hidráulica de herramientas permite el reemplazo rápido y conveniente de herramientas de perforación y fresado, mejorando la eficiencia del mecanizado y minimizando el tiempo de inactividad.

3. Se instalan guías lineales de alta precisión en toda la máquina para garantizar un movimiento suave, alta rigidez y una precisión de movimiento excepcional. El mecanismo de alimentación es impulsado por un servomotor de CA a través de una correa síncrona y un sistema de husillo de bolas de precisión, lo que ofrece una precisión de posicionamiento excepcional, repetibilidad y un rendimiento de mecanizado estable a largo plazo.

4. La base de la máquina y el marco del pórtico están fabricados con hierro fundido de primera calidad o estructuras de placas de acero soldadas de alta resistencia. Todos los componentes estructurales principales se someten a un tratamiento de alivio de tensiones a alta temperatura antes del mecanizado, seguido de un proceso secundario de alivio de tensiones después del semiacabado. El mecanizado de precisión final garantiza una resistencia estructural superior, una excelente estabilidad dimensional y una precisión de mecanizado constante durante toda la vida útil de la máquina.

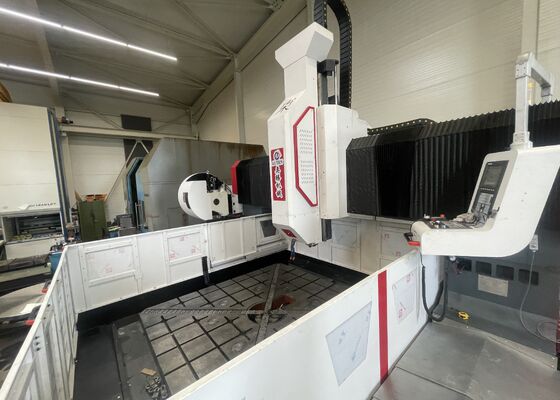

La máquina fresadora y taladradora de placas de pórtico CNC es un centro de mecanizado CNC de alto rendimiento desarrollado específicamente para el procesamiento de precisión de componentes de placas y piezas de trabajo estructurales. Es ideal para mecanizar bridas, discos, anillos, placas planas y componentes similares dentro de la capacidad de mecanizado especificada de la máquina. Con una estructura mecánica rígida, tecnología CNC avanzada y capacidades de mecanizado multifuncional, proporciona una solución ideal para aplicaciones industriales que requieren una precisión excepcional y una alta eficiencia de producción.

En instalaciones de fabricación de acero estructural, la máquina realiza taladrado y fresado de precisión de placas estructurales, placas base y elementos de conexión, suministrando componentes mecanizados con precisión para un ensamblaje eficiente de estructuras de acero. Dentro de la industria de la energía eólica, se utiliza ampliamente para mecanizar secciones de torres de turbinas eólicas y conjuntos de bridas de gran diámetro, lo que garantiza una excelente precisión dimensional y confiabilidad estructural en entornos operativos exigentes, incluidas fuertes cargas de viento y fluctuaciones extremas de temperatura. En proyectos de construcción de puentes, el equipo se emplea ampliamente para mecanizar vigas de puentes, placas de empalme y miembros estructurales de soporte, produciendo conexiones duraderas y de alta resistencia capaces de soportar cargas dinámicas a largo plazo. En consecuencia, contribuye significativamente a la seguridad estructural, la confiabilidad operativa y la vida útil prolongada de la infraestructura de puentes a gran escala.
