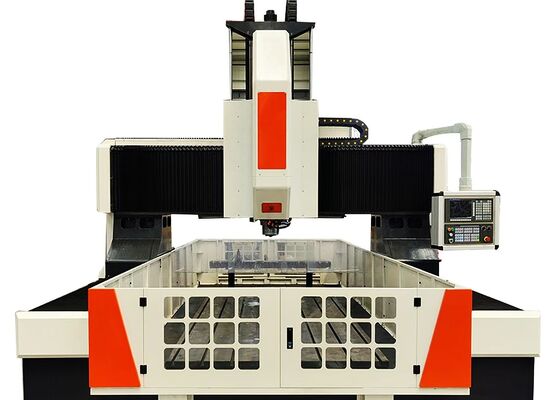

Los intercambiadores de calor usados máquina de perforación de placas Cnc 20/30KW Servo motor de eje de potencia

Los cambiadores de calor utilizaron poder servo del motor del eje de la perforadora de la placa del CNC 20/30KW

Solicitud:

La máquina fresadora y taladradora de placas de pórtico CNC está diseñada específicamente para el mecanizado de alta precisión de láminas de tubos, bridas, placas de soporte, intercambiadores de calor y otras piezas de trabajo de tipo placa ampliamente utilizadas en procesamiento petroquímico, energía nuclear, energía eólica, fabricación de calderas y fabricación de estructuras de acero. La máquina admite taladrado a alta velocidad con herramientas de carburo refrigeradas internamente y brocas helicoidales refrigeradas externamente. Al integrar taladrado, biselado, roscado, fresado y mandrinado en una única plataforma de mecanizado, ofrece una versatilidad y productividad excepcionales. Un cabezal de fresado automático en ángulo recto opcional amplía aún más sus capacidades, permitiendo operaciones eficientes de taladrado, roscado y fresado lateral en piezas de trabajo complejas.

Presupuesto:

Características del producto

1. El equipo se compone principalmente de una bancada de máquina de alta resistencia, un sistema de deslizamiento longitudinal, un marco de pórtico, un deslizamiento transversal, una unidad de alimentación vertical, un cabezal de husillo de perforación y fresado, una mesa de trabajo, un sistema de circulación de refrigerante, un sistema automático de extracción de virutas, un sistema de lubricación centralizada, una unidad neumática, un sistema de control eléctrico y otros conjuntos auxiliares, formando una plataforma de mecanizado integral y altamente eficiente.

2. El cabezal del husillo deslizante servoaccionado es capaz de realizar operaciones de taladrado, escariado, roscado, biselado y fresado de ranuras. Puede funcionar de forma independiente o sincronizada con múltiples ejes CNC para proporcionar la máxima flexibilidad de mecanizado. El husillo utiliza un husillo BT50 de alta precisión fabricado en Taiwán con un suministro de refrigerante interno y un mecanismo automático de sujeción de herramientas con resorte de mariposa. La liberación hidráulica de herramientas permite una sustitución rápida y cómoda de brocas y fresas, mejorando significativamente la eficiencia de la producción.

3. Se incorporan guías lineales de alta precisión en toda la máquina para garantizar un desplazamiento suave, una rigidez excepcional y una excelente precisión de movimiento. El sistema de alimentación está impulsado por un servomotor de CA a través de una correa síncrona y una transmisión de husillo de bolas de precisión, lo que proporciona una precisión de posicionamiento superior, repetibilidad y estabilidad de mecanizado a largo plazo.

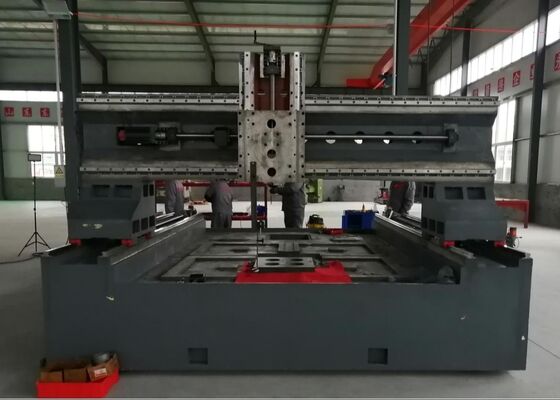

4. Tanto la base de la máquina como la estructura del pórtico están fabricadas con hierro fundido de primera calidad o placa de acero soldada de alta resistencia. Todos los componentes estructurales se someten a un recocido de alivio de tensiones a alta temperatura antes del mecanizado, seguido de un tratamiento secundario de alivio de tensiones después del semiacabado. El mecanizado de precisión final garantiza una rigidez estructural excepcional, estabilidad dimensional a largo plazo y una precisión de mecanizado consistentemente confiable durante toda la vida útil de la máquina.

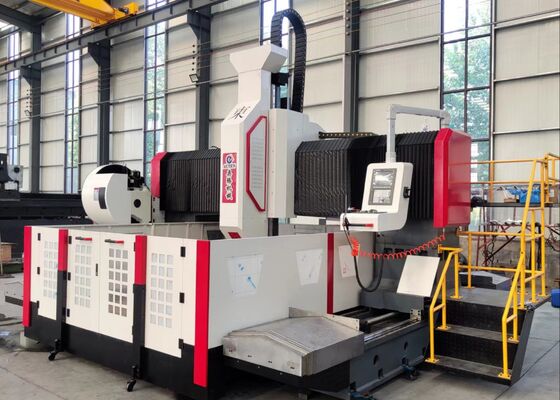

La máquina fresadora y taladradora de placas de pórtico CNC es una solución de mecanizado de alto rendimiento desarrollada específicamente para el procesamiento de precisión de componentes tipo placa y piezas estructurales. Es ideal para mecanizar bridas, discos, anillos, placas planas y piezas de trabajo similares dentro de la capacidad de espesor especificada de la máquina. Su diseño estructural robusto, control CNC avanzado y capacidades de mecanizado multifuncional lo convierten en una opción ideal para entornos de fabricación industrial exigentes que requieren precisión y productividad.

En las plantas de fabricación de estructuras de acero, la máquina realiza taladrado y fresado de alta precisión de placas estructurales, placas base y componentes de conexión, proporcionando piezas mecanizadas con precisión para el ensamblaje eficiente de estructuras de acero. En la industria de la energía eólica, se aplica ampliamente al mecanizado de secciones de torres de turbinas eólicas y componentes de bridas de gran diámetro, lo que garantiza una precisión dimensional e integridad estructural excepcionales en condiciones operativas severas, como alta presión del viento y variaciones extremas de temperatura. En la ingeniería de puentes, el equipo se utiliza ampliamente para mecanizar vigas de puentes, placas de empalme y miembros estructurales de soporte, produciendo conexiones robustas y duraderas capaces de soportar cargas dinámicas a largo plazo. Como resultado, mejora significativamente la seguridad estructural, la confiabilidad operativa y la vida útil de la infraestructura de puentes a gran escala.
