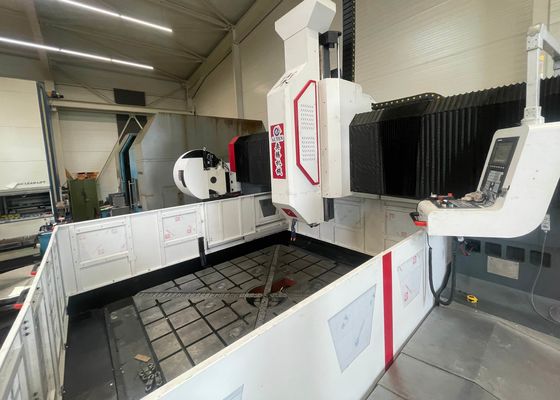

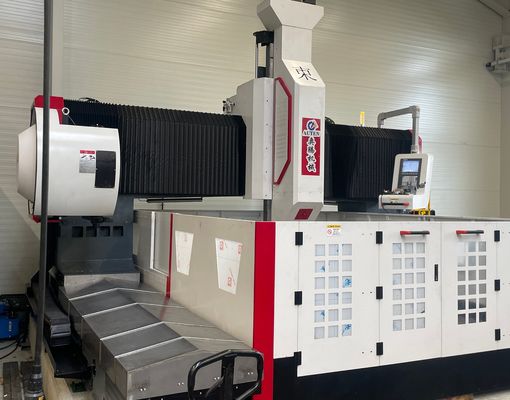

Perforadora de alta velocidad del CNC del tamaño del objeto de 2000x2000m m para las placas y las hojas de tubo

2000x2000mm Tamaño de la pieza de trabajo Máquina de perforación CNC de alta velocidad para placas y láminas de tubos

Aplicación:

La máquina de perforación y fresado de placas tipo pórtico CNC se utiliza ampliamente para el mecanizado de precisión de láminas de tubos, bridas, rodamientos, intercambiadores de calor,y otros componentes estructurales en industrias como el procesamiento petroquímico, la generación de energía nuclear, la energía eólica, la fabricación de calderas y la fabricación de estructuras de acero.así como perforación de torsión de alta velocidad con sistemas de enfriamiento externosEl equipo integra múltiples funciones de mecanizado, incluidas la perforación, el chanfrado, el golpeado, el fresado y el taladro.el tapping, y las operaciones de fresado.

Especificaciones:

Características del producto

1El equipo consta de una base de la máquina, una unidad de deslizamiento longitudinal, una estructura de pórtico, un deslizamiento transversal, un mecanismo de alimentación vertical, una cabeza de husillo de perforación y fresado, una mesa de trabajo, un sistema de enfriamiento,sistema de evacuación automática de las fichas, sistema de lubricación centralizado, sistema neumático, sistema de control eléctrico y otros conjuntos auxiliares.

2La unidad de eje deslizante servoconducida es capaz de realizar operaciones de perforación, reaming, tapping, chamfering y fresado de ranuras..El husillo adopta un husillo cónico BT50 de alta precisión fabricado en Taiwán con suministro interno de refrigerante y un sistema de liberación automática de herramientas de resorte mariposa.El cambio de herramienta se logra mediante un mecanismo de aflojamiento hidráulico, lo que permite un cambio rápido y conveniente entre las herramientas de perforación y de fresado.

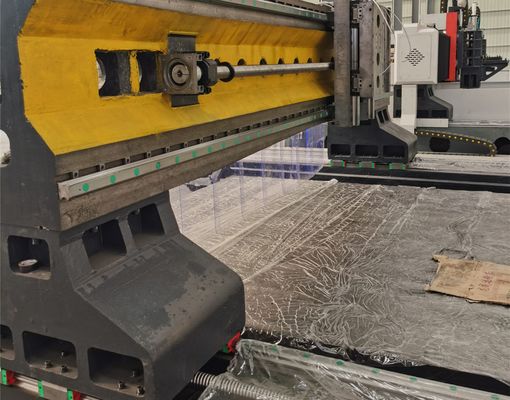

3La máquina adopta guías lineales de alta precisión para garantizar un movimiento suave, estable y preciso.garantizando una excelente precisión y repetibilidad del posicionamiento.

4. El marco de la máquina y el pórtico están construidos con estructuras de hierro fundido de alta calidad o placas de acero soldadas.seguido de un proceso de recocido secundario después del semiacabadoEl mecanizado de precisión final garantiza una alta rigidez estructural, estabilidad a largo plazo y una precisión constante.

La máquina de perforación y fresado de placas de pórtico CNC es una solución industrial de alto rendimiento diseñada para el mecanizado de precisión de componentes y piezas estructurales de tipo placa.Es adecuado para procesar bridasEn el caso de las placas planas, los discos, los anillos y las placas planas, siempre que el espesor del material esté dentro del rango de mecanizado efectivo de la máquina.

En los talleres de fabricación de estructuras de acero, este equipo realiza perforación y fresado de alta precisión de las placas estructurales y los componentes de conexión, lo que garantiza un ensamblaje confiable de los marcos de acero.En el sector de la energía eólica, se utiliza ampliamente para el mecanizado de torres de aerogeneradores y componentes de bridas, garantizando la integridad estructural en condiciones operativas adversas como vientos fuertes y variaciones de temperatura.En aplicaciones de construcción de puentes, se utiliza para el mecanizado de vigas de puente y elementos de soporte, produciendo juntas duraderas y estables capaces de soportar cargas dinámicas a largo plazo durante toda la vida útil de la estructura.
