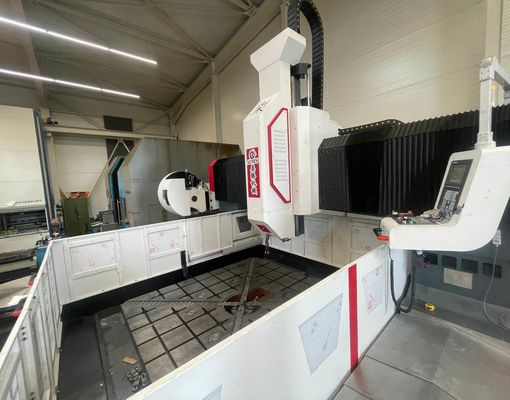

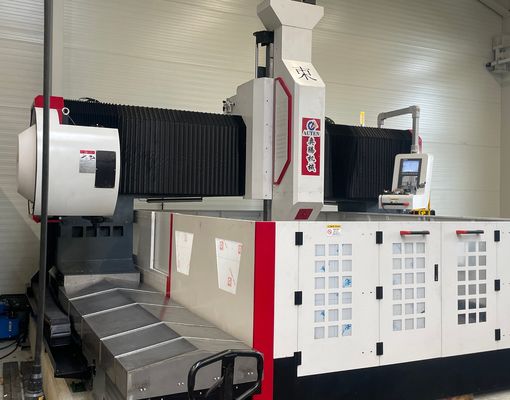

Modelo PHD3030 Máquina de perforación de placas CNC de alta velocidad para placas y láminas de tubos

Perforadora de placas CNC de alta velocidad modelo PHD3030 para placas y láminas tubulares

Solicitud:

Adecuado para operaciones de taladrado, biselado, roscado y fresado en piezas de trabajo tipo placa y componentes estructurales de acero.

La máquina está diseñada específicamente para el mecanizado de alta eficiencia de bridas, discos, anillos, placas de tubos y componentes de placas dentro de su capacidad de procesamiento especificada. Es capaz de realizar tanto agujeros pasantes como agujeros ciegos en piezas de trabajo monomateriales y compuestas. Equipado con un sistema de mecanizado totalmente controlado por CNC, el equipo ofrece operación intuitiva, alta automatización, precisión de mecanizado excepcional y flexibilidad sobresaliente para aplicaciones de producción de bajo volumen y alta mezcla y aplicaciones de fabricación a gran escala.

Presupuesto:

Estructura de la máquina:

La máquina adopta una construcción robusta de base de hierro fundido, que consta principalmente de una mesa de trabajo, un pórtico móvil, un soporte deslizante móvil, un cabezal de potencia de perforación y fresado, un sistema de lubricación automática, una carcasa protectora, un sistema de recirculación de refrigerante, un sistema de control CNC y un sistema de control eléctrico. La máquina utiliza guías rodantes lineales de precisión para soporte y guía, junto con sistemas de transmisión de husillos de bolas de alta precisión, lo que garantiza una precisión de posicionamiento superior y una excelente repetibilidad durante todo el proceso de mecanizado.

1. Banco de trabajo:

La mesa de trabajo está fabricada con hierro fundido gris de primera calidad (HT250) y se somete a un tratamiento térmico secundario para aliviar la tensión seguido de un mecanizado de precisión para garantizar una excelente integridad metalúrgica y estabilidad dimensional a largo plazo. La estructura de la mesa de trabajo fundida proporciona una rigidez y una capacidad de carga excepcionales para aplicaciones de mecanizado exigentes.

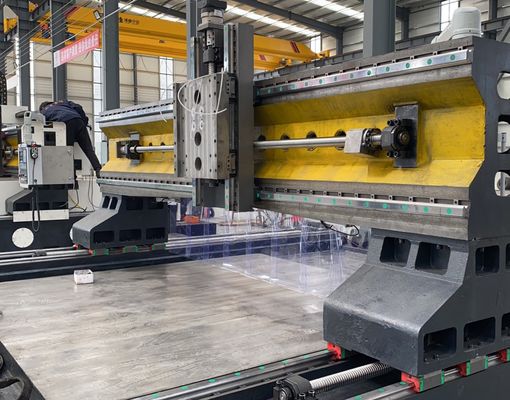

2. Pórtico Móvil:

El pórtico móvil está fabricado con hierro fundido gris de alta calidad (HT250), lo que proporciona una rigidez estructural y una resistencia a las vibraciones excepcionales. La sección frontal del pórtico está equipada con dos guías rodantes lineales de alta resistencia, un conjunto de husillo de bolas de precisión y un sistema de servoaccionamiento de alto rendimiento, que forman el mecanismo de movimiento del eje Y de la máquina. El cabezal de taladrado y fresado se monta directamente en el carro deslizante móvil. El desplazamiento del pórtico se logra mediante una transmisión de husillo de bolas servoaccionada mediante un acoplamiento de precisión, lo que garantiza un movimiento suave, una alta precisión de posicionamiento y un rendimiento de mecanizado confiable.

La máquina está desarrollada específicamente para la perforación de alta productividad de bridas, discos, anillos, placas de tubos y piezas de placa dentro de su capacidad de mecanizado efectiva. Es capaz de mecanizar tanto agujeros pasantes como ciegos en piezas monomateriales y compuestas. El proceso de mecanizado totalmente controlado por CNC proporciona un funcionamiento cómodo, un alto nivel de automatización, una precisión de mecanizado excepcional y una excelente flexibilidad de producción, lo que lo hace adecuado tanto para la fabricación diversificada como para la producción industrial de gran volumen.

Estas piezas de demostración representan una amplia gama de especificaciones estándar y aplicaciones de mecanizado típicas. Permiten a los clientes y al personal técnico evaluar directamente la calidad del mecanizado, la precisión dimensional y el acabado superficial, proporcionando una referencia práctica para evaluar la capacidad de procesamiento, el rendimiento operativo y la idoneidad de la máquina para requisitos de fabricación específicos.
