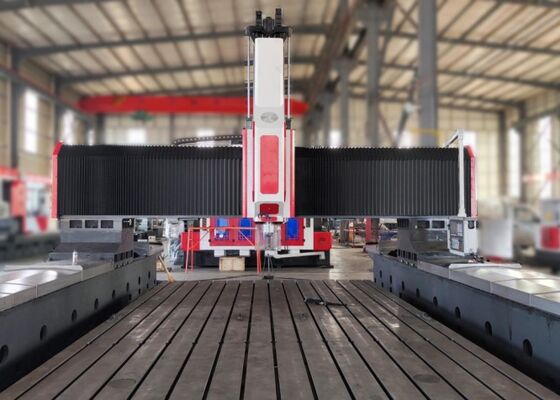

Máquina de fresado de perforación CNC móvil de tipo pórtico del modelo PHD4080 utilizada para intercambiadores de calor
Introducción del producto:
Este equipo es una máquina de perforación y fresado CNC de alta velocidad de tipo pórtico, diseñada específicamente para operaciones de perforación, golpeado y fresado en placas de acero, bridas, intercambiadores de calor,hojas de tubosEl sistema utiliza tecnología de perforación de carburo de alta velocidad con suministro interno de refrigerante y está equipado con una plataforma de control de buses KND o CNC.Ofrece un funcionamiento fácil de usar, un alto nivel de automatización, una precisión de mecanizado superior y una excelente flexibilidad para la producción de pequeños y medianos volúmenes que involucran una amplia variedad de piezas de trabajo.
Configuración del producto:
| Modelo |
PHD4080 |
| Tamaño de la pieza |
LxW (mm) |
4000x8000 |
| ancho de la ranura en T del banco de trabajo (mm) |
28 |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 o 2 |
| De las partidas 1 a 5 |
NT1capacidad |
| Diámetro máximo de perforación (mm) |
F90 |
| espesor máximo (mm) |
≤ 300 |
| Diámetro del golpe |
M3 a M36 |
| Velocidad del husillo (r/min) |
30 ~ 3000 |
| Potencia del motor del eje de servo (kW) |
22/30/37 |
| Movimiento lateral de la cabeza de potencia (eje X) |
Capacidad máxima de tracción horizontal (mm) |
4000 |
| Velocidad de movimiento lateral (r/min) |
0 ~ 6 |
| Potencia del servomotor para el movimiento lateral (kW) |
3.6 |
| Movimiento longitudinal del pórtico (eje Y) |
Cantidad máxima de la carrera de alimentación (mm) |
8000 |
| Velocidad de movimiento de la alimentación (m/min) |
0 ~ 6 |
| Potencia del servomotor de alimentación (kW) |
3.6 / 5.5 |
| Movimiento de alimentación vertical del carnero (eje Z) |
Capacidad máxima (mm) |
1400 |
| Velocidad de movimiento (m/min) |
0 ~ 4 |
| Potencia del servomotor (kW) |
3.6 |
| Precisión de posicionamiento en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,015/1000 |
| Precisión de posicionamiento repetida en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,01/1000 |
| Sistema eléctrico |
Sistema CNC |
La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión. |
| Cambiador de herramientas |
Tipo de disco (opcional) |
24 posiciones de las herramientas |
| Tamaño total |
LxWxH (m) |
13 por 6,9 por 6.2 |
Características del producto

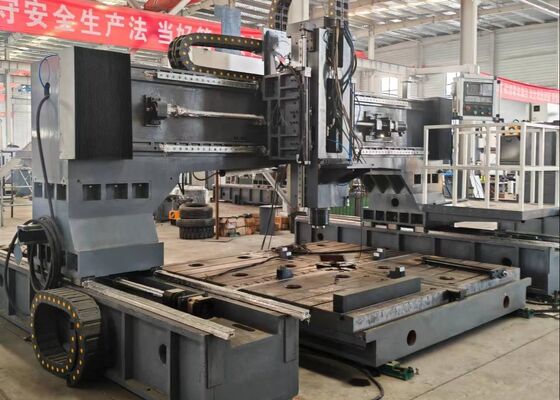

1La máquina está compuesta principalmente de un banco de máquinas, mesa de trabajo, pórtico móvil, cabeza de perforación y fresado vertical tipo ram, sistema hidráulico, sistema neumático, sistema de refrigeración,sistema de lubricación centralizado, sistema de control eléctrico, y sistema de transporte automático de chips.
2La mesa de trabajo y el pórtico están diseñados como unidades estructurales independientes, con el pórtico que viaja a lo largo de dos bases de la máquina.estabilidad operativa, precisión de posicionamiento y capacidad de carga.
3La mesa de trabajo está fabricada en hierro fundido gris de calidad superior, proporcionando una resistencia estructural excepcional, resistencia al desgaste y durabilidad operativa a largo plazo.
El lecho de la máquina y la mesa de trabajo están fabricados en hierro fundido gris HT300 de alta resistencia y han sido sometidos a un doble tratamiento de templado de alivio de tensión.Para minimizar la resonancia de vibración durante las operaciones de perforación y prolongar la vida útil de las herramientas de corte de carburo, la máquina adopta un diseño estructural de cama y mesa de trabajo separados, lo que garantiza un rendimiento dinámico superior y una precisión de mecanizado.
1El sistema integrado de evacuación automática de las fichas y recirculación del líquido refrigerante minimiza eficazmente el tiempo no productivo al tiempo que reduce la carga de trabajo del operador.El funcionamiento de rutina sólo requiere la carga de la pieza de trabajo, descarga y sustitución de herramientas.
2La máquina está equipada con un husillo de precisión BT50 fabricado en Taiwán, con funcionalidad interna de refrigerante y compatibilidad con herramientas de perforación de carburo.Un cilindro neumático de cambio de herramientas permite el reemplazo rápido y conveniente de herramientasEl motor de eje de alta potencia es accionado a través de un sistema de transmisión de correa sincrónica controlada por servo, que proporciona un amplio rango de velocidad, un par de salida estable y un excelente rendimiento de mecanizado.
3Esta máquina de perforación y fresado CNC está específicamente desarrollada de acuerdo con las características y requisitos de precisión de las piezas de trabajo industriales.Su diseño estructural compacto y flexible garantiza una eficiencia óptima de mecanizadoYa sea que el procesamiento de patrones de agujeros circulares o arreglos de agujeros lineales, el sistema ofrece resultados de mecanizado precisos y eficientes,proporcionando una solución de fabricación altamente económica y productiva.

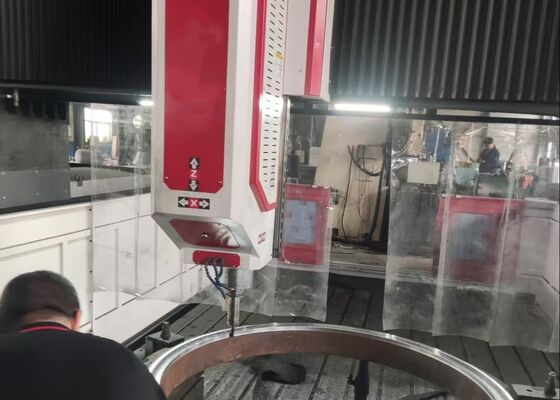

La máquina de perforación y fresado de placas de pórtico CNC es un sistema de mecanizado industrial de uso pesado diseñado para el procesamiento de alta precisión de componentes y elementos estructurales de tipo placa.Es especialmente adecuado para el mecanizado de bridasLas piezas de trabajo de los tipos utilizados en la fabricación de las máquinas para la fabricación de discos, anillos, placas planas y piezas similares, siempre que el espesor del material esté dentro de la capacidad de mecanizado especificada por la máquina.
En las instalaciones de fabricación de estructuras de acero, esta máquina realiza operaciones de perforación y fresado de precisión en placas estructurales y componentes de conexión,que proporciona una base fiable para el montaje de marcos de aceroDentro de la industria de la energía eólica, ofrece un mecanizado de alta precisión de torres de turbinas eólicas y componentes de bridas,garantizar un rendimiento estructural fiable en condiciones ambientales exigentesEn aplicaciones de ingeniería de puentes, el equipo se utiliza para mecanizar vigas de puentes, placas de conexión y estructuras de soporte,crear juntas duraderas y fiables capaces de soportar condiciones de carga dinámica durante toda la vida útil del puente.
