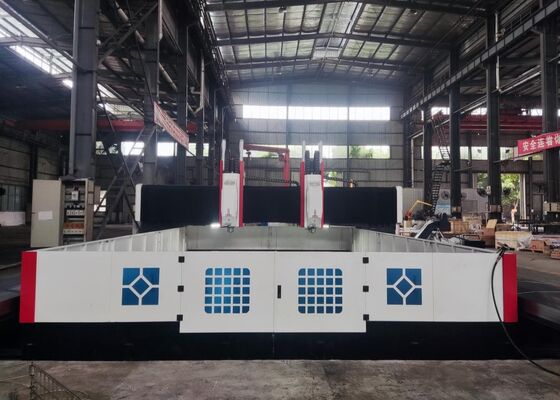

Máquina de perforación y fresado CNC móvil de alta velocidad de gran tamaño de tipo pórtico con función de toque
Introducción del producto:
Esta máquina es un sistema de perforación y fresado CNC móvil de alta velocidad de tipo pórtico. Está desarrollada principalmente para operaciones de perforación, tapping y fresado en componentes como placas de acero, bridas,los intercambiadores de calorLa máquina es controlada por un sistema de control de bus KND o CNC, lo que proporciona una operación sencilla,alta automatización, excelente precisión de mecanizado y gran adaptabilidad para la producción de lotes pequeños y medianos con diversos tipos de piezas de trabajo.
Configuración del producto:
| Modelo |
PHD4080 |
| Tamaño de la pieza |
LxW (mm) |
4000x8000 |
| ancho de la ranura en T del banco de trabajo (mm) |
28 |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 o 2 |
| De las partidas 1 a 5 |
NT1capacidad |
| Diámetro máximo de perforación (mm) |
F90 |
| espesor máximo (mm) |
≤ 300 |
| Diámetro del golpe |
M3 a M36 |
| Velocidad del husillo (r/min) |
30 ~ 3000 |
| Potencia del motor del eje de servo (kW) |
22/30/37 |
| Movimiento lateral de la cabeza de potencia (eje X) |
Capacidad máxima de tracción horizontal (mm) |
4000 |
| Velocidad de movimiento lateral (r/min) |
0 ~ 6 |
| Potencia del servomotor para el movimiento lateral (kW) |
3.6 |
| Movimiento longitudinal del pórtico (eje Y) |
Cantidad máxima de la carrera de alimentación (mm) |
8000 |
| Velocidad de movimiento de la alimentación (m/min) |
0 ~ 6 |
| Potencia del servomotor de alimentación (kW) |
3.6 / 5.5 |
| Movimiento de alimentación vertical del carnero (eje Z) |
Capacidad máxima (mm) |
1400 |
| Velocidad de movimiento (m/min) |
0 ~ 4 |
| Potencia del servomotor (kW) |
3.6 |
| Precisión de posicionamiento en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,015/1000 |
| Precisión de posicionamiento repetida en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,01/1000 |
| Sistema eléctrico |
Sistema CNC |
La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión. |
| Cambiador de herramientas |
Tipo de disco (opcional) |
24 posiciones de las herramientas |
| Tamaño total |
LxWxH (m) |
13 por 6,9 por 6.2 |
Características del producto

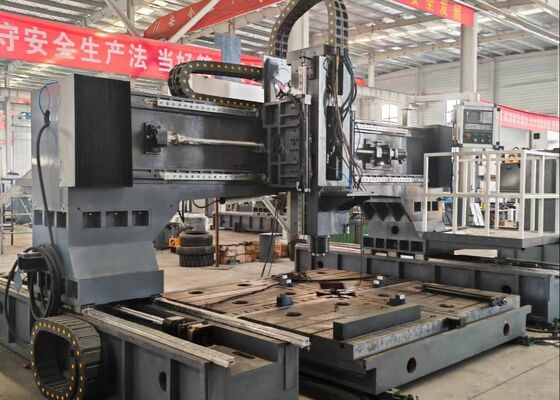

1El equipo está compuesto principalmente por una base de la máquina, mesa de trabajo, pórtico de viaje, cabeza de perforación y fresado de tipo ram vertical, sistema hidráulico, sistema neumático, sistema de refrigeración,sistema de lubricación centralizado, sistema de control eléctrico, y sistema de evacuación automática de chips.
2En esta serie de máquinas, la mesa de trabajo y el pórtico están estructurados de forma independiente, con el pórtico moviéndose a lo largo de dos pistas de base.Esta configuración mejora en gran medida la estabilidad y precisión del mecanizado, garantizando al mismo tiempo un alto rendimiento de carga.
3La mesa de trabajo está fabricada en hierro fundido gris de calidad superior, lo que garantiza una excelente rigidez, durabilidad y fiabilidad operativa a largo plazo.
El lecho de la máquina y la mesa de trabajo están ambos construidos de hierro fundido gris de alta resistencia (HT300) y se someten a un tratamiento térmico de doble templado para aliviar las tensiones.Para eliminar la resonancia de vibración durante las operaciones de perforación y prolongar la vida útil de las herramientas de carburo, se adopta un diseño de estructura separada entre la cama y la mesa de trabajo.
1El sistema integrado de eliminación automática de las virutas y de circulación del líquido refrigerante reduce eficazmente el tiempo no productivo y reduce la intensidad de trabajo del operador.Los operadores solo deben realizar la carga y descarga de piezas de trabajo y el reemplazo de herramientas..
2La máquina está equipada con un husillo BT50 de alta precisión fabricado en Taiwán con capacidad de enfriamiento interno y compatibilidad con taladros de carburo.Un cilindro de herramienta neumática está incorporado para facilitar los cambios rápidos de herramientasEl motor de eje de alta potencia se accionó a través de una transmisión de correa sincrónica servocontrolada, lo que permite un amplio rango de velocidades y un par de salida estable.
3Esta máquina de perforación CNC está diseñada específicamente en función de las características de la pieza de trabajo y los requisitos de precisión.garantizar un rendimiento óptimo de la mecanizaciónYa sea que los patrones de agujeros sean circulares o lineales, el sistema completa las operaciones de manera eficiente y precisa, ofreciendo una solución de producción altamente rentable.

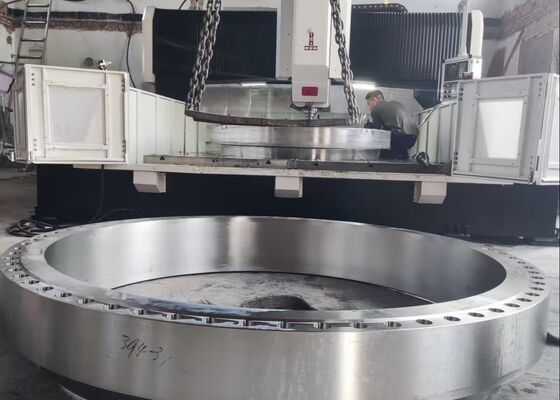

La máquina de perforación de placas de pórtico CNC es una solución industrial de alto rendimiento diseñada con precisión para el mecanizado de alta precisión de componentes y piezas estructurales de tipo placa.Está optimizado para el procesamiento de piezas de trabajo tales como bridasEn el caso de las placas planas, los discos, los anillos y las placas planas, siempre que el espesor del material se mantenga dentro del rango de mecanizado efectivo de la máquina.
En las plantas de fabricación de estructuras de acero, esta máquina de perforación de placas realiza perforaciones y fresado precisos en placas estructurales y elementos de conexión,que forman una base fiable para el ensamblaje del marco de aceroEn la industria de la energía eólica, ofrece mecanizado de alta precisión para torres de turbinas eólicas y componentes de bridas,garantizar la integridad estructural en condiciones ambientales severas, como fuertes vientos y variaciones de temperaturaEn las aplicaciones de construcción de puentes, el equipo se utiliza para mecanizar vigas de puentes y componentes de soporte,garantizar uniones fuertes y duraderas capaces de soportar cargas dinámicas durante toda la larga vida útil de la estructura.
