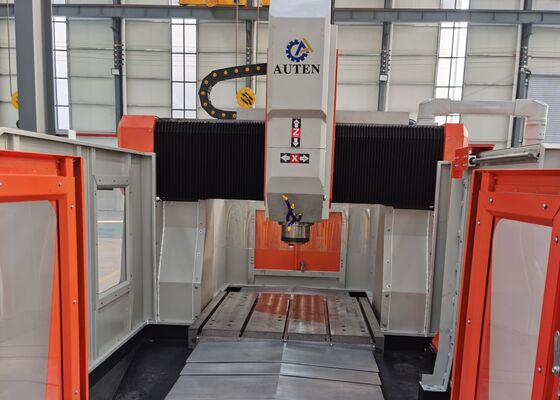

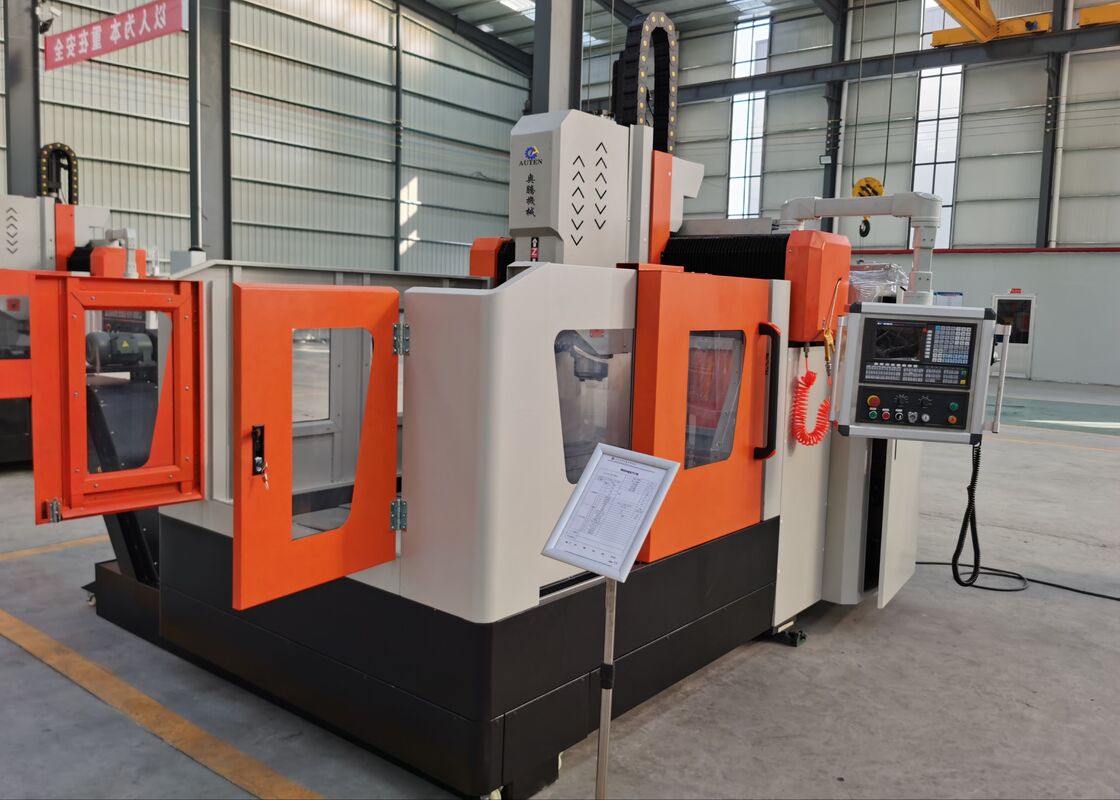

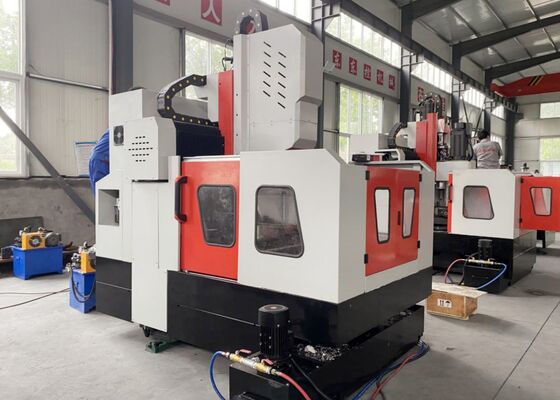

Máquina de perforación y fresado CNC de trabajo fijo del modelo PHD1010
Introducción del producto:
La máquina está diseñada principalmente para perforar placas de lámina de tubo y bridas, con diámetros de orificios de hasta φ80 mm. Sus capacidades principales incluyen perforación, reaming, perforación, tapping, chamfering,y fresadoEs compatible tanto con las brocas de carburo como con las estándar. El sistema de control CNC es intuitivo, lo que garantiza la facilidad de operación. La máquina ofrece constantemente una precisión y un rendimiento sobresalientes.
Configuración del producto:
| Modelo |
PHD1010 |
| Tamaño de la pieza |
LxW (mm) |
1000x1000 |
| ancho de la ranura en T del banco de trabajo (mm) |
28 |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 |
| De las partidas 1 a 5 |
NT1cultura y cultura |
| Diámetro máximo de perforación (mm) |
Frente a la luz |
| espesor máximo (mm) |
≤ 180 |
| Diámetro del golpe |
M3-M20 |
| Velocidad del husillo (r/min) |
30 ~ 3000 |
| Potencia del motor del eje de servo (kW) |
11 |
| Movimiento lateral de la cabeza de potencia (eje X) |
Capacidad máxima de tracción horizontal (mm) |
1000 |
| Velocidad de movimiento lateral (r/min) |
0 ~ 8 |
| Potencia del servomotor para el movimiento lateral (kW) |
2.4 |
| Movimiento longitudinal del pórtico (eje Y) |
Cantidad máxima de la carrera de alimentación (mm) |
1000 |
| Velocidad de movimiento de la alimentación (m/min) |
0 ~ 8 |
| Potencia del servomotor de alimentación (kW) |
2.4 |
| Movimiento de alimentación vertical del carnero (eje Z) |
Capacidad máxima (mm) |
400 |
| Velocidad de movimiento (m/min) |
0 ~ 8 |
| Potencia del servomotor (kW) |
2.4 |
| Precisión de posicionamiento en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,02/1000 |
| Precisión de posicionamiento repetida en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,01/1000 |
| Sistema eléctrico |
Sistema CNC |
La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión. |
| Cambiador de herramientas |
Tipo de disco (opcional) |
24 posiciones de las herramientas |
| Tamaño total |
LxWxH (m) |
3.2x2.2x2.2 |
Características del producto
1El marco de la máquina y la viga transversal están fabricados a partir de estructuras de acero soldado y se someten a un tratamiento térmico de envejecimiento integral para garantizar una alta precisión.y el carnero están construidos de hierro fundido, proporcionando una mayor durabilidad y estabilidad estructural.
2El sistema de doble servoacción a ambos lados del eje X garantiza un movimiento preciso y sincronizado del pórtico, manteniendo una excelente cuadratura entre los ejes Y y X.
3La mesa de trabajo está fabricada en hierro fundido, garantizando un rendimiento estable y fiable.
4El husillo de perforación es de tipo BT40 rígido y de alta precisión, equipado con un sistema de enfriamiento interno para un funcionamiento eficiente y un cambio de herramienta conveniente.El eje funciona a velocidades que van desde 30 a 3000 rpm.
5Dos sistemas de eliminación de desechos de tipo cadena de placas están instalados a ambos lados de la mesa de trabajo. Estos sistemas recogen tanto la desecha como el líquido de refrigeración, lo que permite un reciclaje eficiente del líquido de refrigeración.
6La máquina está equipada con dos sistemas de refrigeración, uno interno y otro externo, que proporcionan una presión y un caudal adecuados.También incorpora dispositivos de monitoreo del nivel de refrigerante para garantizar la lubricación y enfriamiento adecuados de las herramientas de perforación.
7La máquina dispone de un sistema de lubricación automática que proporciona una lubricación constante y fiable a los componentes móviles críticos, incluidos los rieles de guía, los tornillos de bolas y los rodamientos de rodillos.prolongando así la vida útil de estas partes esenciales.
8El sistema de control CNC es el modelo 828D, que proporciona una funcionalidad completa, programación automática CAD-CAM, operación intuitiva, así como alertas automáticas y compensación de errores.
9La máquina incorpora componentes críticos procedentes de marcas reconocidas a nivel mundial, incluyendo rieles de guía de rodillos lineales, tornillos de bolas, servomotores y controladores, el husillo, sistema de control CNC,bombas hidráulicasEsto garantiza una fiabilidad excepcional y un funcionamiento estable.
La máquina de corte de placas de pórtico CNC es un sistema industrial duradero, cuidadosamente diseñado para el mecanizado preciso de componentes y elementos estructurales en forma de placa.Está especialmente configurado para manejar piezas de trabajo como bridas., discos, anillos y placas planas, siempre que el grosor del material se encuentre dentro del rango de mecanizado efectivo especificado por la máquina.
En las instalaciones de fabricación de estructuras de acero, esta máquina de perforación de placas realiza operaciones de perforación y fresado precisas en placas estructurales y elementos de conexión,proporcionando una base fiable para el montaje de marcos de acero resistentesDentro de la industria de la energía eólica, ofrece un mecanizado de alta precisión para torres y bridas de aerogeneradores, procesos críticos que aseguran que estos componentes puedan soportar condiciones ambientales adversas.incluidos los fuertes vientos y las variaciones de temperaturaEn las aplicaciones de construcción de puentes, la máquina procesa vigas y soportes de puentes,facilitar la creación de conexiones estables y duraderas capaces de soportar cargas dinámicas durante toda la vida útil del puente.
