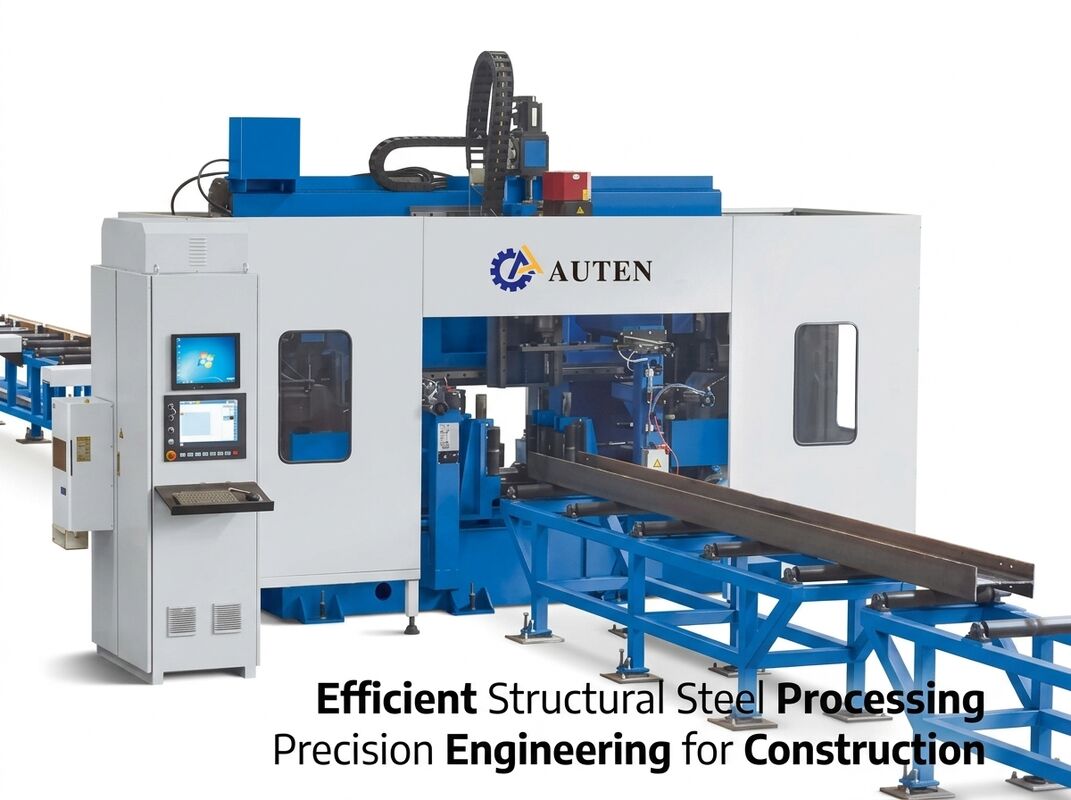

Eje principal BT40 de la línea de máquina perforadora de vigas Cnc para proyectos de puentes de ingeniería de construcción
Industria de aplicaciones:
Esta máquina herramienta está diseñada específicamente para operaciones de perforación en acero en forma de H. Emplea tres husillos de perforación de precisión de alta velocidad para realizar la perforación de la pieza de trabajo, brindando una precisión de mecanizado excepcional y una operación fácil de usar. Como equipo central de alta eficiencia en la industria de estructuras de acero, encuentra una amplia aplicación en ingeniería de construcción, proyectos de puentes, torres de transmisión, estructuras de celosía y otros sectores relacionados.
Presupuesto:
| Parámetro del haz H |
Máx. Tamaño Ancho x Alto |
700×500 mm |
| Mín. Tamaño Ancho x Alto |
100×100mm |
| Longitud de la viga |
2000～12200mm |
| husillo principal |
Cant. |
3 |
| Modelo |
BT40 |
| potencia del motor |
11 kilovatios |
| Velocidad del husillo |
100～3000 rpm |
| Diámetro del agujero |
φ5~φ30 milímetro |
| Eje CNC |
Potencia del servomotor del eje X. |
Alrededor de 5 kilovatios |
| Potencia del servomotor del eje de posicionamiento de perforación horizontal. |
Alrededor de 1,5 kilovatios |
| Potencia del servomotor del eje de posicionamiento de perforación vertical. |
Alrededor de 3 kilovatios |
| Servomotor de alimentación de perforación. |
Alrededor de 2 kilovatios |
| Revista de herramientas |
Cant. |
3 |
| Tipo |
estilo de fila |
| Capacidad del almacén de herramientas |
4x3 |
| Precisión de procesamiento |
Desviación de la distancia del agujero |
Dos agujeros a 1 metro |
±0,5 |
| El valor de desviación permitido aumenta en ±0,2 mm por cada 1 metro adicional de distancia del orificio, y el máximo no excede ±2 mm. |
| Desviación del margen final |
±1,0 milímetro |
| Tamaño de la máquina |
Aproximadamente 33x5,5x3,3m |
Componentes de la línea de máquinas perforadoras CNC

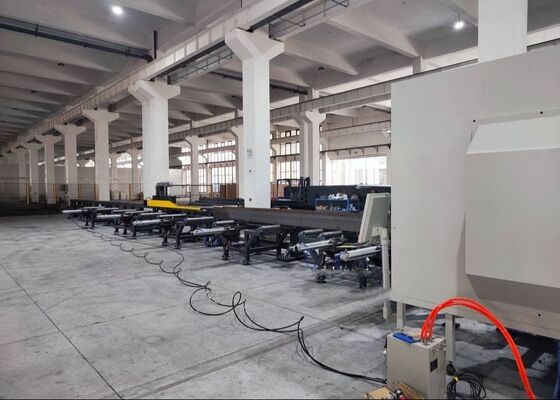

La línea de máquinas perforadoras CNC se compone principalmente de componentes clave, incluido el bastidor principal de la máquina, el sistema de alimentación CNC, el transportador de salida, el sistema de enfriamiento, el sistema hidráulico, el sistema neumático, el sistema de lubricación, el sistema eléctrico y un carro de recolección de material de desecho. La línea de producción presenta un diseño de plataforma fija combinado con una estructura móvil para transportar piezas de trabajo. Esta configuración proporciona capacidad de perforación 3D, lo que permite procesos de producción totalmente automatizados y garantiza operaciones de fabricación eficientes, consistentes y confiables.
1. Cuerpo principal de la máquina
El cuerpo principal de la máquina se compone principalmente de una base, una plataforma, una mesa deslizante móvil, un cabezal, un dispositivo de presión superior, un dispositivo de presión lateral y un almacén de herramientas de tipo fila. La bancada se caracteriza por una rigidez y estabilidad excepcionales, lo que le permite soportar las fuerzas y vibraciones generadas durante las operaciones de mecanizado de alta velocidad. Esta robustez estructural garantiza que la máquina herramienta mantenga una precisión de mecanizado constante en todas las etapas operativas.
2. Sistema de enfriamiento
La broca se enfría mediante un sistema de refrigeración por aerosol que combina aire comprimido con agua de refrigeración. Este método proporciona ventajas como un uso mínimo de refrigerante, una mayor rentabilidad, sostenibilidad medioambiental y un menor desgaste de la broca. Se monta una boquilla flexible en el cabezal, lo que permite un ajuste conveniente de la posición de pulverización para garantizar un enfriamiento continuo y efectivo de la broca durante la operación.
3. Sistema de lubricación
Este sistema utiliza un sistema de lubricación híbrido que integra métodos tanto centralizados como manuales. La unidad de lubricación centralizada proporciona una lubricación precisa y programada a las guías lineales y tornillos de avance designados, mientras que todos los puntos de lubricación restantes se revisan manualmente.
Esta máquina herramienta está diseñada específicamente para operaciones de perforación, roscado y marcado en vigas en H, canales de acero y una amplia variedad de otras piezas de acero. Se adapta a componentes de acero de diferentes especificaciones mientras mantiene una alta precisión y eficiencia operativa durante todo el ciclo de procesamiento. Durante las sesiones de demostración, la máquina muestra de manera efectiva sus capacidades utilizando muestras de vigas en H estándar (con diferentes anchos de ala y espesores de alma) y muestras de canales de acero de diferentes dimensiones. Estas piezas de demostración ilustran claramente la capacidad de la máquina para lograr un posicionamiento preciso de los orificios, roscas roscadas con precisión y patrones de marcado bien definidos, lo que demuestra plenamente su precisión y confiabilidad excepcionales en aplicaciones prácticas.

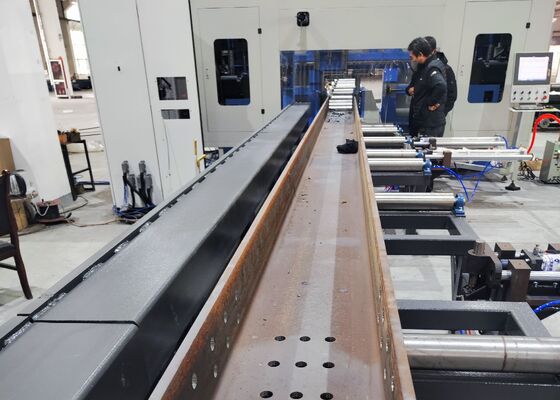

La máquina perforadora de vigas en H CNC de alta velocidad se utiliza principalmente en talleres de fabricación de estructuras de acero y proyectos de construcción de puentes. En los talleres de estructuras de acero, realiza mecanizado de precisión en vigas en H utilizadas en estructuras y elementos de soporte, proporcionando una base confiable para el ensamblaje preciso y estable de estructuras de acero. En aplicaciones de construcción de puentes, realiza perforaciones de alta precisión en vigas en H, mejorando la integridad estructural y garantizando la capacidad de los puentes para soportar cargas a largo plazo. Su excepcional eficiencia operativa ofrece soporte técnico confiable para estos sectores de infraestructura críticos, lo que facilita la ejecución fluida y oportuna del proyecto.
