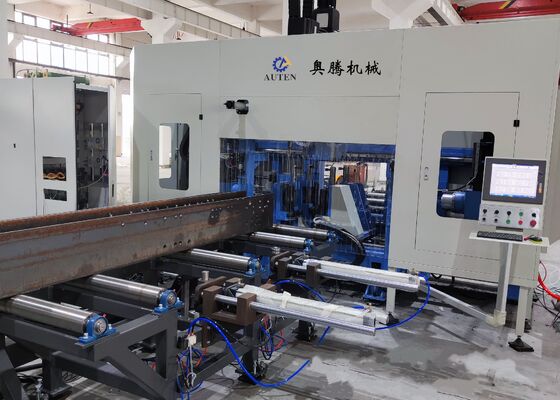

Línea modelo BHD700 Cnc I de la cortadora de la perforación del haz del diámetro principal del agujero del eje de Φ5~φ30mm

Línea diámetro principal del agujero del eje de la cortadora de la perforación del haz del CNC I del modelo BHD700 φ5~φ30mm

Industria de aplicaciones:

Esta máquina herramienta está diseñada específicamente para operaciones de perforación en acero en forma de H. Cuenta con tres husillos de perforación de precisión y alta velocidad para ejecutar la perforación de la pieza de trabajo, lo que brinda una precisión de mecanizado excepcional y facilita una operación fácil de usar. Como activo vital de alta eficiencia en la industria de estructuras de acero, encuentra una amplia aplicación en proyectos de construcción, ingeniería de puentes, torres de transmisión, estructuras de celosía y otros sectores asociados.

Presupuesto:

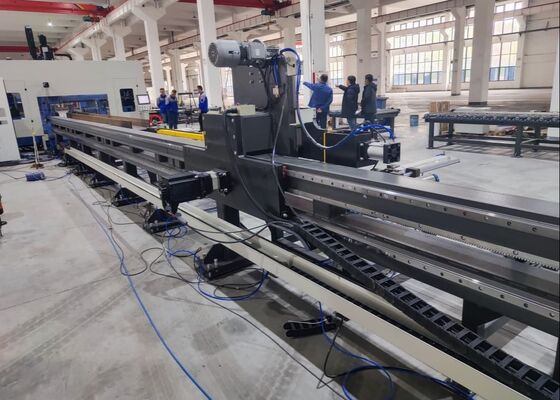

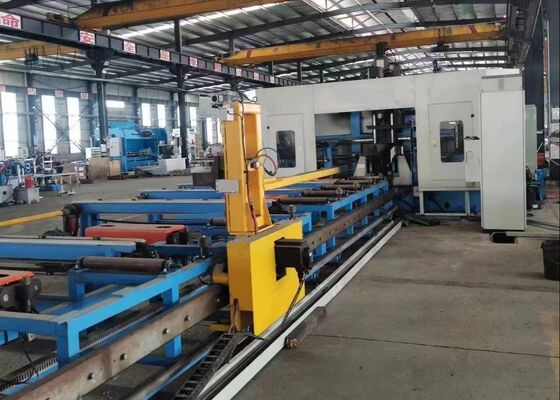

Componentes de la línea de máquinas perforadoras CNC

La línea de máquinas perforadoras CNC se compone principalmente de componentes críticos, incluido el bastidor principal de la máquina, el mecanismo de alimentación CNC, el transportador de salida, la unidad de enfriamiento, el sistema hidráulico, el sistema neumático, el sistema de lubricación, el sistema eléctrico y un carro de recolección de material de desecho. Esta línea de producción adopta una configuración de plataforma fija junto con una estructura móvil de soporte de piezas de trabajo. La funcionalidad de perforación 3D proporcionada por esta disposición permite flujos de trabajo de producción totalmente automatizados, garantizando así un rendimiento de fabricación eficiente y consistente.

1. Cuerpo principal de la máquina

El cuerpo principal de la máquina se compone principalmente de una base, una cama, una mesa deslizante móvil, un cabezal, un dispositivo de sujeción superior, un dispositivo de sujeción lateral y un almacén de herramientas de tipo fila. La bancada se caracteriza por una rigidez y estabilidad superiores, lo que le permite soportar las fuerzas y vibraciones generadas durante las operaciones de mecanizado de alta velocidad. Esta robustez estructural garantiza que la máquina mantenga una precisión de mecanizado constante en todas las fases de operación.

2. Sistema de enfriamiento

La broca se enfría mediante una técnica de enfriamiento por aerosol, realizada mediante el uso combinado de aire comprimido y agua de refrigeración. Este método proporciona ventajas como un menor consumo de refrigerante, una mayor rentabilidad, respeto al medio ambiente y un desgaste mínimo de la broca. Se monta una boquilla flexible en el cabezal, lo que permite un ajuste conveniente de la posición de pulverización, asegurando así un enfriamiento continuo de la broca durante toda la operación.

3. Sistema de lubricación

Este sistema utiliza una disposición híbrida que integra lubricación centralizada y manual. La unidad de lubricación centralizada proporciona una lubricación constante y medida a guías lineales y tornillos de avance específicos, mientras que todos los puntos de lubricación restantes se revisan manualmente.

Esta máquina herramienta está diseñada específicamente para operaciones de perforación, roscado y marcado en vigas en H, canales de acero y una amplia gama de otras piezas de acero. Se adapta a componentes de acero de diferentes especificaciones mientras mantiene una alta precisión y eficiencia operativa durante todo el ciclo de procesamiento. Durante las sesiones de demostración, la máquina muestra eficazmente su rendimiento utilizando muestras de vigas en H estándar (con diferentes anchos de ala y espesores de alma) y muestras de canales de acero de diversas dimensiones. Estas piezas de demostración resaltan claramente la capacidad de la máquina para lograr un posicionamiento preciso de los orificios, roscas roscadas suaves y patrones de marcado distintos, lo que demuestra plenamente su excelente precisión y confiabilidad en aplicaciones prácticas.

La máquina perforadora de vigas en H CNC de alta velocidad se utiliza principalmente en instalaciones de fabricación de estructuras de acero y proyectos de construcción de puentes. En los talleres de estructuras de acero, realiza mecanizado de precisión en vigas en H empleadas en armazones y estructuras de soporte, proporcionando una base confiable para el ensamblaje preciso y estable de construcciones de acero. En aplicaciones de construcción de puentes, realiza perforaciones de alta precisión en vigas en H, mejorando la robustez estructural de los puentes y garantizando su capacidad para soportar cargas a largo plazo. Su excepcional eficiencia operativa ofrece soporte técnico confiable para estos sectores de infraestructura crítica, facilitando la ejecución fluida y oportuna de los proyectos.
