Introducción del producto:

Este centro de mecanizado está meticulosamente diseñado para operaciones de perforación en vigas de H. Equipado con tres husillos de perforación de alta velocidad,ofrece una eficiencia excepcional en los procesos de perforación en piezas de trabajoCon una precisión de mecanizado superior y características operativas fáciles de usar, este equipo sirve como una solución de alto rendimiento indispensable en el sector de las estructuras de acero.Se utiliza ampliamente en industrias clave como la ingeniería de la construcción, infraestructura de puentes, fabricación de mástiles de torres y proyectos de estructura de red.

Información sobre la configuración del producto:

Características del producto

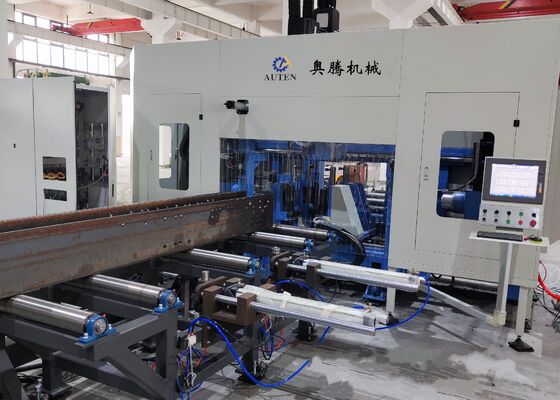

1Esta máquina de perforación y corte de h-beam 3D se compone principalmente de la estructura de la máquina principal, sistema de alimentación CNC, transportador de material, sistema eléctrico, sistema hidráulico, sistema de enfriamiento,sistema de lubricaciónCon una estructura de lecho fijo y una configuración de pieza móvil, la máquina está diseñada de manera óptima para el procesamiento de vigas H a gran escala.Apoya operaciones de producción continuas y es reconocido por su avanzado nivel de automatización.

2La estructura de la máquina de perforación consiste en el lecho, los conjuntos de mesa corredera CNC, los dispositivos de apoyo, las unidades de prensado superior, las unidades de prensado lateral y los sistemas de detección.Los componentes de la mesa corredera CNC incluyen el lado fijo, el lado móvil y la mesa deslizante CNC de la unidad superior. Los conjuntos de mesas deslizantes, diseñados específicamente para operaciones de perforación con haz en H, comprenden una placa deslizante, una base de mesa deslizante,cabezal de eje, eje mecánico de alta velocidad, cilindro de herramienta, motor de frecuencia variable, servomotor, guías lineales y tornillos de plomo.

3El sistema de alimentación CNC se compone de soportes, engranajes, racks, servomotores, reductores y manipuladores.El servomotor alimenta el manipulador para facilitar el movimiento del haz H a lo largo del eje X, garantizando una alimentación precisa y un posicionamiento preciso de la pieza de trabajo.

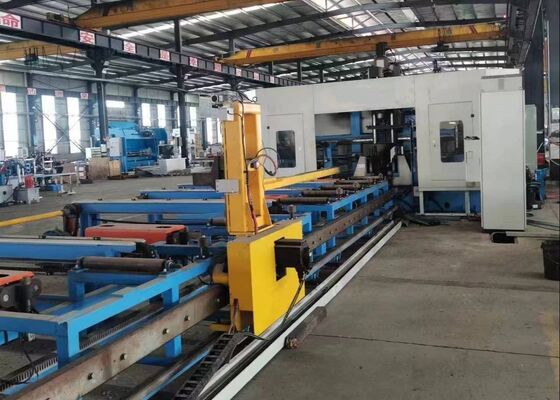

4El transportador de material incluye un transportador de entrada y un transportador de salida.todos diseñados específicamente para el transporte de trozos de acero perfilados, lograr el posicionamiento en el eje Y de los espacios en blanco, y operar en conjunto con el sistema de alimentación CNC para completar el proceso de alimentación del material.con un diámetro de diámetro superior a 50 mm,, se dedica al transporte de piezas terminadas.

5El sistema de refrigeración incorpora métodos de refrigeración tanto internos como externos, utilizando niebla de petróleo para enfriar el pozo.mejora de la rentabilidad, promoviendo la sostenibilidad ambiental y minimizando el desgaste de la broca.

6El sistema hidráulico suministra energía a la unidad de prensado superior, a la unidad de prensado lateral, al cilindro de herramientas y a otros componentes relacionados.

7El sistema neumático está diseñado para suministrar energía al manipulador, cilindro de ensayo y otros equipos similares.

8El sistema de lubricación utiliza una combinación de técnicas de lubricación centralizada y manual.La lubricación centralizada se utiliza principalmente para la lubricación programada y precisa de las principales guías lineales y tornillos de plomo.

9. El sistema de control de la máquina herramienta consta de un ordenador host, un PLC y otros componentes relacionados.Los programas de procesamiento se generan introduciendo dibujos CAD o parámetros de procesamiento a través de una interfaz USB o tecladoEstos programas pueden almacenarse, recuperarse, mostrarse y transmitirse en cualquier momento basándose en números de piezas.al tiempo que admite un control totalmente automatizado para todo el ciclo de procesamiento.

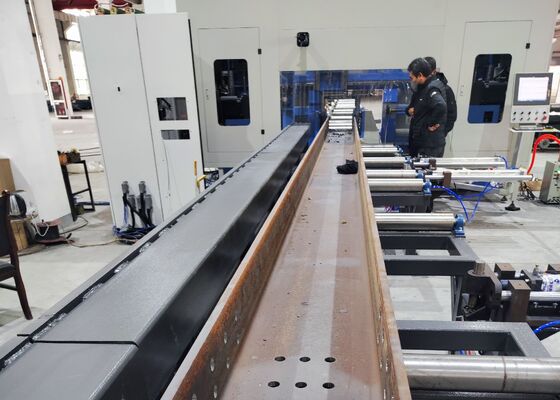

Durante las sesiones de demostración de muestras, la viga CNC y la perforación de chapa, marcado, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different dimensionsLos ejemplares expuestos en estas demostraciones ponen claramente de manifiesto la capacidad del equipo para lograr una colocación precisa de los agujeros, hilos suaves y patrones de marcado claramente definidos.Demostrando así a fondo su alta precisión y fiabilidad en escenarios de aplicación práctica.

La máquina de perforación, marcado y corte de h-beam CNC de alta velocidad se emplea principalmente en instalaciones de fabricación de estructuras de acero y proyectos de construcción de puentes.proporciona un mecanizado preciso para vigas H utilizadas en marcos y estructuras de soporteEn la construcción de puentes, la máquina realiza perforaciones de alta precisión en vigas en H,mejorar la integridad estructural de los puentes y permitirles soportar eficazmente cargas a largo plazoCon una eficiencia operativa excepcional, esta máquina ofrece un apoyo fiable para estos sectores vitales de infraestructura, asegurando el progreso sin problemas y oportuno de los proyectos relacionados.
