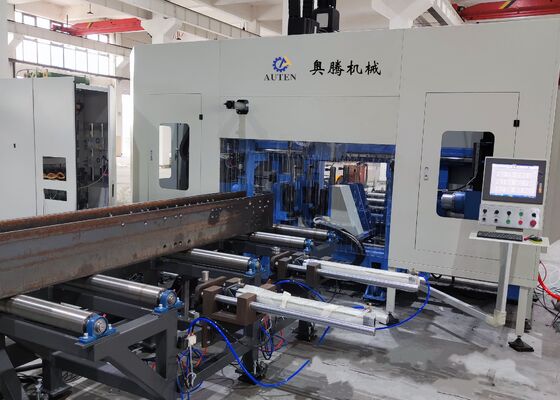

Máquina de perforación de vigas H CNC 3D para ingeniería de puentes y fabricación de torres de transmisión

Máquina de perforación de vigas H CNC 3D para ingeniería de puentes y fabricación de torres de transmisión

Introducción del producto:

La máquina de la serie BHD es una solución de perforación especializada diseñada para vigas con un ancho de hasta 1250 mm y una altura de hasta 600 mm. Se utiliza principalmente para el procesamiento de orificios en perfiles H, perfiles en U, perfiles angulares y tubos rectangulares. El posicionamiento y la alimentación de los tres husillos son totalmente accionados por servomotores. La máquina incorpora un husillo accionado por una caja de cambios, alimentación accionada por servomotor y alimentación de entrada basada en un carro CNC. Este equipo se utiliza ampliamente en industrias como la construcción, la fabricación de puentes y otros campos relacionados.

Información de configuración del producto:

APLICACIÓN:

Esta máquina está diseñada principalmente para perforar perfiles H, perfiles de acero y perfiles de caja, y se utiliza ampliamente en industrias como la fabricación de acero, la construcción, la fabricación de puentes, las estructuras de estacionamiento tridimensionales y más. La máquina de perforación 3D de perfiles de acero CNC de 7 ejes utiliza siete servomotores para lograr un posicionamiento preciso en dos ejes verticales, un eje horizontal y un eje longitudinal, junto con alimentación servocontrolada para los tres husillos. La máquina está equipada con tres superficies de perforación, cada una con un husillo de perforación dedicado. Cada husillo es accionado por un motor de frecuencia controlada, con alimentación controlada por servo para un rendimiento óptimo. Capaz de procesar orificios con un diámetro de 1, la máquina perfora los tres lados de la pieza en una sola operación, garantizando alta eficiencia y colocación precisa de los orificios. Esta máquina desempeña un papel crucial en el mantenimiento de los estándares de calidad dentro de los sectores de fabricación y manufactura de acero.

Características principales de la línea de perforación de vigas CNC:

1. Transportador de entrada y carro de alimentación – Rápido, confiable y preciso
2. Transportador transversal y sistema de carga opcionales – Mayor eficiencia operativa
3. Unidad de marcado de disco opcional – Selecciona automáticamente 38 caracteres de marcado
4. Unidad de perforación – Cada husillo puede moverse independientemente a lo largo del eje X dentro de los 520 mm

5. Bastidor de la máquina – Construcción robusta, rigidez superior y estabilidad excepcional
6. Sistema eléctrico – Programación y operación intuitivas, compatible con formatos de archivo CAM NC1, DXF y DSTV
7. Unidad hidráulica y sistema de refrigeración – Sujeción hidráulica para vigas y sistema de refrigeración por aire/aire acondicionado
8. Estación hidráulica – Integrada con un sistema de refrigeración por agua

PROCESAMIENTO EN FRÍO: La máquina de perforación de vigas H se emplea para perforar patrones de orificios en placas de conexión de perfiles de acero

.

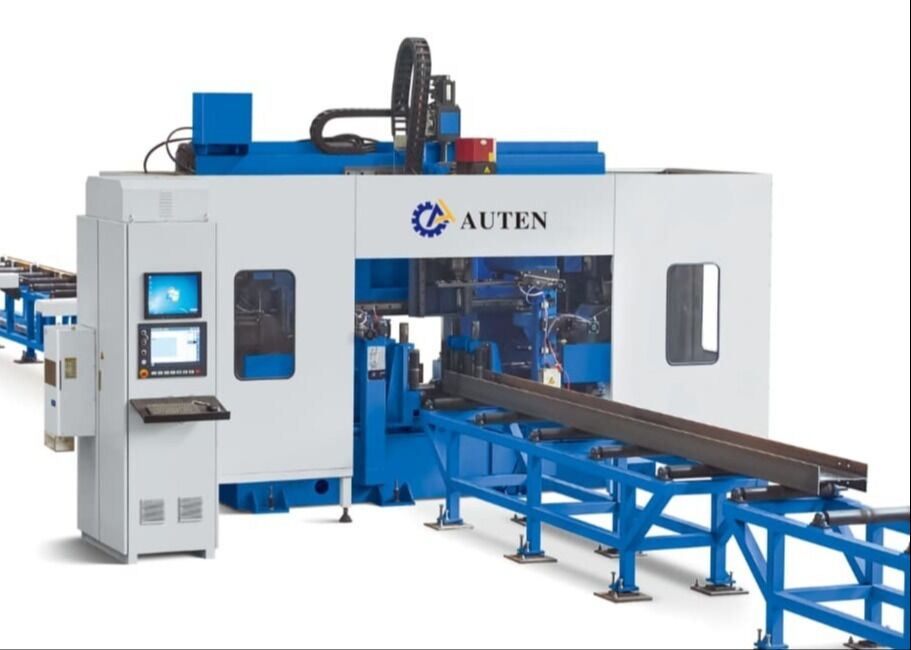

ESTRUCTURA GENERAL: Los ejes externos son accionados por servomotores y guiados por rieles lineales de alta precisión, lo que garantiza una precisión operativa superior en todo el sistema.

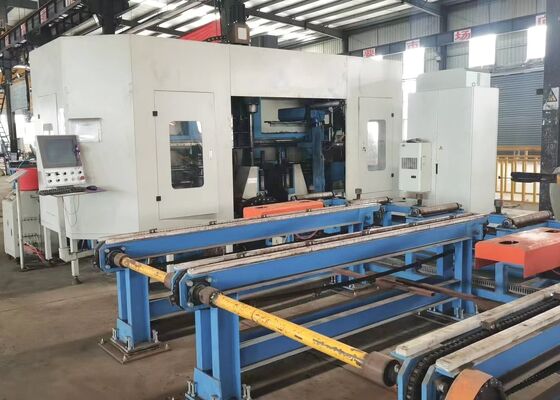

BASTIDOR DE RODILLOS DE ALIMENTACIÓN: Compuesto por cinco juegos de ensamblajes de rodillos, rodillos no motorizados y ruedas de posicionamiento lateral, el bastidor de rodillos de alimentación ofrece un diseño sencillo, operación fácil de usar, alta precisión de alimentación y eficiencia excepcional.

ÁREA DE ALMACENAMIENTO DE PIEZAS TERMINADAS: La pieza se transfiere de la unidad de perforación y se transporta a través de un sistema de rodillos motorizado con cadena. El producto completado se almacena directamente utilizando cuatro juegos de carros.

ALIMENTACIÓN AUTOMÁTICA: El sistema de sujeción inteligente minimiza la manipulación manual. La vía del carro está equipada con rieles y soportes de guía de precisión, lo que garantiza una alimentación estable y precisa.

FÁCIL OPERACIÓN: El sistema admite opciones de programación en línea y fuera de línea. Los datos externos se pueden intercambiar a través de una unidad USB. Es totalmente compatible con el software TEKLA 3D y los archivos DSTV, lo que permite la exportación directa de programas de procesamiento.

Durante las sesiones de demostración de muestras, la máquina de perforación, marcado y cizallado CNC de vigas y chapa metálica demuestra eficazmente sus capacidades de procesamiento al manipular muestras de vigas H estándar con diferentes anchos de brida y espesores de alma, así como muestras de perfiles en U de diferentes dimensiones. Los especímenes presentados en estas demostraciones resaltan claramente la capacidad de la máquina para lograr una colocación precisa de los orificios, roscas limpiamente formadas y patrones de marcado claros y precisos, demostrando así completamente su excepcional precisión y confiabilidad en aplicaciones prácticas.

Esta máquina está diseñada principalmente para el procesamiento de orificios de alta velocidad en perfiles H y perfiles en U. Está equipada con un husillo accionado por un servomotor, que se controla mediante un sistema CNC, y la alimentación de entrada se gestiona mediante un carro CNC, lo que garantiza una eficiencia y precisión superiores. Se utiliza ampliamente en industrias como la construcción, la fabricación de puentes y otros campos relacionados.
