Máquina de perforación y fresado de vigas H CNC para ingeniería de construcción e ingeniería de puentes

Máquina de Perforación y Fresado CNC para Vigas H en Ingeniería de Construcción e Ingeniería de Puentes

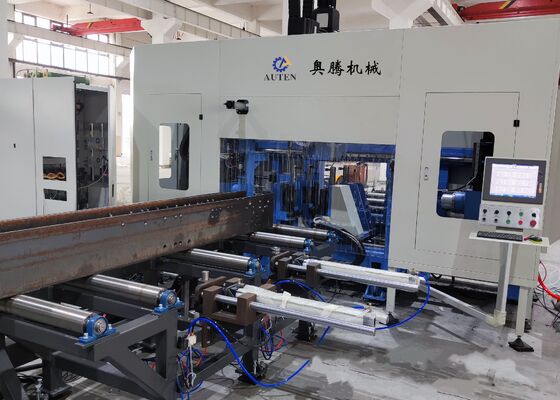

Introducción del producto:

La máquina de la serie BHD es una solución de perforación diseñada para vigas con dimensiones de hasta 1250 mm de ancho y 600 mm de alto. Principalmente, se utiliza para el procesamiento de agujeros en vigas H, perfiles en U, perfiles angulares y tubos rectangulares. El posicionamiento y la alimentación de los tres husillos son accionados por servomotores. Cuenta con un husillo accionado por un reductor, alimentación basada en servomotor y alimentación interna basada en carro CNC. Esta máquina se emplea ampliamente en industrias como la construcción, la fabricación de puentes y otros sectores relacionados.

Información de configuración del producto:

APLICACIÓN:

Esta máquina se utiliza principalmente para perforar vigas H, perfiles de acero en U y vigas cajón, y se utiliza ampliamente en industrias como la fabricación de acero, la construcción, puentes, estacionamientos tridimensionales y más. La máquina de perforación 3D de acero perfilado CNC de 7 ejes emplea siete servomotores para lograr un posicionamiento de perforación preciso en dos direcciones verticales, una dirección horizontal y una dirección longitudinal, junto con alimentación servoaccionada para los tres husillos. La máquina cuenta con tres superficies de perforación, cada una equipada con un husillo de perforación. Cada husillo de perforación es accionado por un motor de conversión de frecuencia, y los husillos ofrecen alimentación controlada por servo. Con un diámetro de agujero de 1, la máquina procesa agujeros en los tres lados de la pieza en una sola pasada, garantizando alta eficiencia y posicionamiento preciso de los agujeros. Esta máquina es esencial para mantener los estándares de calidad en la industria de fabricación de acero.

Características principales de la línea de perforación de vigas CNC:

1. Transportador de entrada y carro de alimentación – Rápido, fiable y preciso
2. Transportador transversal y sistema de carga opcionales – Alta eficiencia
3. Unidad de marcado de disco opcional – Selecciona automáticamente 38 caracteres de marcado
4. Unidad de perforación – Cada husillo es libremente móvil a lo largo del eje X dentro de 520 mm

5. Cuerpo de la máquina – Estructura robusta, alta rigidez y excelente estabilidad
6. Sistema eléctrico – Programación y operación fáciles de usar, compatible con archivos CAM NC1, DXF y DSTV

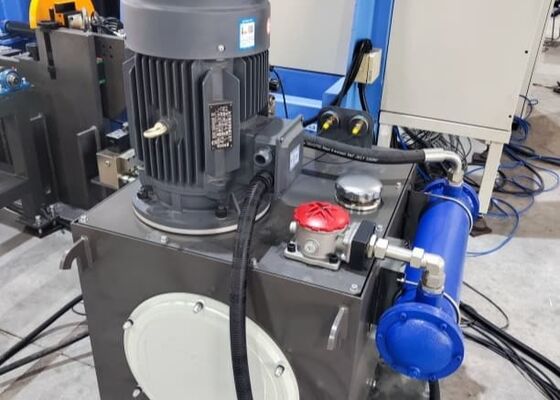

7. Unidad hidráulica y sistema de refrigeración – Sujeción hidráulica para vigas y sistema de refrigeración por aire / Aire acondicionado
8. Estación hidráulica – Equipada con sistema de refrigeración por agua

PROCESAMIENTO EN FRÍO: La máquina de perforación de vigas H se utiliza para perforar patrones de agujeros en placas de conexión de perfiles de acero.

ESTRUCTURA GENERAL: Los ejes externos son accionados por servomotores y guiados por guías lineales de alta precisión, lo que garantiza la precisión general de la operación.

MARCO DE RODILLOS DE ALIMENTACIÓN: Compuesto por cinco juegos de bastidores de rodillos, rodillos no motorizados y ruedas de posicionamiento lateral, el marco de rodillos de alimentación presenta una estructura simple, fácil operación, alta precisión de alimentación y excelente eficiencia.

ÁREA DE ALMACENAMIENTO DE PIEZAS TERMINADAS: La pieza se alimenta desde la unidad de perforación y se transporta mediante un sistema de rodillos motorizados con cadena. El producto terminado se almacena directamente utilizando cuatro juegos de carros.

ALIMENTACIÓN AUTOMÁTICA: El sistema de sujeción inteligente reduce el trabajo manual. La vía del carro está equipada con guías de precisión y cremalleras, lo que garantiza una alimentación estable y precisa.

FÁCIL OPERACIÓN: El sistema admite métodos de programación en línea y fuera de línea. La información externa se puede intercambiar a través de una unidad USB. Es compatible con el software TEKLA 3D y los archivos DSTV, lo que permite la exportación directa de programas de procesamiento.

Durante las sesiones de demostración de muestras, la máquina de perforación, marcado y cizallado CNC de vigas y chapa metálica destaca eficazmente sus capacidades de procesamiento al manipular muestras de vigas H estándar con diferentes anchos de brida y espesores de alma, así como muestras de perfiles en U de diferentes tamaños. Los especímenes mostrados en estas demostraciones ilustran claramente la capacidad de la máquina para lograr un posicionamiento preciso de los agujeros, roscas limpiamente roscadas y patrones de marcado claros y precisos, demostrando así a fondo su excepcional precisión y fiabilidad en aplicaciones del mundo real.

Esta máquina se utiliza principalmente para el procesamiento de agujeros de alta velocidad en vigas H y perfiles en U. Cuenta con un husillo accionado por un servomotor, controlado por un sistema CNC, con alimentación interna gestionada por un carro CNC, lo que garantiza alta eficiencia y precisión. Se emplea ampliamente en industrias como la construcción, la construcción de puentes y otros sectores relacionados.
