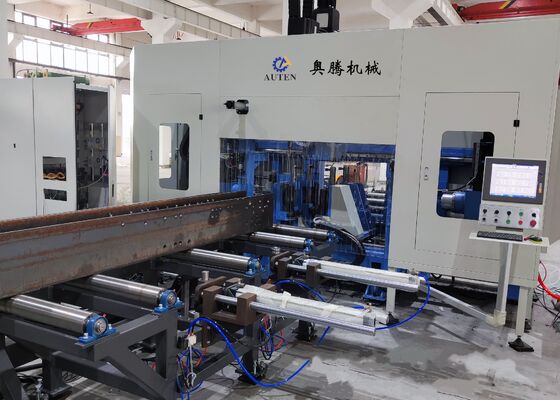

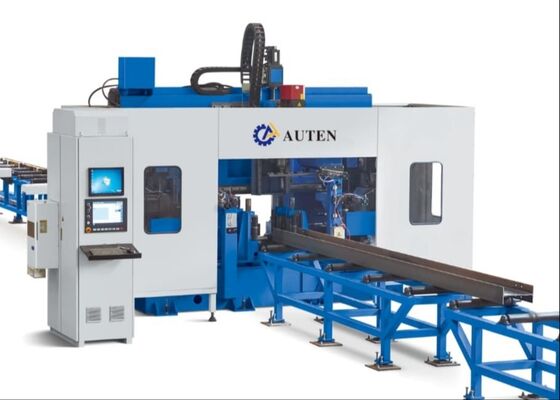

Industria Máquina de corte 3D de perforación de vigas H CNC Máquina de sierra de banda 3D para metal

Máquina de perforación y corte de vigas H 3D CNC industrial / Máquina de sierra de cinta 3D para metal

Introducción del producto:

La máquina de la serie BHD es una máquina de perforación para vigas de hasta 1250 mm de ancho por 600 mm de alto. Esta máquina se utiliza principalmente para procesar agujeros en perfiles H, perfiles C, perfiles L y tubos rectangulares. El posicionamiento y la alimentación de los tres husillos son impulsados por servomotores. Adopta husillo impulsado por reductor, alimentación por servomotor y alimentación por carro CNC; y se utiliza ampliamente en la construcción, puentes y otras industrias.

Información de configuración del producto:

APLICACIÓN:

Esta máquina se utiliza principalmente para perforar vigas H, perfiles C y vigas cajón, y se utiliza ampliamente en edificios de fabricación de acero, puentes, garajes tridimensionales y otras industrias. La máquina de perforación 3D de perfiles de acero de 7 ejes adopta siete servomotores para realizar el posicionamiento de perforación en dos direcciones verticales, una dirección horizontal y una dirección longitudinal, y la alimentación por servo de tres husillos. Hay 3 superficies de perforación, cada una con 1 husillo de perforación, y 1 husillo de perforación en cada superficie es impulsado por un motor de conversión de frecuencia. El husillo de perforación es un husillo de perforación con alimentación servo. Cuando el diámetro del agujero de la pieza es 1, los agujeros en los tres lados de la pieza se pueden procesar después de pasar por la máquina una vez, con alta eficiencia y alta precisión de la posición del agujero. Es una máquina indispensable para garantizar la calidad en la industria de fabricación de acero.

Características principales de la línea de perforación de vigas CNC:

1. Transportador de entrada y carro de alimentación - Rápido, fiable y preciso
2. Opción de transportador transversal y sistema de carga - Alta eficiencia
3. Opción de unidad de marcado de disco - 38 caracteres de marcado elegidos automáticamente
4. Unidad de perforación - Cada husillo se mueve libremente en el eje X dentro de 520 mm

5. Cuerpo de la máquina - Estructura robusta, alta rigidez y alta estabilidad
6. Sistema eléctrico - Programación y operación sencillas, lectura de archivos NC1, DXF DSTV CAM
7. Unidad hidráulica y sistema de refrigeración - Pinza hidráulica para viga y sistema de refrigeración por aire / Aire acondicionado
8. La estación hidráulica elige la refrigeración por agua

PROCESAMIENTO EN FRÍO: La máquina de perforación de vigas H se utiliza para la perforación de grupos de agujeros en placas de conexión de perfiles de acero.

ESTRUCTURA GENERAL: Los ejes externos son impulsados por servomotores y guiados por guías lineales precisas para garantizar la precisión general de la operación.

MARCO DE RODILLOS DE ALIMENTACIÓN: Se compone principalmente de cinco juegos de bastidores de rodillos, rodillos no motorizados y ruedas de posicionamiento lateral. Estructura simple, operación sencilla, alta precisión de alimentación y alta eficiencia.

ÁREA DE ALMACENAMIENTO DE PIEZAS TERMINADAS: La pieza se alimenta desde la unidad de perforación y luego sobre rodillos motorizados por motor y cadena, y luego el producto terminado se almacena directamente en cuatro juegos de carros.

ALIMENTACIÓN AUTOMÁTICA: Sujeción inteligente, ahorro de mano de obra. La vía del carro utiliza rieles de guía y cremalleras de precisión, y la alimentación es estable y precisa.

OPERACIÓN FÁCIL: Métodos de programación en línea y fuera de línea; Intercambio de información externa a través de disco U; Soporte de software tridimensional TEKLA, archivos DSTV, exportación directa de programas de procesamiento.

Durante las sesiones de demostración de muestras, la máquina de perforación, marcado y cizallado de vigas y chapa metálica CNC ilustra eficazmente sus capacidades de procesamiento al manipular muestras estándar de vigas H —con varios anchos de ala y espesores de alma—, así como muestras de perfiles C de diferentes dimensiones. Las muestras presentadas en estas demostraciones muestran claramente la capacidad del equipo para lograr una colocación precisa de los agujeros, roscas mecanizadas limpias y patrones de marcado bien definidos, demostrando así exhaustivamente su excepcional precisión y fiabilidad en escenarios de aplicación práctica.

Esta máquina se utiliza principalmente para procesar agujeros en vigas H y perfiles C a alta velocidad. Adopta un servomotor de husillo, se controla mediante un sistema CNC y se alimenta mediante un carro CNC, con alta eficiencia y alta precisión; y se utiliza ampliamente en la construcción, puentes y otras industrias.
