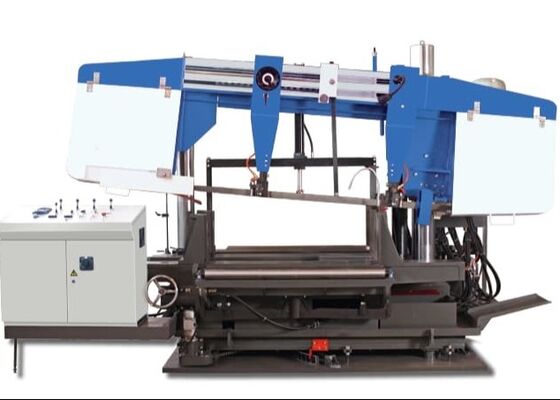

3 Espindle principal CNC 3D H banda de viga de la sierra de perforación de corte de la máquina BT40 modelo

3 Espindle principal CNC 3D H banda de viga de la sierra de perforación de corte de la máquina BT40 modelo

Introducción del producto:

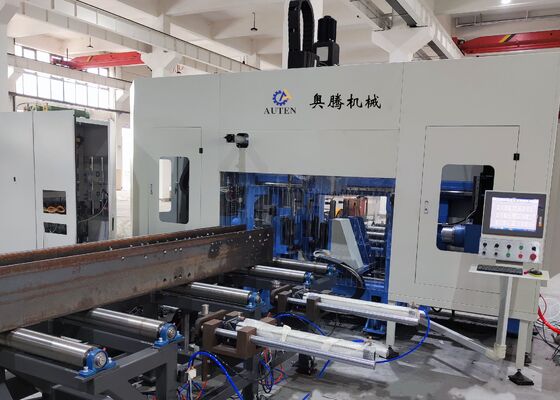

Esta línea de perforación de vigas CNC está diseñada específicamente para operaciones de perforación en vigas H. Está equipada con tres husillos de perforación de alta velocidad y precisión.realiza tareas de perforación en piezas de trabajo con una eficiencia excepcionalOfreciendo una precisión de mecanizado excepcional y facilidad de operación, este equipo es una solución de alto rendimiento indispensable dentro de la industria de fabricación de acero.Se utiliza ampliamente en sectores críticos como la ingeniería de la construcción, infraestructura de puentes, producción de mástiles de torres y proyectos de estructura de red.

Información sobre la configuración del producto:

Características del producto

1Esta máquina de perforación y corte de h-beam 3D consiste principalmente en el marco de la máquina principal, sistema de alimentación CNC, transportador de material, sistema eléctrico, sistema hidráulico, sistema de enfriamiento,sistema de lubricaciónLa máquina, que cuenta con un diseño de cama fija y una configuración de pieza móvil, es ideal para el procesamiento de grandes haces de H.Apoya operaciones de producción continuas y es ampliamente reconocido por su alto nivel de automatización.

2La estructura de la máquina de perforación incluye el lecho, los conjuntos de mesa corredera CNC, las estructuras de soporte, las unidades de prensado superior, las unidades de prensado lateral y los sistemas de detección.Los conjuntos de la mesa corredera CNC consisten en el lado fijoLos componentes de las mesas deslizantes están diseñados específicamente para aplicaciones de perforación en h-beam y cuentan con una placa deslizante, una base de mesa deslizante, una base de tabla deslizante y una base de tabla deslizante.cabezal de eje, eje mecánico de alta velocidad, cilindro de herramienta, motor de frecuencia variable, servomotor, guías lineales y tornillos de plomo.

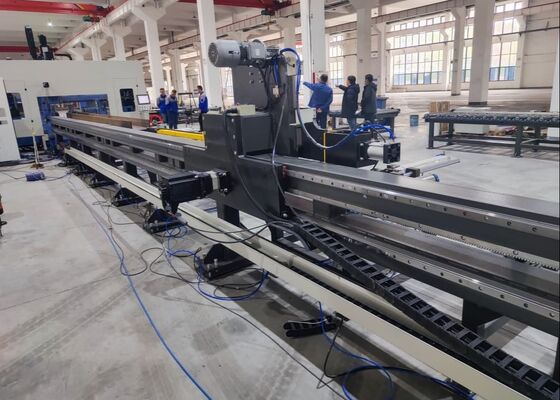

3El sistema de alimentación CNC comprende soportes, engranajes, racks, servomotores, reductores y manipuladores. El servomotor impulsa el manipulador, facilitando el movimiento del haz H a lo largo del eje X,asegurando así una alimentación precisa y un posicionamiento preciso de la pieza de trabajo.

4. El transportador de material consta de un transportador de entrada y de salida. El transportador de entrada incluye soportes de transporte, rodillos de apoyo y mecanismos de empuje lateral,todos diseñados para el transporte de trozos de acero perfilados, lograr el posicionamiento en el eje Y de los espacios en blanco, y trabajar en conjunto con el sistema de alimentación CNC para agilizar el proceso de alimentación del material.con un diámetro de diámetro superior a 50 mm,, está diseñado específicamente para el transporte de piezas terminadas.

5El sistema de refrigeración utiliza métodos de refrigeración tanto internos como externos, empleando niebla de petróleo para enfriar el pozo.que mejora la eficiencia de los costes, promueve la sostenibilidad ambiental y minimiza el desgaste de la broca.

6El sistema hidráulico suministra energía a la unidad de prensado superior, la unidad de prensado lateral, el cilindro de herramientas y otros componentes asociados.

7El sistema neumático está diseñado para alimentar el manipulador, el cilindro de ensayo y otros equipos similares.

8El sistema de lubricación utiliza métodos de lubricación tanto centralizados como manuales.La lubricación centralizada se utiliza principalmente para garantizar la lubricación oportuna y precisa de las principales guías lineales y tornillos de plomo.

9. El sistema de control de la máquina herramienta consiste en un ordenador host, PLC y otros componentes relacionados. Método de programación:Los programas de procesamiento se crean introduciendo dibujos CAD o parámetros de procesamiento a través de una interfaz USB o tecladoEstos programas pueden ser almacenados, recuperados, mostrados y transmitidos en cualquier momento utilizando números de piezas.mientras que también apoya la automatización completa de toda la secuencia de procesamiento.

Durante las sesiones de demostración de muestras, la viga CNC y la perforación de chapa, marcado, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesLos ejemplares expuestos en estas demostraciones ponen claramente de relieve la capacidad del equipo para lograr una colocación precisa de agujeros, hilos limpios y patrones de marcado bien definidos.Por lo tanto, ilustrando a fondo su excepcional precisión y confiabilidad en aplicaciones del mundo real.

La máquina de perforación, marcado y corte de h-beam CNC de alta velocidad se utiliza principalmente en instalaciones de fabricación de estructuras de acero y proyectos de construcción de puentes.garantiza un mecanizado preciso de las vigas H utilizadas en los marcos y estructuras de soporteEn la construcción de puentes, el equipo realiza operaciones de perforación de alta precisión en vigas de H.Mejorar la integridad estructural de los puentes y permitirles soportar eficazmente cargas a largo plazoCon su excepcional eficiencia operativa, esta máquina ofrece un apoyo fiable para estos sectores de infraestructuras esenciales, contribuyendo al progreso sin problemas de los proyectos relacionados.
