Introducción del producto:

Este centro de mecanizado está especialmente construido para operaciones de perforación en vigas de H. Equipado con tres husillos de perforación de alta velocidad y precisión.ejecuta tareas de perforación en piezas de trabajo con una eficiencia excepcionalEste equipo, que ofrece una precisión de mecanizado superior y una operación fácil de usar, sirve como una solución de alto rendimiento esencial en la industria de fabricación de acero.Se utiliza ampliamente en sectores clave como la ingeniería de la construcción, infraestructura de puentes, fabricación de mástiles de torres y proyectos de estructura de red.

Información sobre la configuración del producto:

Características del producto

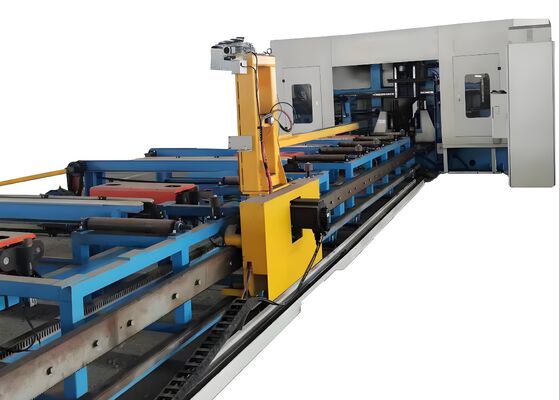

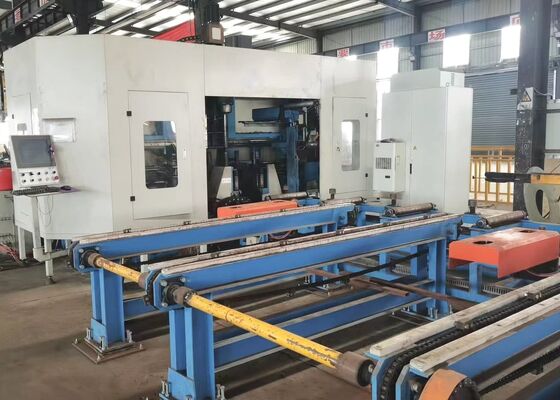

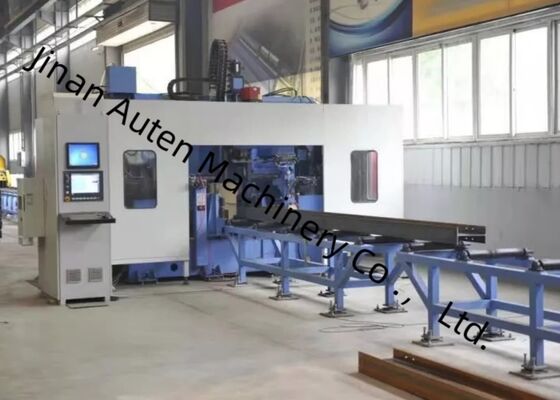

1Esta máquina de perforación y corte 3D de haz H está compuesta principalmente por el marco de la máquina principal, sistema de alimentación CNC, transportador de material, sistema eléctrico, sistema hidráulico, sistema de refrigeración,sistema de lubricaciónCon un diseño de cama fija y una disposición móvil de la pieza de trabajo, la máquina es perfectamente adecuada para el procesamiento de grandes vigas de H.Facilita las operaciones de producción continuas y es reconocido por su alto grado de automatización.

2La estructura de la máquina de perforación consta del lecho, de los conjuntos de mesa corredera CNC, de los mecanismos de apoyo, de las unidades de prensado superior, de las unidades de prensado lateral y de los sistemas de detección.Los conjuntos de la mesa corredera CNC incluyen el lado fijoLos componentes de las mesas deslizantes, especialmente diseñados para aplicaciones de perforación en h-beam, comprenden una placa deslizante, una base de mesa deslizante, una base de tabla deslizante, una base de tabla deslizante, una base de tabla deslizante, una base de tabla deslizante y una base de tabla deslizante.cabezal de eje, eje mecánico de alta velocidad, cilindro de herramienta, motor de frecuencia variable, servomotor, guías lineales y tornillos de plomo.

3El sistema de alimentación CNC está compuesto por soportes, engranajes, estantes, servomotores, reductores y manipuladores.garantizar una alimentación precisa y un posicionamiento preciso de la pieza de trabajo.

4El transportador de material incluye tanto un transportador de entrada como un transportador de salida.todos diseñados para el transporte de trozos de acero perfilados, lograr el posicionamiento en el eje Y de las piezas en blanco, y operar en coordinación con el sistema de alimentación CNC para facilitar el proceso de alimentación del material.con una longitud de más de 30 mm, pero no superior a 50 mm, está destinado específicamente al transporte de piezas terminadas.

5El sistema de refrigeración emplea técnicas de refrigeración tanto internas como externas, utilizando niebla de petróleo para enfriar el pozo.que mejora la eficiencia de los costes, apoya la sostenibilidad ambiental y minimiza el desgaste de la broca.

6El sistema hidráulico suministra energía a la unidad de prensado superior, la unidad de prensado lateral, el cilindro de herramientas y otros componentes relacionados.

7El sistema neumático está diseñado para suministrar energía al manipulador, cilindro de prueba y otros equipos similares.

8El sistema de lubricación incorpora métodos de lubricación tanto centralizados como manuales.La lubricación centralizada se emplea principalmente para la lubricación oportuna y precisa de las principales guías lineales y tornillos de plomo.

9El sistema de control de la máquina herramienta está compuesto por un ordenador host, un PLC y otros componentes asociados.Los programas de procesamiento se crean introduciendo dibujos CAD o parámetros de procesamiento a través de una interfaz USB o tecladoEstos programas se pueden almacenar, recuperar, mostrar y transmitir en cualquier momento utilizando números de piezas.La máquina herramienta facilita el ajuste manual y el control de los parámetros de procesamiento individuales, al tiempo que admite el control totalmente automatizado de toda la secuencia de procesamiento.

Durante las sesiones de demostración de muestras, la viga CNC y la perforación de chapa, marcado, and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsLos ejemplares presentados en estas demostraciones muestran claramente la capacidad del equipo para lograr una colocación precisa de agujeros, hilos limpios y patrones de marcado bien definidos.Demostrando así a fondo su excepcional precisión y fiabilidad en escenarios de aplicación práctica.

La máquina de perforación, marcado y corte de h-beam CNC de alta velocidad se emplea principalmente en instalaciones de fabricación de estructuras de acero y proyectos de construcción de puentes.garantiza un mecanizado preciso de las vigas H utilizadas en los marcos y estructuras de soporteEn la construcción de puentes, el equipo realiza operaciones de perforación de alta precisión en vigas de H,Mejorar la integridad estructural de los puentes y permitirles soportar eficazmente cargas a largo plazoCon su excepcional eficiencia operativa, esta máquina ofrece un apoyo fiable para estos sectores de infraestructura críticos, facilitando el avance sin problemas de los proyectos relacionados.
