Nueva máquina de perforación de vigas H CNC para la construcción de acero 11/15KW potencia del motor del eje

Nueva máquina de perforación de vigas H CNC para construcción de acero Potencia del motor del husillo 11/15KW

Introducción del producto:

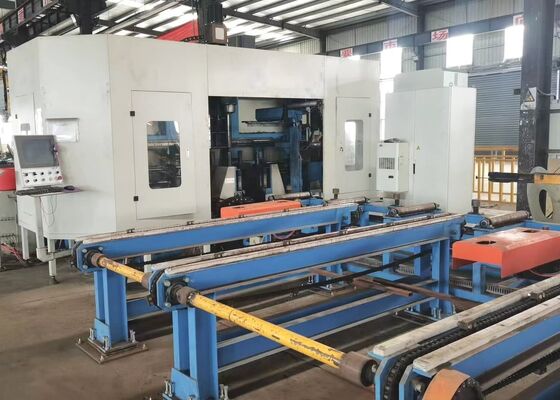

La máquina de perforación de vigas H CNC está diseñada principalmente para perforar, roscar, marcar y ranurar acero en forma de H, acero de canal, acero angular y otros materiales metálicos. Se utiliza ampliamente en la industria de estructuras de acero, incluidas aplicaciones en edificios, garajes, torres y estructuras de celosía.

1. Una solución de perforación vital y especializada para la construcción de estructuras de acero.
2. Capaz de perforar agujeros en tres superficies de vigas H y perfiles de canal simultáneamente, garantizando alta precisión y eficiencia.
3. Equipado con 7 ejes CNC, lo que permite una alimentación y posicionamiento totalmente automatizados y precisos.
4. Compatible con dibujos de piezas AUTOCAD y DSTV, convirtiéndolos sin esfuerzo en programas de mecanizado.

Parámetros del producto:

Características del producto:

1. El mecanismo de alimentación de la máquina de sierra de viga incorpora un sistema de sujeción y alimentación de carro controlado por CNC, lo que garantiza una operación a alta velocidad y una precisión de posicionamiento precisa.

2. Se utilizan tres husillos BT40 de alta velocidad para perforar las tres superficies de la viga H. Equipados con brocas de carburo, los husillos pueden alcanzar velocidades de rotación de hasta 3000 RPM, lo que garantiza una eficiencia de procesamiento superior y un rendimiento de perforación excepcional. Las virutas generadas durante la perforación se eliminan eficazmente mediante el transportador de virutas tipo cadena.

3. El sistema de enfriamiento de la línea de perforación de vigas CNC emplea tecnología de enfriamiento por niebla, que proporciona capacidades de enfriamiento tanto internas como externas. Cada unidad de husillo de perforación está equipada con una boquilla de enfriamiento externa dedicada y un conector de enfriamiento interno, lo que ofrece flexibilidad para elegir el método de enfriamiento apropiado según los requisitos de perforación específicos. El enfriamiento interno y externo se puede utilizar de forma independiente o simultánea, según las necesidades operativas.

4. El sistema de cambio automático de herramientas (ATC) se puede instalar según las especificaciones del cliente, eliminando la necesidad de cambios manuales de herramientas. Esta característica reduce significativamente el tiempo de inactividad y mejora la eficiencia operativa general.

5. La máquina de perforación de vigas se puede equipar opcionalmente con un sistema de marcado de disco hidráulico. El disco se posiciona con precisión mediante un servomotor, lo que permite el marcado rápido de hasta 36 caracteres diferentes.

6. Las funciones automáticas de trazado y roscado reemplazan los procesos tradicionales de trazado manual. Se utilizan herramientas de trazado para marcar las posiciones de las placas para soldadura posterior en las alas y almas de las vigas H, ahorrando tiempo y mejorando la precisión. Además, se pueden realizar operaciones de roscado en las alas y almas de las vigas H, lo que aumenta significativamente la eficiencia de producción.

7. El proceso de sujeción de la pieza durante la alimentación y el procesamiento en la máquina de perforación de vigas CNC —que comprende elevación longitudinal, sujeción por empuje lateral y la fijación y liberación de las abrazaderas— está totalmente automatizado por el sistema hidráulico. Esto garantiza el funcionamiento fiable y constante del equipo durante todo el proceso.

8. El sistema de control consta de un ordenador central y un PLC, con componentes clave procedentes de marcas internacionales de renombre. El sistema admite múltiples métodos de programación, lo que permite a los operadores editar fácilmente varios programas. Los datos de diseño estructural, como los archivos DXF y DSTV generados por sistemas de terceros como AutoCAD o TEKLA Structures, se pueden importar sin problemas.

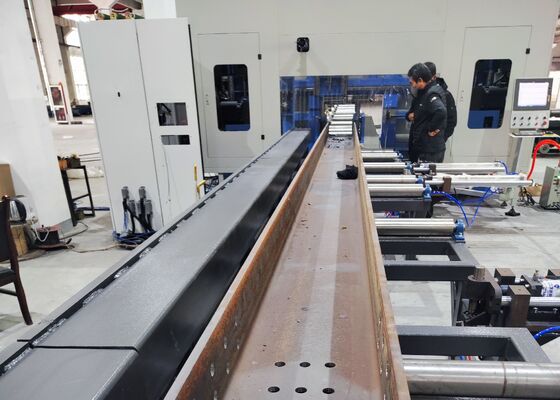

Durante las sesiones de demostración de muestras, la máquina de perforación, marcado y cizallado de chapa metálica de vigas H CNC demuestra eficazmente sus capacidades de procesamiento utilizando muestras de vigas H estándar (con diferentes anchos de ala y espesores de alma) así como muestras de acero de canal de diferentes tamaños. Las muestras mostradas en estas demostraciones resaltan claramente la capacidad de la máquina para lograr un posicionamiento preciso de los agujeros, roscas limpiamente roscadas y patrones de marcado distintivos, demostrando a fondo su alta precisión y fiabilidad en escenarios de aplicación práctica.

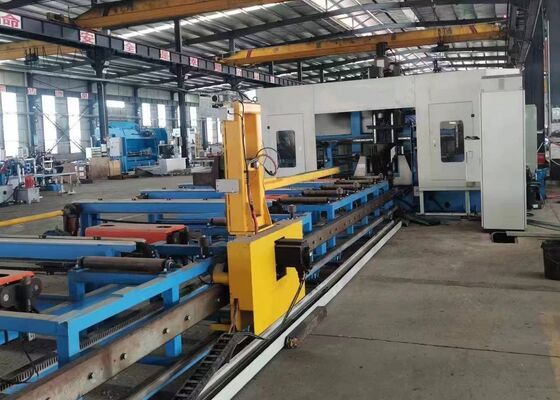

La máquina de perforación, marcado y cizallado de vigas H CNC de alta velocidad se utiliza principalmente en plantas de fabricación de estructuras de acero y proyectos de construcción de puentes. En los talleres de estructuras de acero, realiza un procesamiento preciso en las vigas H utilizadas en los marcos y sistemas de soporte, proporcionando una base sólida para el montaje estable de las estructuras de acero. En la construcción de puentes, la máquina realiza operaciones de perforación de alta precisión en las vigas H, mejorando así la integridad estructural de los puentes y garantizando su capacidad para soportar cargas a largo plazo. Con su excepcional eficiencia operativa, la máquina ofrece un soporte fiable a estos sectores críticos de infraestructura, impulsando el avance fluido de los proyectos relacionados.
