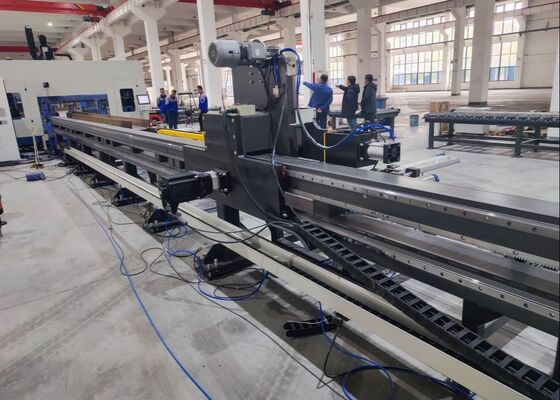

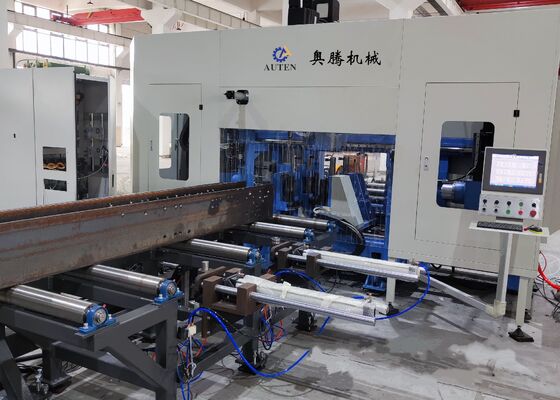

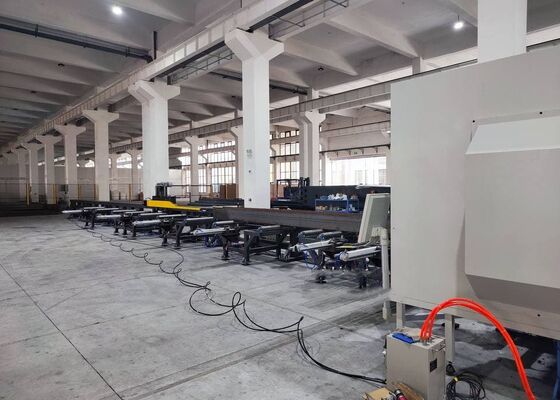

Nueva línea de producción CNC de perforación de vigas de corte y fresado para estructura de vigas H de acero
Introducción del producto:
La máquina de perforación CNC de haz H está diseñada principalmente para perforar, tocar, marcar y marcar acero en forma de H, acero de canal, acero de ángulo y otros materiales metálicos.Se utiliza ampliamente en la industria de la estructura de acero, incluidas las aplicaciones en edificios, garajes, torres y estructuras de red.
1Una solución de perforación esencial y especializada para la construcción de estructuras de acero.
2. Capaz de perforar simultáneamente agujeros en tres superficies de vigas y canales en H, ofreciendo una alta precisión y eficiencia.
3Equipado con 7 ejes CNC para alimentación y posicionamiento totalmente automatizados y precisos.
4Compatible con los dibujos de piezas de trabajo de AUTOCAD y DSTV, convirtiéndolos sin problemas en programas de mecanizado.
Parámetros del producto:
| Modelo |
BHD1000/3: el valor de las emisiones |
| H Rango de anchura de la viga (mm) |
100 ~ 1000 |
| H Rango de altura de la viga (mm) |
100 ~ 500 |
| Rango de anchura de los canales de acero (mm) |
100 ~ 1000 |
| Rango de altura del acero del canal (mm) |
100 ~ 250 |
| espesor máximo de la pieza de trabajo (mm) |
80 |
| Duración máxima de la pieza de trabajo (m) |
12 o 15 (opcional) |
| El eje de perforación Qty. |
Total de 3 husillos, uno en la unidad superior, lado izquierdo y derecho, respectivamente |
| Conicidad del orificio del husillo |
NT1cultura y cultura |
| Diámetro máximo de perforación (mm) |
40 |
| Potencia del motor del husillo (kW) |
¿Qué es el amor? |
| Velocidad del husillo (r/min) |
100 ~ 3000 |
| Velocidad de alimentación del husillo (m/min) |
0 ~ 10 |
| Velocidad de alimentación en el eje X (m/min) |
0 ~ 20 |
| Ct de la cargadora de herramientas |
3 |
| Tipo y capacidad del cargador de herramientas |
Tipo de fila, 3x4 (opcional) |
| Unidad de marcado (opcional) |
Tipo de disco, 36 caracteres, tamaño de caracteres Φ10 mm |
| Sistema CNC |
Siemens de Alemania, Japón Panasonic, China |
| Método de enfriamiento |
Refrigerador por rociado, refrigeración interna + refrigeración externa |
| Tamaño total de la máquina (m) |
Alrededor de 33x5.5x3.5 |
| Potencia total (kW) |
Alrededor de 60 |
| Los parámetros anteriores se pueden ajustar y cambiar de acuerdo con los requisitos específicos del cliente. |
Características del producto:
1El mecanismo de alimentación de la sierra de vigas utiliza un sistema de sujeción y alimentación controlado por CNC, que garantiza un funcionamiento de alta velocidad y una precisión de posicionamiento precisa.
2Se utilizan tres husos de alta velocidad BT40 para perforar las tres caras del haz H. Con brocas de carburo, los husos pueden alcanzar velocidades de rotación de hasta 3000 RPM.Esta configuración garantiza una alta eficiencia de procesamiento y un excelente rendimiento de perforaciónLas astillas producidas durante la perforación se eliminan de manera eficiente por el transportador de astillas de tipo cadena.
3El sistema de enfriamiento de la línea de perforación de vigas CNC utiliza tecnología de enfriamiento por niebla, ofreciendo capacidades de enfriamiento tanto internas como externas.Cada unidad de husillo de perforación está equipada con una boquilla de refrigeración externa individual y un conector de refrigeración interno.La refrigeración interna y externa pueden utilizarse de forma independiente o simultánea según sea necesario.
4El sistema automático de cambio de herramientas (ATC) se puede instalar según las especificaciones del cliente, eliminando la necesidad de reemplazar las herramientas manualmente.Esta característica reduce significativamente el tiempo de inactividad y mejora la eficiencia operativa.
5La máquina de perforación de vigas puede equiparse opcionalmente con un sistema de marcado de disco hidráulico.
6Las funciones automáticas de escritura y tapping sustituyen al proceso tradicional de escritura manual.Se utilizan herramientas de calibración para marcar las posiciones de las placas para la soldadura posterior en las bridas y telas del haz HTambién se pueden realizar operaciones de tapping en bridas y telas de haz H, lo que aumenta significativamente la eficiencia de la producción.
7. el sujeción de la pieza de trabajo durante la alimentación y el procesamiento en la máquina de perforación de vigas CNC, incluido el levantamiento longitudinal, el sujeción lateral y el sujetamiento y liberación de las abrazaderas,está totalmente automatizado por el sistema hidráulicoEsto garantiza el funcionamiento fiable del equipo durante todo el proceso.
8El sistema de control consta de un ordenador central y un PLC, con componentes clave procedentes de marcas mundiales de renombre.que permite a los operadores editar fácilmente una variedad de programasLos datos de diseño estructural, como los archivos DXF y DSTV generados por sistemas AutoCAD o TEKLA Structures de terceros, se pueden importar sin problemas.
Durante las sesiones de demostración de muestras, la placa de viga CNC para perforación, marcado, and shearing machine effectively demonstrates its processing capabilities with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesLas muestras presentadas en estas demostraciones ilustran claramente la capacidad de la máquina herramienta para proporcionar un posicionamiento preciso de los orificios, hilos limpios,y patrones de marcado distintos que muestran a fondo su alta precisión y fiabilidad en escenarios de aplicación reales..
La máquina de perforación, marcado y corte de h-beam CNC de alta velocidad se emplea principalmente en plantas de fabricación de estructuras de acero y proyectos de construcción de puentes.ejecuta un procesamiento preciso en vigas H utilizadas en marcos y sistemas de soporteEn la construcción de puentes, la máquina realiza operaciones de perforación de alta precisión en vigas de H,mejorar así la integridad estructural de los puentes y garantizar que puedan soportar eficazmente cargas a largo plazoCon su alta eficiencia operativa, la máquina ofrece un apoyo fiable a estos sectores de infraestructura críticos, facilitando el progreso sin problemas de los proyectos relacionados.
