Diámetro de perforación de 26 mm línea de perforación de línea de perforación de línea de perforación BT50

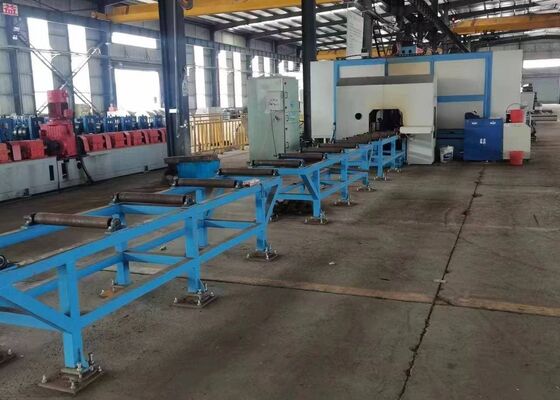

Máquina de perforación y marcado CNC para vigas H de 26 mm de diámetro de perforación

Introducción del producto:

La máquina de perforación CNC para vigas H se utiliza principalmente para operaciones de perforación, roscado, marcado y ranurado en perfiles H, perfiles en U, perfiles en L y otros materiales de acero. Encuentra una amplia aplicación en la industria de estructuras de acero, incluyendo sectores como la construcción, garajes, torres y estructuras de celosía.

1. Equipo de perforación esencial y especializado para la industria de la construcción de estructuras de acero.
2. Capaz de perforar simultáneamente agujeros en tres superficies de vigas H y perfiles en U con una precisión excepcional y alta eficiencia.
3. Equipado con 7 ejes CNC, lo que permite una alimentación y posicionamiento automáticos y precisos.
4. Capaz de reconocer dibujos de piezas AUTOCAD y DSTV, convirtiéndolos en programas de mecanizado.

Parámetros del producto:

Características del producto:

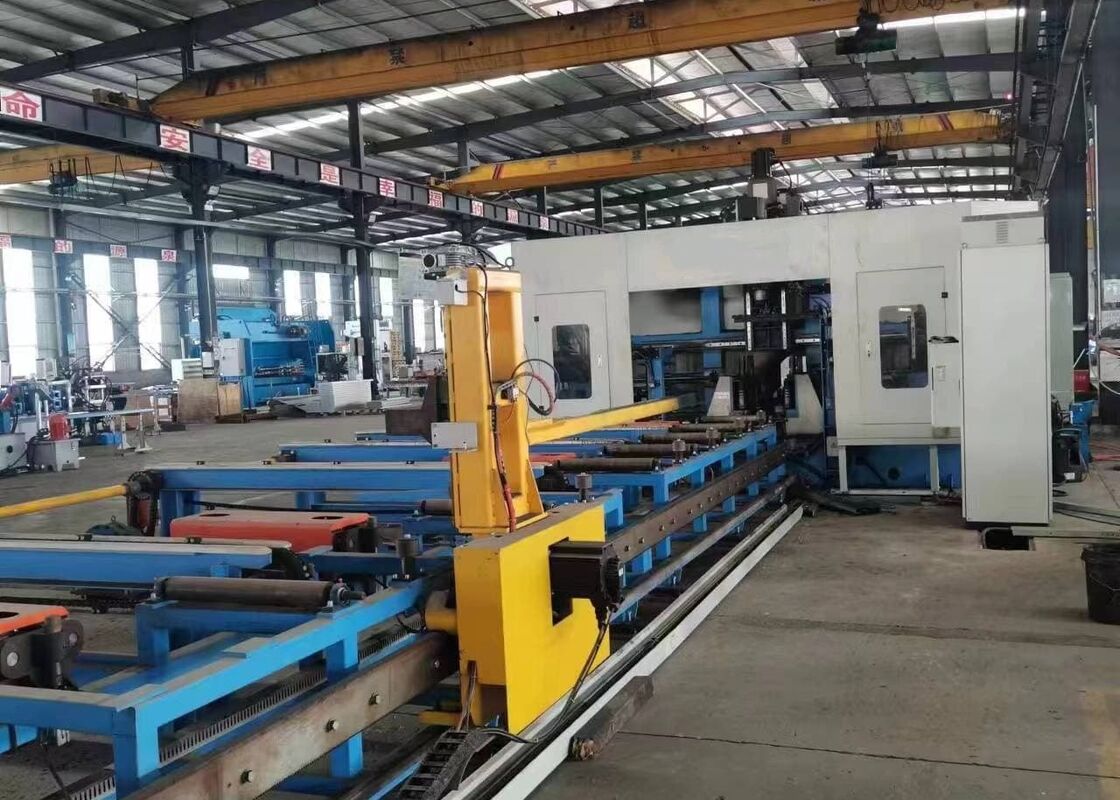

1. El mecanismo de alimentación de la cizalla para vigas emplea sujeción y alimentación de carro controladas por CNC, lo que garantiza una operación a alta velocidad y una precisión de posicionamiento precisa.

2. Se utilizan tres husillos BT40 de alta velocidad para perforar las tres caras de la viga H. Equipados con brocas de carburo, los husillos pueden alcanzar velocidades de rotación de hasta 3000 rpm. Este diseño ofrece una alta eficiencia de procesamiento y excelentes resultados de perforación. Las virutas generadas durante el proceso de perforación se eliminan de manera eficiente mediante el transportador de virutas tipo cadena.

3. La línea de perforación de vigas CNC cuenta con un sistema de enfriamiento por niebla, que proporciona capacidades de enfriamiento tanto internas como externas. Cada unidad de husillo de perforación está equipada con su propia boquilla de enfriamiento externa y conector de enfriamiento interno, que se pueden seleccionar según los requisitos de perforación específicos. El enfriamiento interno y externo se puede utilizar de forma independiente o simultánea.

4. El sistema de cambio automático de herramientas (ATC) se puede instalar según los requisitos del cliente, eliminando la necesidad de cambios manuales de herramientas. Esto mejora la eficiencia del tiempo y aumenta significativamente la productividad general.

5. La máquina de perforación de vigas se puede equipar opcionalmente con un sistema de marcado de disco hidráulico. El disco se posiciona con precisión mediante un servomotor y es capaz de marcar 36 caracteres diferentes de forma rápida y eficiente.

6. Las funciones automáticas de trazado y roscado reemplazan los métodos tradicionales de trazado manual. Se utilizan herramientas de trazado para marcar las posiciones para el posterior proceso de soldadura en las alas y almas de las vigas H, mejorando tanto la precisión como la eficiencia del tiempo. Además, se puede realizar el roscado en las alas y almas de las vigas H, lo que aumenta significativamente la eficiencia de producción.

7. La sujeción de la pieza durante la alimentación y el procesamiento en la máquina de perforación de vigas CNC se gestiona mediante un sistema hidráulico, que controla el levantamiento longitudinal de la abrazadera, el apriete lateral y la fijación y aflojamiento de la abrazadera. Esta operación hidráulica garantiza la fiabilidad y estabilidad del equipo durante su funcionamiento.

8. El sistema de control está compuesto por un ordenador central y un PLC, incorporando componentes clave de marcas internacionales reconocidas. El sistema admite múltiples métodos de programación, lo que permite a los operadores editar fácilmente una variedad de programas. Los datos de diseño estructural generados por sistemas de terceros como AutoCAD o TEKLA Structures, incluidos los archivos DXF y DSTV, se pueden importar sin problemas.

Durante las demostraciones de muestras, la máquina de perforación, marcado y cizallado de chapa metálica CNC para vigas demuestra eficazmente sus capacidades de procesamiento al trabajar con muestras de vigas H estándar (con diferentes anchos de ala y espesores de alma) y muestras de perfiles en U de diferentes tamaños. Las muestras presentadas en estas demostraciones ilustran claramente la capacidad de la máquina para lograr un posicionamiento preciso de los agujeros, roscas limpiamente roscadas y patrones de marcado distintivos, destacando completamente su precisión y fiabilidad en aplicaciones del mundo real.

La máquina de perforación, marcado y cizallado CNC de alta velocidad para vigas H se emplea principalmente en instalaciones de fabricación de estructuras de acero y proyectos de construcción de puentes. En los talleres de estructuras de acero, realiza un procesamiento preciso en vigas H utilizadas en marcos y estructuras de soporte, proporcionando una base sólida para el montaje estable de construcciones de acero. En la construcción de puentes, realiza perforaciones de alta precisión en vigas H, mejorando la integridad estructural de los puentes y permitiéndoles soportar cargas a largo plazo de manera efectiva. Con su excepcional eficiencia operativa, la máquina ofrece un soporte fiable a estos sectores críticos de infraestructura, garantizando la progresión fluida de los proyectos relacionados.
