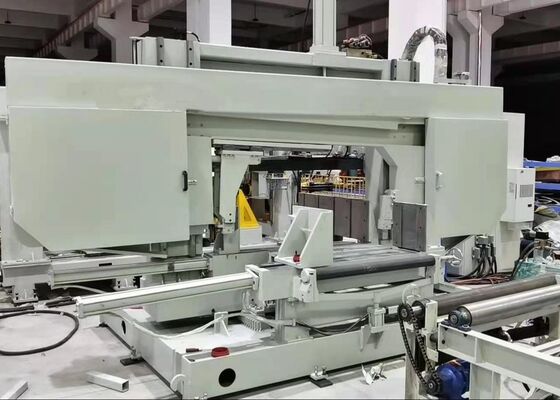

Máquina de taladrado, cizallado y marcado CNC 3D para vigas H de 40 mm de espesor de pieza, potencia de 55KW
Aplicación:
Se utiliza principalmente para taladrar, roscar, marcar y cortar acero en forma de H, acero de canal, acero angular y otros tipos de acero. Sus aplicaciones son extensas en industrias relacionadas con estructuras de acero, incluyendo construcción, garajes, torres y estructuras de entramado.
Especificaciones:
|
Modelo
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
Ancho de la viga H
rango(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Altura de la viga H
rango(mm)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Acero de canal
rango de ancho(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Acero de canal
rango de altura(mm)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Máx. longitud de la
pieza(mm)
|
40 |
40 |
80 |
80 |
|
Máx. longitud de la
pieza (m)
|
12 o 15 (opcional) |
|
Cantidad de husillos de
taladrado
|
Total 3 husillos, un husillo en la unidad superior, lado izquierdo y lado derecho respectivamente
|
|
Cono del orificio del
husillo
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Máx. diámetro de
taladrado (mm)
|
40 |
40 |
40 |
40 |
|
Potencia del motor del
husillo (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Velocidad del husillo
(r/min)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Velocidad de avance del
eje X(m/min)
|
0~10 |
0~10 |
0~10 |
0~10 |
|
Velocidad de avance del
eje X(m/min)
|
0~40 |
0~20 |
0~20 |
0~20 |
|
Cantidad de
almacenes de herramientas
|
3 |
3 |
3 |
3 |
|
Tipo de almacén de
herramientas y capacidadTipo fila, 3x4 (opcional)
|
Unidad de marcado |
|
(opcional)
Marcado de disco, 36 caracteres, tamaño de carácter Φ10mm
|
Sistema CNC
|
| Siemens alemán, Panasonic japonés, INVT chino |
Método de refrigeración
|
| Refrigeración por pulverización, refrigeración interna + refrigeración externa |
Tamaño total de la |
|
máquina (m)
Aproximadamente 32x5x3.5
|
Aproximadamente 33x5.5x3.5 |
Aproximadamente 33x6x3.5 |
Aproximadamente 33x6x3.5 |
Potencia total (kW) |
| Aproximadamente 55 |
Aproximadamente 60 |
Aproximadamente 60 |
Los parámetros anteriores se pueden ajustar y cambiar según los requisitos específicos del cliente. |
Los parámetros anteriores se pueden ajustar y cambiar según los requisitos específicos del cliente. |
1. Maquinaria de taladrado esencial y especializada para la industria de la construcción de estructuras de acero.
2. Taladra simultáneamente agujeros en tres superficies de vigas H y canales con alta precisión y eficiencia.
3. Equipada con 7 ejes CNC, lo que permite una alimentación y un posicionamiento automáticos y precisos.
4. Capaz de reconocer dibujos de piezas AUTOCAD y DSTV y convertirlos en programas de mecanizado.
Características del producto
1. El sistema de alimentación emplea sujeción y alimentación de carro CNC, lo que garantiza una alta velocidad y una precisión de posicionamiento precisa.
2. Se utilizan tres husillos de alta velocidad BT40 para taladrar las tres superficies de la viga H. El sistema utiliza brocas de carburo, con velocidades de rotación del husillo que alcanzan hasta 3000 rpm. Esto da como resultado una alta eficiencia de procesamiento y un excelente rendimiento de taladrado. Las virutas producidas durante el taladrado se eliminan eficientemente a través de un transportador de virutas tipo cadena.
3. El sistema de refrigeración utiliza refrigeración por niebla, proporcionando capacidades de refrigeración tanto internas como externas. Cada unidad de husillo de taladrado está equipada con su propia boquilla de refrigeración externa y conector de refrigeración interno, que se pueden seleccionar según los requisitos de taladrado. La refrigeración interna y externa se pueden utilizar de forma independiente o simultánea.
4. El sistema de cambio automático de herramientas (ATC) se puede personalizar de acuerdo con los requisitos del cliente, eliminando la necesidad de reemplazo manual de herramientas, lo que ahorra tiempo y mejora la eficiencia operativa.
Durante las sesiones de demostración de muestras, la máquina de taladrado, marcado y cizallado de metal de placa de viga CNC demuestra eficazmente sus capacidades de procesamiento cuando trabaja con muestras estándar de vigas H (con diferentes anchos de brida y espesores de alma), así como muestras de acero de canal de diferentes tamaños. Las muestras exhibidas en estas demostraciones resaltan claramente la capacidad de la máquina para ofrecer un posicionamiento preciso de los agujeros, roscas limpias y patrones de marcado claros, lo que ejemplifica completamente su alta precisión y fiabilidad en aplicaciones prácticas.

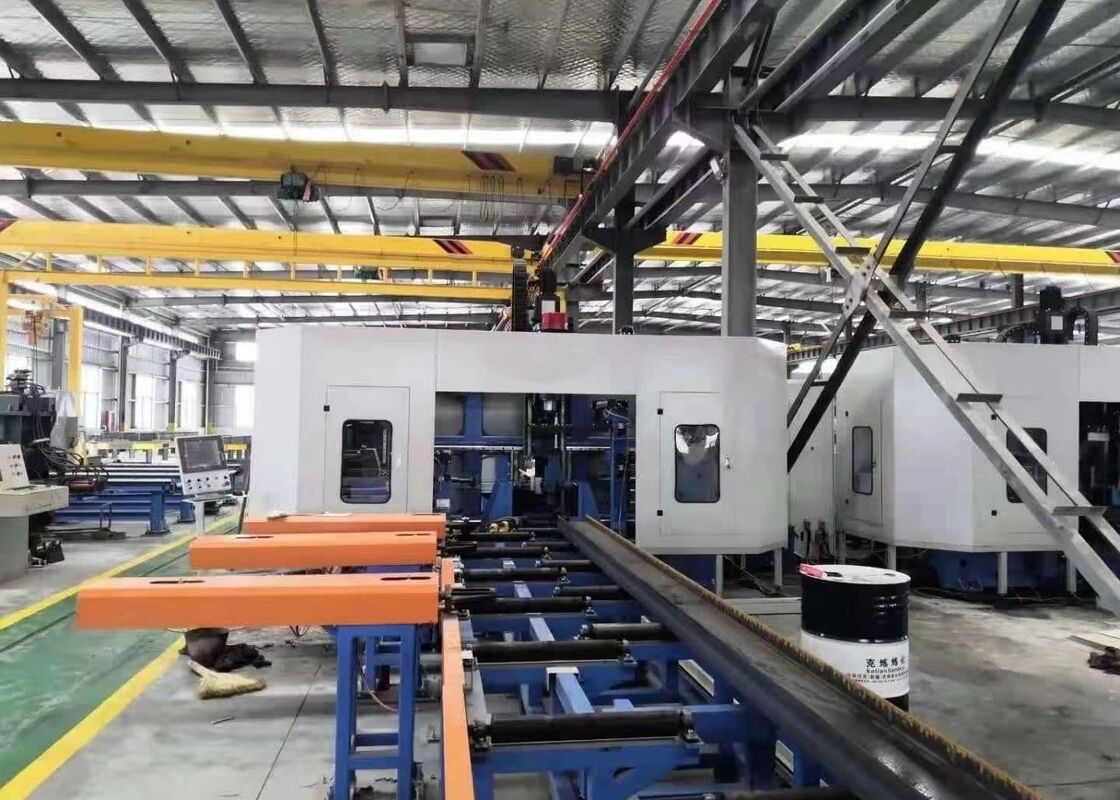

La máquina de taladrado, marcado y cizallado de vigas H CNC de alta velocidad se utiliza principalmente en la fabricación de estructuras de acero y proyectos de construcción de puentes. En la fabricación de estructuras de acero, realiza un procesamiento de precisión en vigas H utilizadas en marcos y sistemas de soporte, proporcionando una base sólida para el montaje estable de estructuras de acero. En la construcción de puentes, realiza taladrado de alta precisión en vigas H, lo que no solo fortalece la integridad estructural de los puentes, sino que también asegura que puedan soportar cargas a largo plazo. Con su alta eficiencia operativa, la máquina ofrece un soporte confiable a estos sectores de infraestructura vitales, asegurando el progreso sin problemas de los proyectos asociados.
