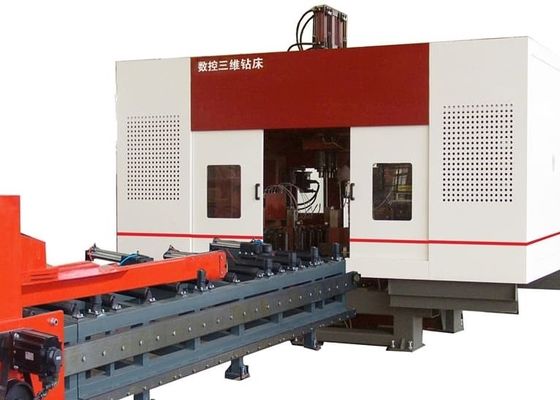

1250x600mm Tamaño máximo ancho X altura máquina de perforación CNC 3D línea 40mm Diámetro máximo del agujero

1250x600mm Tamaño máximo ancho X altura máquina de perforación CNC 3D línea 40mm Diámetro máximo del agujero

Aplicación:

Este centro de mecanizado está diseñado principalmente para operaciones de perforación en vigas de H. Equipado con tres husillos de perforación de alta velocidad de precisión.realiza procesos de perforación en piezas de trabajo con una eficiencia excepcionalCon una precisión de mecanizado superior y un funcionamiento fácil de usar, el equipo sirve como una solución de alto rendimiento indispensable en el sector de las estructuras de acero.Se utiliza ampliamente en industrias clave, incluida la ingeniería de la construcción, infraestructura de puentes, fabricación de mástiles de torres y proyectos de estructura de red.

Especificaciones:

Características del producto

1Esta máquina herramienta está compuesta principalmente de cuerpo de la máquina principal, sistema de alimentación CNC, transportador de material, sistema eléctrico, sistema hidráulico, sistema de enfriamiento, sistema de lubricación, caja de desechos y otras partes.La máquina herramienta adopta una estructura de lecho fijo y una estructura de pieza móvil, que es adecuado para el procesamiento de acero de gran tamaño en forma de H, es conveniente para la producción continua y tiene un alto grado de automatización.

2El cuerpo de la máquina de perforación está compuesto por el lecho, los componentes de la mesa corredera CNC, el dispositivo de apoyo, el dispositivo de prensado superior, el dispositivo de prensado lateral, el dispositivo de detección y así sucesivamente.Las partes de la mesa corredera de control numérico son el lado fijo, el lado móvil y la unidad superior de control numérico de la mesa deslizante.un cilindro de herramienta, un motor de conversión de frecuencia, un servomotor, una guía lineal, un tornillo de plomo, etc., que se utilizan para perforar acero en forma de H.

3El sistema de alimentación CNC está compuesto por soporte, engranaje, bastidor, servomotor, reductor y manipulador.El servomotor conduce el manipulador para conducir el acero en forma de H para moverse en la dirección X para alimentar el acero en forma de H, que puede realizar el posicionamiento preciso de la pieza de trabajo.

4El transportador de material se divide en un transportador de alimentación de material y un transportador de salida.que se utiliza para transportar el blanco de acero perfiladoEl transportador de salida está compuesto por un soporte de canal de material, un rodillo de soporte, etc.,que se utilizan para transportar la pieza terminada.

5El sistema de enfriamiento utiliza métodos de enfriamiento interno y externo para enfriar el pozo con niebla de petróleo.y puede reducir el desgaste de la broca.

6El sistema hidráulico se utiliza para suministrar energía para el dispositivo de prensado superior, el dispositivo de prensado lateral, el cilindro del cuchillo, etc.

7El sistema neumático se utiliza para suministrar energía a los manipuladores, cilindros de ensayo, etc.

8El sistema de lubricación utiliza una combinación de lubricación centralizada y lubricación manual.La lubricación centralizada se utiliza principalmente para la lubricación temporal y cuantitativa de guías lineales principales y tornillos de plomo.

9El sistema de control de la máquina herramienta está compuesto por un ordenador host, un PLC, etc. Método de programación:entrada de dibujos CAD o parámetros de procesamiento a través de la interfaz USB o el teclado para generar el programa de procesamientoEl programa de procesamiento puede ser almacenado, retirado, mostrado y comunicado en cualquier momento de acuerdo con el número de pieza.La máquina herramienta no sólo puede realizar el ajuste manual y el control de cada parámetro de procesamiento, pero también realizar el procesamiento de control automático de todo el proceso.

En las sesiones de demostración de muestras, la viga CNC y la perforación de chapa de metal, marcado, and shearing machine can effectively showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of diverse dimensionsLos ejemplares presentados durante estas demostraciones demuestran claramente la capacidad del equipo para lograr un posicionamiento preciso de los orificios, hilos de tapping suaves y patrones de marcado legibles.de esta manera, incorporando plenamente su alta precisión y confiabilidad en escenarios de aplicación del mundo real.

La máquina de perforación, marcado y corte de h-beam CNC de alta velocidad se utiliza principalmente en instalaciones de fabricación de estructuras de acero e iniciativas de construcción de puentes.Dentro de los talleres de estructuras de acero, proporciona un mecanizado de precisión para las vigas H empleadas en estructuras de marco y soporte, estableciendo así una base sólida para el ensamblaje estable de estructuras de acero.En el contexto de la construcción de puentesEl equipo realiza operaciones de perforación de alta precisión en vigas H. Esto no sólo mejora la estabilidad estructural de los puentes, sino que también les permite soportar de manera eficiente cargas a largo plazo.Con una eficiencia operativa excepcional, la máquina proporciona un soporte fiable para estos sectores de infraestructuras críticas y garantiza la progresión sin problemas de los proyectos asociados.
