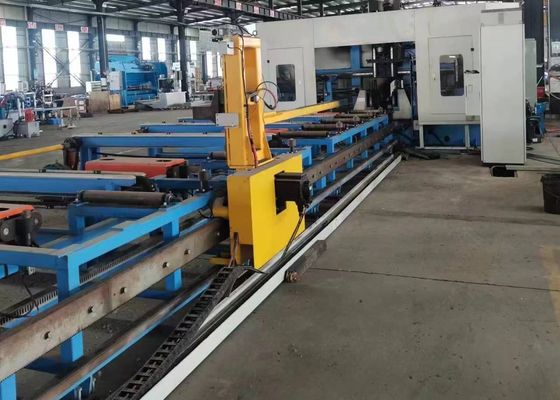

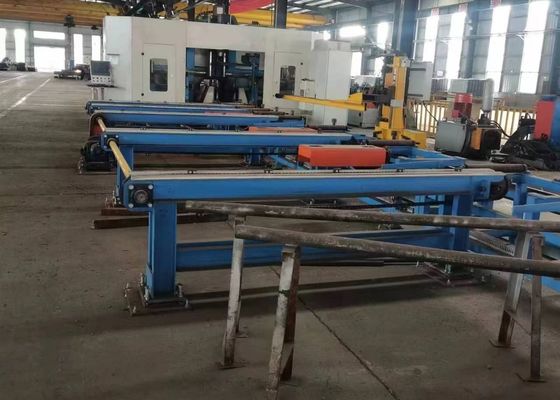

3 Revista de herramientas de la serie BHD Máquina de perforación CNC de alta velocidad para vigas 100-3000r/min Velocidad del husillo
Aplicación:
La línea de máquinas de perforación y corte de vigas H CNC está diseñada principalmente para perforar, tocar, marcar y marcar vigas H, aceros de canal, aceros de ángulo y otros tipos de materiales de acero.Se aplica ampliamente en los sectores de las estructuras de acero, incluyendo la construcción, la construcción de garajes, la fabricación de torres y proyectos de estructura de red.
Especificaciones:
|
Modelo
|
BHD500/3: el precio de venta de los productos |
BHD700/3 |
BHD1000/3: el valor de las emisiones |
BHD1250/3 |
|
H Ancho de la viga
el rango(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100 ~ 1250 |
|
H Altura de la viga
el rango(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Acero de canalización
rango de ancho(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100 ~ 1250 |
|
Acero de canalización
rango de altura(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Max. pieza de trabajo
espesor(mm)
|
40 |
40 |
80 |
80 |
|
Max. pieza de trabajo
longitud (m)
|
12 o 15 (opcional) |
|
Las máquinas de perforación
¿Cuánto?
|
Total de 3 husillos, uno en la unidad superior, lado izquierdo y derecho, respectivamente
|
|
Agujero del husillo
conical
|
NT1cultura y cultura |
NT1cultura y cultura |
NT1cultura y cultura |
NT1cultura y cultura |
|
Max.perforación
Diámetro (mm)
|
40 |
40 |
40 |
40 |
|
Motor de eje
potencia (kW)
|
11 |
¿Qué es esto? |
¿Qué es esto? |
¿Qué es esto? |
|
Velocidad del husillo
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Alimentación por husillo
velocidad(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Alimentación en el eje X
velocidad(m/min)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Cuota de herramienta
La revista
|
3 |
3 |
3 |
3 |
|
Revista de herramientas
Tipo de productoy capacidad
|
Tipo de fila, 3x4 (opcional) |
|
Unidad de marcado
(opcional)
|
Tipo de disco, 36 caracteres, tamaño de caracteres Φ10 mm
|
| Sistema CNC |
Alemania, Japón, China INVT
|
| Método de enfriamiento |
Refrigerador por rociado, refrigeración interna + refrigeración externa |
|
Máquina en general
Tamaño (m)
|
Alrededor de 32x5x3.5 |
Alrededor de 33x5.5x3.5 |
Alrededor de 33x5.5x3.5 |
Alrededor de 33x6x3.5 |
| Potencia total en kW |
Alrededor de 55 |
Alrededor de 55 |
Alrededor de 60 |
Alrededor de 60 |
Los parámetros anteriores se pueden ajustar y cambiar de acuerdo con los requisitos específicos del cliente.
1Un dispositivo de perforación esencial y especializado, adaptado a la industria de la construcción de estructuras de acero.
2. Capaz de perforar agujeros en tres superficies de vigas H y aceros de canal simultáneamente, ofreciendo una alta precisión y eficiencia.
3Equipado con 7 ejes CNC, realiza automáticamente operaciones precisas de alimentación y posicionamiento.
4Apoya el reconocimiento de dibujos de piezas de trabajo AUTOCAD y DSTV y puede convertirlos en programas de mecanizado.
Características del producto
1El mecanismo de alimentación del equipo emplea un sistema de sujeción y alimentación basado en un carro CNC.Esta configuración avanzada no sólo permite el transporte rápido de material para satisfacer las necesidades de producción eficiente, sino que también garantiza una precisión de posicionamiento excepcional, sentando efectivamente una base sólida para procesos de mecanizado posteriores estables y precisos.
2Se utilizan tres husillos de alta velocidad BT40 para realizar operaciones de perforación en las tres superficies de las vigas H. Está equipado con brocas de carburo,y la velocidad de rotación del husillo puede alcanzar hasta 3000 rpmAdemás, las virutas generadas durante el proceso de perforación se transportan a través de un transportador de virutas tipo cadena.
3El sistema de refrigeración adopta la tecnología de refrigeración por niebla, integrando funciones de refrigeración internas y externas.Cada caja de husillo de perforación está equipada con una boquilla de refrigeración externa dedicada y un conector de refrigeración internoLa refrigeración interna y externa pueden utilizarse de forma independiente o simultánea.
4Un sistema de cambio automático de herramientas (ATC) puede configurarse según los requisitos del cliente.ahorrar tiempo de funcionamiento y mejorar la eficiencia general del trabajo.
Durante las sesiones de demostración de muestras, la viga CNC y la perforación de placas metálicas, el marcado, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsLas muestras expuestas en estas demostraciones ilustran claramente la capacidad de la máquina herramienta para lograr un posicionamiento preciso de los orificios, hilos de tapping suaves y patrones de marcado claros,así reflejar plenamente su alta precisión y fiabilidad en escenarios de aplicación prácticos.
La máquina de perforación, marcado y corte de h-beam CNC de alta velocidad se aplica principalmente en talleres de estructuras de acero y proyectos de construcción de puentes.realiza un mecanizado de precisión en vigas H utilizadas para marcos y estructuras de soporteEn los escenarios de construcción de puentes, realiza operaciones de perforación de alta precisión en vigas de H;Esto no sólo ayuda a mejorar la estabilidad estructural de los puentes, sino que también les permite soportar con eficacia cargas a largo plazoCon una alta eficiencia operativa, la máquina proporciona un soporte fiable para estos campos clave de infraestructura y garantiza el avance sin problemas de los proyectos relacionados.
