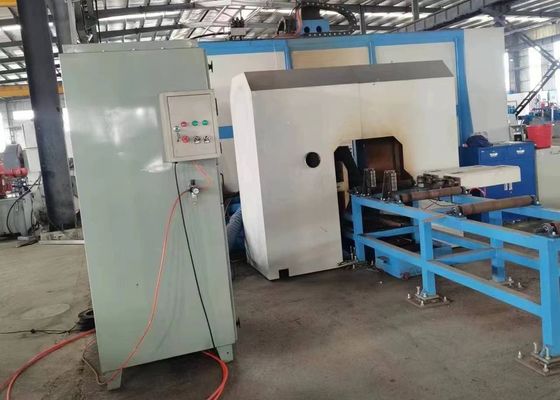

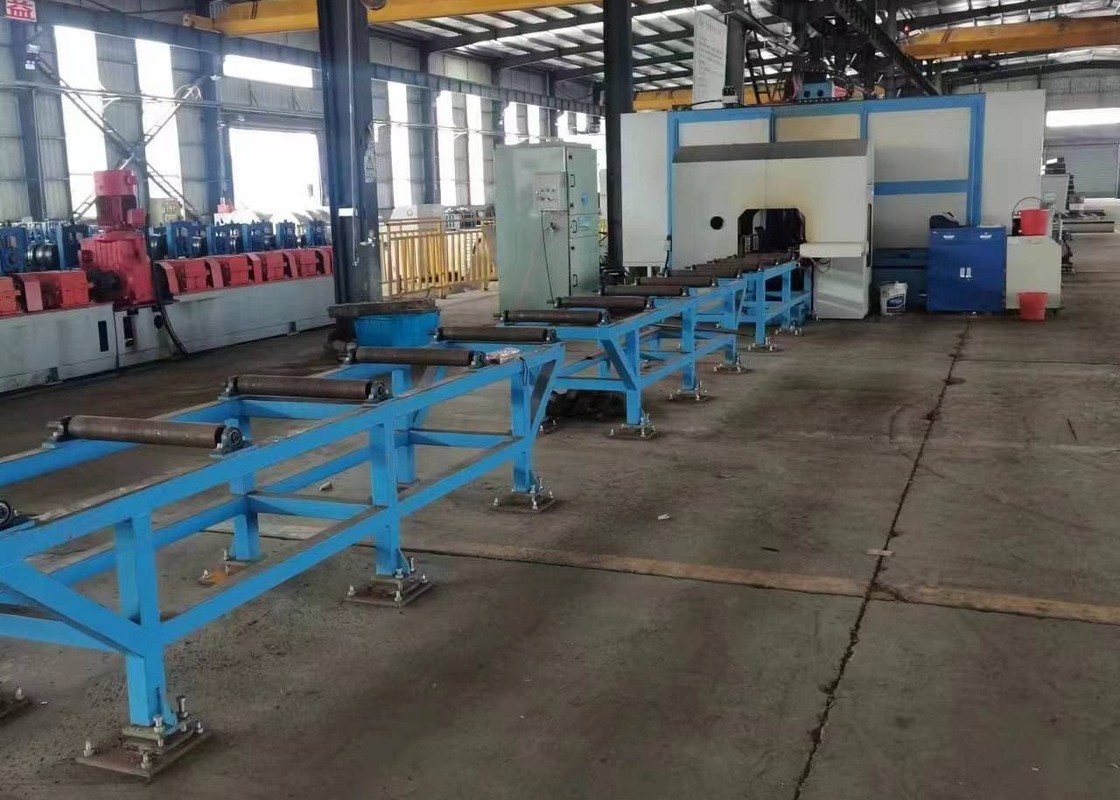

BHD500 modelo máquina de perforación CNC de acero para cortar 3 revistas de herramientas máquina de perforación de viga
Aplicación:
Este equipo CNC de perforación y marcado de placas de perforación está diseñado principalmente para realizar operaciones de perforación, marcado, marcado y puntuación en aceros, incluyendo acero de sección H, acero de canal,y acero angularSe aplica ampliamente en industrias de estructuras de acero como construcción de edificios, construcción de garajes, fabricación de torres e ingeniería de estructuras de red.
Especificaciones:
|
Modelo
|
BHD500/3: el precio de venta de los productos |
BHD700/3 |
BHD1000/3: el valor de las emisiones |
BHD1250/3 |
|
H Ancho de la viga
el rango(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100 ~ 1250 |
|
H Altura de la viga
el rango(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Acero de canalización
rango de ancho(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100 ~ 1250 |
|
Acero de canalización
rango de altura(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Max. pieza de trabajo
espesor(mm)
|
40 |
40 |
80 |
80 |
|
Max. pieza de trabajo
longitud (m)
|
12 o 15 (opcional) |
|
Las máquinas de perforación¿Cuánto?
|
Un total de 3 husillos, un husillo en la unidad superior,el lado izquierdo
y el lado derechorespectivamente
|
|
Agujero del husillo
conical
|
NT1cultura y cultura |
NT1cultura y cultura |
NT1cultura y cultura |
NT1cultura y cultura |
|
Max.perforación
Diámetro (mm)
|
40 |
40 |
40 |
40 |
|
Motor de ejepotencia
(kW)
|
11 |
¿Qué es esto? |
¿Qué es esto? |
¿Qué es esto? |
|
Velocidad del husillo
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Alimentación por husillo
velocidad(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Alimentación en el eje Xvelocidad
(m/min)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Cuota de herramientaLa revista
|
3 |
3 |
3 |
3 |
|
Revista de herramientas
Tipo de productoy capacidad
|
Tipo de fila, 3x4 (opcional) |
|
Unidad de marcado(opcional)
|
Tipo de disco, 36 caracteres, tamaño de caracteres Φ10 mm
|
| Sistema CNC |
Alemania, Japón, China INVT
|
| Método de enfriamiento |
Refrigerador por rociado, refrigeración interna + refrigeración externa |
|
En generalTamaño (m)
|
Alrededor de 32x5x3.5 |
Alrededor de 33x5.5x3.5 |
Alrededor de 33x5.5x3.5 |
Alrededor de 33x6x3.5 |
| Potencia total en kW |
Alrededor de 55 |
Alrededor de 55 |
Alrededor de 60 |
Alrededor de 60 |
Los parámetros anteriores se pueden ajustar y cambiar de acuerdo con los requisitos específicos del cliente.
1Un equipo de perforación esencial y especializado para la industria de la construcción de estructuras de acero.
2. Capaz de perforar agujeros en tres superficies de vigas H y aceros de canal simultáneamente, con alta precisión y alta eficiencia.
3Equipado con 7 ejes CNC, que realizan automáticamente la alimentación precisa y el posicionamiento.
4. Capaz de reconocer los dibujos de piezas de trabajo AUTOCAD y DSTV y convertirlos en programas de mecanizado.
Características del producto
1La máquina de marcado de disco hidráulico se puede equipar opcionalmente. El disco se coloca a través de un servomotor y puede marcar 36 caracteres diferentes rápidamente.
2. Las funciones automáticas de calibración y calibración sustituyen a la calibración manual tradicional. Las herramientas de calibración se pueden utilizar para marcar las posiciones de las placas para el siguiente proceso de soldadura en bridas y telas de h-beam,ahorrar tiempo y esfuerzo al tiempo que mejora la precisiónTambién se puede hacer tapping en bridas y telas de haz H, mejorando significativamente la eficiencia de producción.
3. El cierre de la pieza de trabajo durante la alimentación y el procesamiento, el levantamiento longitudinal de la pinza y el cierre lateral de empuje, fijación y aflojamiento de la pinza se completan por el sistema hidráulico,que garantiza la fiabilidad del equipo durante el funcionamiento.
4El sistema de control consta de un ordenador host y un PLC, con componentes clave de marcas internacionales de renombre.Datos de diseño estructural generados por sistemas AutoCAD o TEKLA Structures de terceros, como archivos DXF y DSTV, pueden importarse.
En el curso de las actividades de demostración de muestras, la placa de viga CNC para perforación, marcado, and shearing machine is able to effectively exhibit its processing performance while operating on standard H-beam samples (characterized by different flange widths and web thicknesses) as well as channel steel samples with diverse dimensionsLas muestras presentadas en estas demostraciones demuestran claramente la capacidad de la máquina herramienta para realizar un posicionamiento preciso de los orificios, hilos de punción suaves,y patrones de marcado legibles, incorporando así plenamente su alta precisión y fiabilidad en escenarios de aplicación reales..
La máquina CNC de perforación, marcado y corte de h-beam de alta velocidad se aplica principalmente en talleres de estructuras de acero e iniciativas de construcción de puentes.realiza un mecanizado de precisión en vigas H utilizadas para marcos y estructuras de soporteEn el contexto de la construcción de puentes, la construcción de puentes es un proceso de construcción de estructuras de acero.Implementa trabajos de perforación de alta precisión en vigas H. Esto no sólo ayuda a mejorar la integridad estructural de los puentes, sino que también les permite soportar eficazmente las cargas a largo plazo.Con una alta eficiencia operativa, la máquina ofrece un apoyo fiable a estos campos de infraestructura críticos, garantizando el avance sin problemas de los proyectos relacionados.
