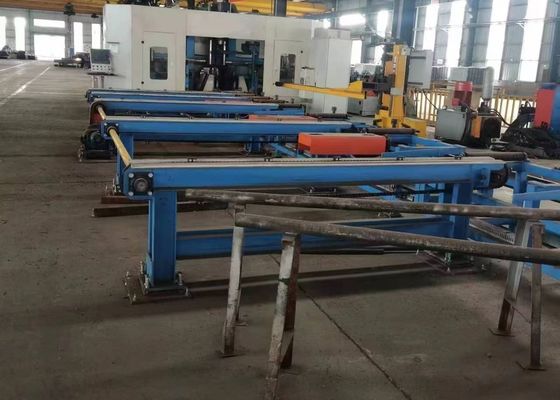

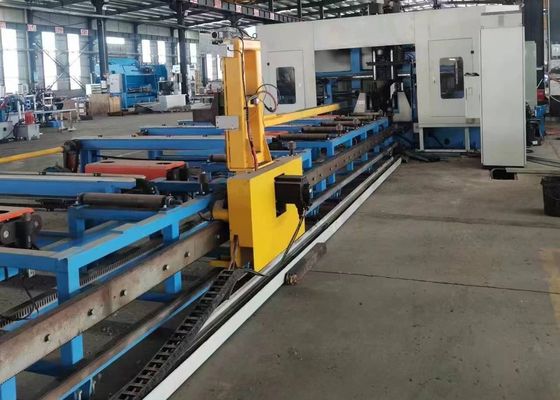

Máquina de taladrado CNC de la serie BHD para vigas H con rango de ancho de 100-500 mm, velocidad de avance del husillo de 0-10 m/min
Aplicación:
Se utiliza principalmente para taladrar, roscar, marcar y punzonar acero en forma de H, acero de canal, acero angular y otros aceros. Se utiliza ampliamente en industrias de estructuras de acero como edificios, garajes, torres y estructuras de rejilla.
Especificaciones:
|
Modelo
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
Ancho de la viga H
rango(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Altura de la viga H
rango(mm)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Acero de canal
rango de ancho(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Acero de canal
rango de altura(mm)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Máx. pieza de trabajo
espesor(mm)
|
40 |
40 |
80 |
80 |
|
Máx. pieza de trabajo
longitud (m)
|
12 o 15 (opcional) |
|
Husillo de taladrado
cantidad
|
Total 3 husillos, un husillo en la unidad superior, lado izquierdo y lado derecho respectivamente
|
|
Agujero del husillo
cono
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Máx. taladrado
diámetro (mm)
|
40 |
40 |
40 |
40 |
|
Motor del husillo
potencia (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Velocidad del husillo
(r/min)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Avance del husillo
velocidad(m/min)
|
0~10 |
0~10 |
0~10 |
0~10 |
|
Avance del eje X
velocidad(m/min)
|
0~40 |
0~20 |
0~20 |
0~20 |
|
Cantidad de herramientas
almacén
|
3 |
3 |
3 |
3 |
|
Almacén de herramientas
tipoy capacidad
|
Tipo fila, 3x4 (opcional) |
|
Unidad de marcado
(opcional)
|
Marcado de disco, 36 caracteres, tamaño de carácter Φ10mm
|
| Sistema CNC |
Siemens alemán, Panasonic japonés, INVT chino
|
| Método de refrigeración |
Refrigeración por pulverización, refrigeración interna + refrigeración externa |
|
General de la máquina
Tamaño (m)
|
Aproximadamente 32x5x3.5 |
Aproximadamente 33x5.5x3.5 |
Aproximadamente 33x5.5x3.5 |
Aproximadamente 33x6x3.5 |
| Potencia total (kW) |
Aproximadamente 55 |
Aproximadamente 55 |
Aproximadamente 60 |
Aproximadamente 60 |
Los parámetros anteriores se pueden ajustar y cambiar de acuerdo con los requisitos específicos del cliente.
1. Equipo de taladrado necesario y especial para la industria de estructuras de acero para edificios.
2. Taladra agujeros en tres superficies en vigas H y canales al mismo tiempo, con alta precisión y alta eficiencia.
3. 7 ejes CNC, completan automáticamente la alimentación y el posicionamiento precisos.
4. Puede reconocer dibujos de piezas de trabajo AUTOCAD y DSTV y convertirlos en programas de mecanizado.
Características del producto
1. El mecanismo de alimentación adopta sujeción y alimentación de carro CNC con alta velocidad y precisión de posicionamiento.
2. Se utilizan tres husillos de alta velocidad BT40 para taladrar las tres caras de la viga H. Adopta una broca de carburo, la velocidad de rotación del husillo puede ser de hasta 3000 rpm. La eficiencia de procesamiento es alta y el efecto de taladrado es bueno. Las virutas que se producen durante el taladrado serán transportadas por el transportador de virutas tipo cadena.
3. El sistema de refrigeración adopta refrigeración por niebla, que tiene las funciones de refrigeración interna y refrigeración externa. Cada caja del husillo de taladrado está equipada con su propia boquilla de refrigeración externa y conector de refrigeración interno, que se puede seleccionar según las necesidades de taladrado. La refrigeración interna y la refrigeración externa se pueden utilizar por separado o simultáneamente.
4. El sistema de cambio automático de herramientas (ATC) se puede equipar de acuerdo con los requisitos de los clientes, sin necesidad de reemplazar la herramienta manualmente, ahorrando tiempo y mejorando la eficiencia del trabajo.
Durante las sesiones de demostración de muestras, la máquina de taladrado, marcado y cizallado de metal de placa de viga CNC es capaz de mostrar eficazmente sus capacidades de procesamiento cuando opera en muestras estándar de vigas H (con anchos de brida y espesores de alma variables), así como en muestras de acero de canal de diversas dimensiones. Las muestras presentadas en estas demostraciones ilustran claramente la capacidad de la máquina herramienta para lograr un posicionamiento preciso de los agujeros, roscas lisas y patrones de marcado legibles, encarnando así plenamente su alta precisión y fiabilidad en escenarios de aplicación del mundo real.
La máquina de taladrado, marcado y cizallado de vigas H CNC de alta velocidad se utiliza principalmente en talleres de estructuras de acero y proyectos de construcción de puentes. Dentro de los talleres de estructuras de acero, realiza un procesamiento de precisión en vigas H empleadas para estructuras de marcos y soporte, estableciendo así una base sólida para el montaje estable de estructuras de acero. En escenarios de construcción de puentes, ejecuta operaciones de taladrado de alta precisión en vigas H, lo que no solo contribuye a mejorar la integridad estructural de los puentes, sino que también les permite soportar eficazmente cargas a largo plazo. Dotada de una alta eficiencia operativa, la máquina proporciona un soporte fiable a estos sectores de infraestructura críticos, salvaguardando el buen progreso de los proyectos relevantes.
