Máquina de perforación de vigas CNC H de 2000-13000 mm Servo motor de perforación de 2 kW
Uso de la máquina herramienta:
Esta máquina herramienta está diseñada principalmente para operaciones de perforación, pinchazo y marcado en materiales de acero como vigas H y acero de canal.Adopta tres husillos de alta velocidad BT40 para realizar operaciones de perforación en tres lados del acero con un husillo asignado a cada ladoEl correspondiente cargador de herramientas de tipo fila puede acomodar hasta 4 especificaciones de brocas.y amplia aplicabilidad.
Especificaciones:
| Parámetro del haz H |
Tamaño máximo ancho x altura |
500 × 500 mm |
| Min. Tamaño ancho x altura |
Las demás: |
| Duración del haz |
2000-13000 mm |
| |
Acero de canalización |
10 # ¢ 40 # |
| Eje principal |
¿Cuánto tiempo? |
3 |
| Modelo |
NT1cultura y cultura |
| Potencia del motor |
11 kW |
| Velocidad del husillo |
100 ‰ 3000 r/min |
| Diámetro del agujero |
Frente de la línea de la línea de la línea |
| Eje CNC |
Potencia del servomotor del eje X |
Aproximadamente 4,5 kW |
| Potencia del servomotor del eje de posicionamiento horizontal de la perforación |
Aproximadamente 1,5 kW |
| Potencia del servomotor del eje de posicionamiento de perforación vertical |
Aproximadamente 3 kW |
| Servo motor de las máquinas de perforación |
Aproximadamente 2 kW |
| Revista de herramientas |
¿Cuánto tiempo? |
3 |
| El tipo |
Estilo de fila |
| Capacidad del cargador de herramientas |
4 por 3 |
| Precisión de procesamiento |
Desviación de la distancia del agujero |
Dos agujeros dentro de 1 metro |
± 05 |
| El valor de la desviación admisible aumenta en ±0,2 mm por cada 1 metro adicional de la distancia del orificio, y el máximo no excede de ±2 mm. |
| Desviación del margen final |
±1,0 mm |
Estructura y configuración de la máquina herramienta

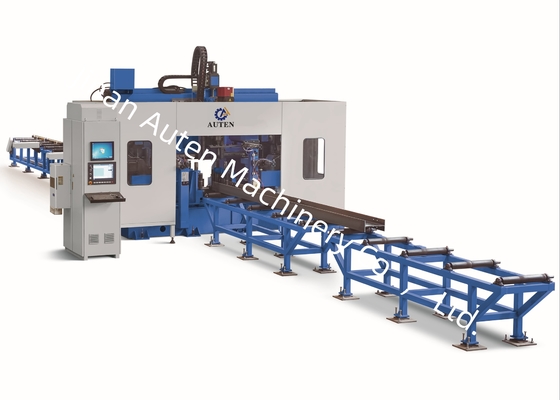

Esta máquina herramienta está compuesta principalmente por una unidad de perforación, un carrito de alimentación, un canal de alimentación, un canal de descarga, un sistema de refrigeración, un sistema hidráulico, un sistema neumático, un sistema de lubricación,La máquina-herramienta adopta un diseño estructural con un lecho fijo y una plataforma móvil para la pieza de trabajo.Esta configuración para la perforación en 3D facilita la implementación de procesos de producción automatizados, mejorando la eficiencia y la coherencia operativas.
1Unidad de perforación
La unidad de perforación se compone principalmente de una base, un lecho de la máquina, un tobogán móvil, un cabezal de husillo, un dispositivo de prensado superior, un dispositivo de sujeción lateral y un cargador de herramientas de tipo fila.

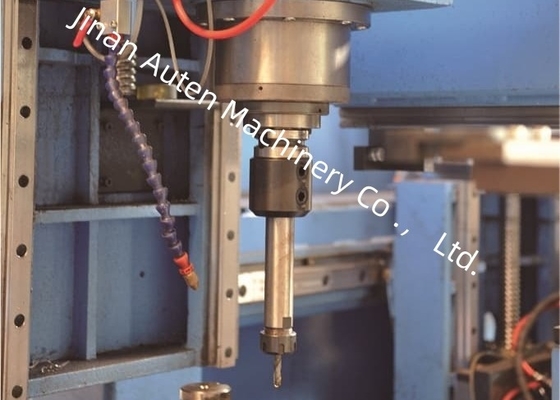

La máquina herramienta está equipada con tres cabezas de husillo, específicamente la cabeza de husillo del lado fijo, la cabeza de husillo del lado móvil y la cabeza de husillo de la unidad superior.Estas cabeceras se utilizan respectivamente para operaciones de perforación en la dirección horizontal y verticalCada cabeza de husillo soporta un funcionamiento independiente y puede realizar tareas de perforación simultáneamente.
2- Alimentando el carro.
El carrito de alimentación está compuesto por engranajes, servomotores y manipuladores.alimenta la pieza de trabajo a lo largo de la dirección XEste diseño garantiza la precisión longitudinal de las operaciones de perforación, sentando una base sólida para una calidad constante de la pieza de trabajo.
3Canal de alimentación
El canal de alimentación está compuesto por un soporte de canal, rodillos de soporte, rodillos de posicionamiento lateral, mecanismos de empuje lateral, bastidores y otros componentes.Con un volumen de carga superior o igual a 10 kgEn el extremo delantero del canal se monta un interruptor fotoeléctrico que detecta el extremo delantero de la pieza de trabajo e identifica la referencia de procesamiento en dirección X.Los rodillos de posicionamiento laterales realizan el posicionamiento aproximado de la pieza de trabajo a lo largo de la dirección Y, mientras que los mecanismos de empuje laterales presionan la pieza de trabajo contra los rodillos de posicionamiento laterales para garantizar un posicionamiento estable.
Esta máquina herramienta está diseñada principalmente para perforar, golpear y marcar operaciones en vigas H, acero de canal y una variedad de otras piezas de acero.Es capaz de procesar componentes de acero con diversas especificaciones, garantizando una alta precisión y eficiencia operativa durante todo el proceso.
En las demostraciones de muestra, por ejemplo, the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsLas muestras expuestas muestran claramente la capacidad de la máquina herramienta para lograr un posicionamiento preciso de los orificios, hilos de pinchazo suaves,y patrones de marcado distintos que reflejan plenamente su alta precisión y fiabilidad en escenarios de aplicación prácticos.
La máquina de perforación de vigas CNC de alta velocidad H se aplica principalmente en talleres de estructuras de acero y proyectos de construcción de puentes.realiza un procesamiento de precisión en vigas H utilizadas para marcos y estructuras de soporteEn los escenarios de construcción de puentes, realiza operaciones de perforación de alta precisión en vigas H,que ayuda a mejorar la integridad estructural para soportar cargas a largo plazoSu alta eficiencia operativa proporciona un apoyo fiable para estos sectores de infraestructura críticos.
