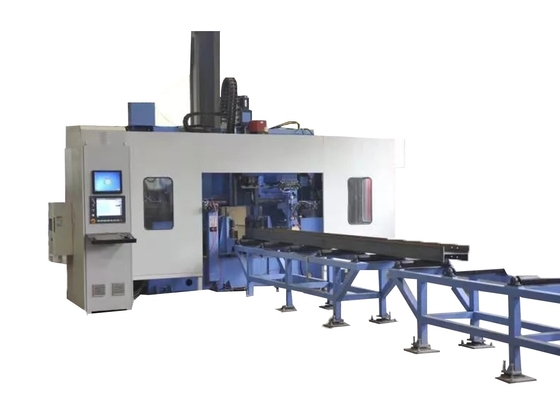

5-30 mm Diámetros de agujero CNC de perforación de vigas de tapping y marcado de la máquina de línea 4 x 3 fila estilo de herramienta revista
Uso de la máquina herramienta:
Esta máquina herramienta está diseñada principalmente para operaciones de perforación, pinchazo y marcado en materiales de acero como acero en forma de H y acero de canal.Utiliza tres husillos de alta velocidad BT40 para perforar las tres superficies del aceroEl correspondiente cargador de herramientas de tipo fila puede acomodar hasta 4 especificaciones de brocas.
Cuenta con una alta eficiencia de procesamiento, alta precisión, operación fácil de usar y amplia aplicabilidad.y cuadrículas.
Estructura y configuración de la máquina herramienta:
Esta máquina herramienta está compuesta principalmente de componentes tales como una máquina de perforación, carruaje de alimentación, canal de alimentación, canal de descarga, sistema de refrigeración, sistema hidráulico, sistema neumático,sistema de lubricación, y el sistema eléctrico.
La máquina herramienta tiene un lecho fijo y una estructura de pieza móvil.
1El carro de alimentación
El carrito de alimentación está compuesto por engranajes, servomotores y manipuladores. El manipulador aprieta la pieza de trabajo y es accionado por un servomotor.la pieza de trabajo se alimenta en la dirección X para garantizar la precisión de procesamiento longitudinal de la perforación.

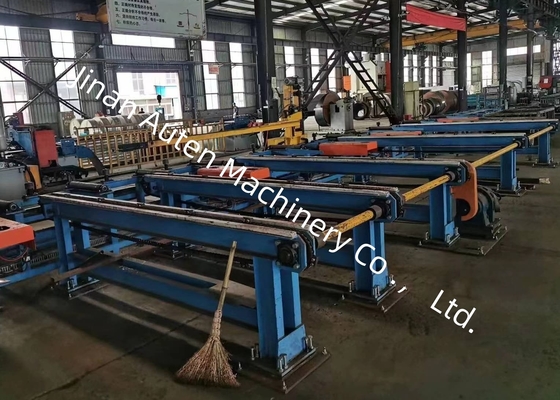

2Canal de alimentación
El canal de alimentación está compuesto por un soporte de canal, rodillos de soporte, rodillos de posicionamiento lateral, mecanismos de empuje lateral, estantes, etc. El canal de alimentación se utiliza para transportar la pieza a procesar.Un interruptor fotoeléctrico se instala en el extremo delantero del canal para detectar el extremo delantero de la pieza de trabajo y determinar la referencia de procesamiento en la dirección XEl rodillo de posicionamiento lateral realiza el posicionamiento áspero de la pieza de trabajo en la dirección Y, y el mecanismo de empuje lateral presiona la pieza de trabajo contra el rodillo de posicionamiento lateral.
Especificaciones:
| Parámetro del haz H |
Tamaño máximo ancho x altura |
500 × 500 mm |
| Min. Tamaño ancho x altura |
Las demás: |
| Duración del haz |
2000-13000 mm |
| |
Acero de canalización |
10 # ¢ 40 # |
| Eje principal |
¿Cuánto tiempo? |
3 |
| Modelo |
NT1cultura y cultura |
| Potencia del motor |
11 kW |
| Velocidad del husillo |
100 ‰ 3000 r/min |
| Diámetro del agujero |
Frente de la línea de la línea de la línea |
| Eje CNC |
Potencia del servomotor del eje X |
Aproximadamente 4,5 kW |
| Potencia del servomotor del eje de posicionamiento horizontal de la perforación |
Aproximadamente 1,5 kW |
| Potencia del servomotor del eje de posicionamiento de perforación vertical |
Aproximadamente 3 kW |
| Servo motor de las máquinas de perforación |
Aproximadamente 2 kW |
| Revista de herramientas |
¿Cuánto tiempo? |
3 |
| El tipo |
Estilo de fila |
| Capacidad del cargador de herramientas |
4 por 3 |
| Precisión de procesamiento |
Desviación de la distancia del agujero |
Dos agujeros dentro de 1 metro |
± 05 |
| El valor de la desviación admisible aumenta en ±0,2 mm por cada 1 metro adicional de la distancia del orificio, y el máximo no excede de ±2 mm. |
| Desviación del margen final |
±1,0 mm |
