3 Conjuntos de revistas de herramientas 3D CNC H Beam Perforación Tapping y máquina de corte Φ10 Unidad de marcado hidráulico

Revistero de herramientas de 3 juegos Máquina de perforación, roscado y corte de vigas H CNC 3D y unidad de marcado hidráulico Φ10 Tamaño de caracteres

Propósito de la línea de producción:

Esta línea de producción está dedicada principalmente a los procesos de perforación, marcado, aserrado y corte de materiales de acero, incluyendo acero en forma de H y acero de canal.

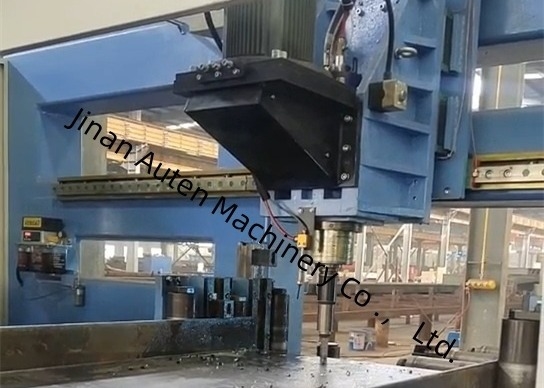

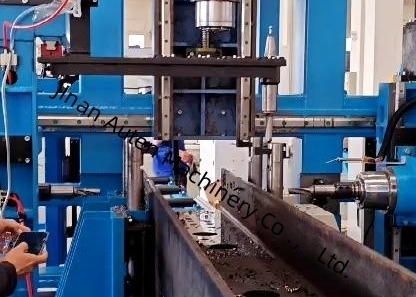

La máquina principal de perforación emplea 3 husillos de alta velocidad BT40 para realizar operaciones de perforación en las tres superficies del acero, con un husillo designado para cada superficie. El revistero de herramientas tipo fila correspondiente puede albergar hasta 4 especificaciones de herramientas. Está dotado de la capacidad de convertir dibujos CAD en programas de procesamiento y de soportar la operación síncrona de múltiples hilos, lo que permite la organización racional de tareas como la perforación, el movimiento de la pieza de trabajo, el cambio de herramienta y el posicionamiento del husillo. Esto permite que dos o tres de estas tareas se realicen simultáneamente, elevando así significativamente la eficiencia de la producción.

La máquina principal de aserrado utiliza una sierra de cinta para realizar cortes de longitud fija en el acero.

Esta línea de producción está equipada con una interfaz de comunicación reservada, lo que facilita la gestión sistematizada de la línea de producción por parte de los clientes en el futuro.

1. Dispositivo de tipografía
Marcar la pieza de trabajo

2. Sistema de refrigeración
Se utiliza el método de refrigeración interna del husillo para enfriar la broca, y también está equipado con un dispositivo de refrigeración externo.

3. Sistema hidráulico
Se utiliza para proporcionar energía para presionar la pieza de trabajo y el dispositivo de tipografía.

4. Sistema neumático
Se utiliza para proporcionar energía para el dispositivo de empuje lateral, el soplado del husillo, etc.

5. Sistema de lubricación

Adopta una combinación de lubricación centralizada y lubricación manual. Se utiliza un dispositivo de lubricación centralizada para lubricar ciertas guías lineales y husillos roscados a una hora y cantidad fijas, y se utiliza la lubricación manual para otros puntos de lubricación.

6. Sistema eléctrico

El sistema de control de la línea de producción está compuesto por una computadora host, PLC, etc.
Método de programación: Ingrese dibujos CAD o parámetros de procesamiento a través de la interfaz USB o el teclado para generar programas de procesamiento. El programa de procesamiento se puede almacenar, llamar, mostrar y comunicar en cualquier momento de acuerdo con el número de pieza. La línea de producción puede realizar tanto el ajuste manual como el control de cada parámetro de procesamiento por separado y el control automático de todo el proceso.

PrincipalEspecificaciones:
