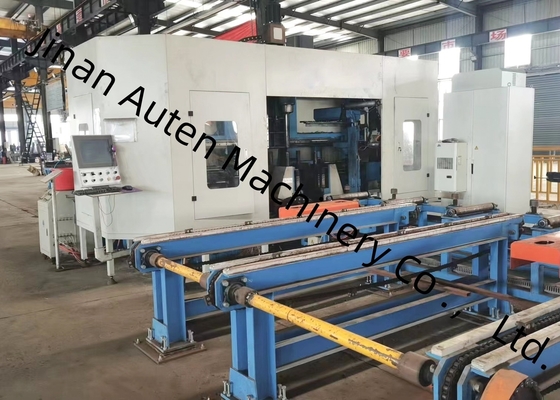

Línea de máquina de taladrado, roscado y aserrado CNC 3D para vigas H, rango de diámetro de taladrado 5-30 mm, husillo de taladrado BT40
Propósito de la línea de producción:

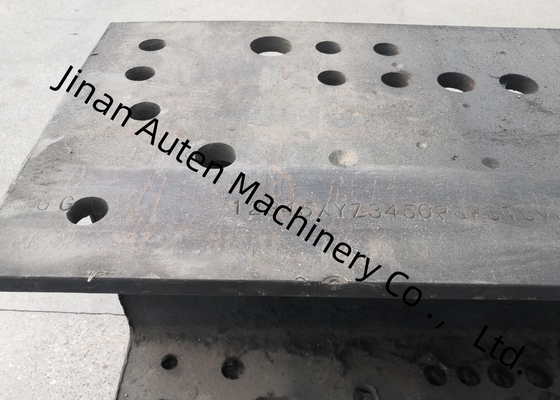

Esta línea de producción está diseñada principalmente para taladrar, marcar, aserrar y cortar materiales de acero como acero en forma de H y acero de canal.
La máquina principal de taladrado utiliza 3 husillos de alta velocidad BT40 para realizar operaciones de taladrado en las tres superficies del acero, con un husillo asignado a cada superficie. El almacén de herramientas tipo fila correspondiente puede acomodar hasta 4 especificaciones de herramientas. Es capaz de convertir dibujos CAD en programas de procesamiento y permitir la operación síncrona de múltiples hilos, lo que permite la disposición racional de tareas como taladrado, movimiento de la pieza de trabajo, cambio de herramienta y posicionamiento del husillo. Esto hace posible completar dos o tres de estas tareas simultáneamente, lo que mejora significativamente la eficiencia de la producción.
La máquina principal de aserrado emplea una sierra de cinta para cortar el acero a una longitud fija.
Esta línea de producción está equipada con una interfaz de comunicación reservada, lo que facilita la gestión futura del sistema de la línea de producción por parte de los clientes.
1. Carro de alimentación de taladrado tridimensional
Se compone de engranajes, servomotores y manipuladores. El manipulador tiene buena rigidez y estabilidad, puede subir y bajar automáticamente de acuerdo con las especificaciones del perfil y sujetar automáticamente la pieza de trabajo. Después de que el manipulador sujeta la pieza de trabajo, es impulsado por el servomotor. Bajo la transmisión de la cremallera y el piñón, la pieza de trabajo se alimenta en la dirección X para garantizar la precisión de procesamiento longitudinal del taladrado.
2. Unidad principal de taladrado tridimensional
La unidad principal de taladrado consta principalmente de una base, una bancada, un carro móvil, una caja de husillo, un dispositivo de prensado superior, un dispositivo de sujeción lateral y un almacén de herramientas de fila.
La bancada tiene buena rigidez y estabilidad, puede soportar la carga y la vibración generadas por el procesamiento a alta velocidad y garantizar la precisión de la máquina herramienta.
Hay 3 cajas de husillo instaladas en la unidad principal de taladrado, a saber, el lado fijo, el lado móvil y la caja de husillo de la unidad superior, que se utilizan para taladrar horizontal y verticalmente respectivamente. Cada caja de husillo puede operarse de forma independiente o completar las operaciones de taladrado al mismo tiempo, lo que mejora en gran medida la eficiencia de la producción. Cada caja de husillo tiene un conjunto de husillos mecánicos de alta velocidad BT40, y el almacén de herramientas tipo fila correspondiente puede instalar hasta 4 diámetros de brocas (cuando no hay herramienta en el husillo), y puede procesar automáticamente 4 diámetros de orificio diferentes cuando la pieza de trabajo se sujeta a la vez.
El avance del husillo es impulsado por un servomotor, y se puede lograr avance rápido, avance de trabajo y retroceso rápido a través del control del programa; el motor del husillo es impulsado por un servomotor del husillo, y la velocidad se ajusta de forma continua con un amplio rango de regulación de velocidad.
Las tres unidades de la caja de husillo están colgadas en el lado de la bancada, y cada unidad de la caja de husillo es impulsada por dos juegos de servomotores para lograr el movimiento horizontal y vertical de la caja de husillo, que es impulsado por un husillo de bolas y guiado por una guía lineal de rodillos de precisión. Este equipo presiona la pieza de trabajo en dos direcciones durante el proceso de taladrado. Hay un mecanismo de prensado accionado por cilindro encima de la pieza de trabajo para presionar la pieza de trabajo contra el rodillo de soporte horizontal, y hay un mecanismo de prensado accionado por cilindro en el lateral para presionar la pieza de trabajo desde el lateral.
3. Canal de descarga de taladrado 3D
Se compone de un reductor, un soporte de canal, un rodillo de soporte, un rodillo de posicionamiento lateral, una cadena, etc.
El canal de descarga de aserrado se utiliza para transportar la pieza de trabajo después del aserrado. El reductor impulsa el rodillo de soporte para impulsar la pieza de trabajo para que se mueva a lo largo de la dirección X.
PrincipalEspecificaciones:
| Parámetro |
Valor |
| Tamaño de la pieza de trabajo |
Rango de ancho |
150～1250mm |
| Rango de altura |
100～600mm |
| Rango de longitud de la materia prima |
2000～12000mm |
| Rango de longitud de la pieza de trabajo terminada |
2000～12000mm |
| Husillo de taladrado |
Número de husillos de taladrado |
3 |
| Conicidad del orificio del husillo |
BT40 |
| Potencia del motor del husillo |
11kW |
| Velocidad de rotación |
200~3000 r/min |
| Rango de diámetro de taladrado |
φ5~φ30 |
| Eje CNC |
Potencia del servomotor del eje X |
Aproximadamente 4.4kW |
| Velocidad máxima del eje X |
40m/min |
| Potencia del servomotor para el eje de posicionamiento horizontal de taladrado |
Aproximadamente 1.5kW |
| Velocidad máxima del eje de posicionamiento horizontal de taladrado |
10m/min |
| Potencia del servomotor del eje de avance horizontal de taladrado |
Aproximadamente 2kW |
| Velocidad máxima del eje de posicionamiento horizontal de taladrado |
10m/min |
| Potencia del servomotor del eje de posicionamiento vertical de taladrado |
Aproximadamente 3kW |
| Velocidad máxima del eje de posicionamiento vertical de taladrado |
10m/min |
| Potencia del servomotor del eje de avance vertical de taladrado |
Aproximadamente 3kW |
| Velocidad máxima del eje de avance vertical de taladrado |
10m/min |
| Almacén de herramientas |
Cantidad |
3 juegos |
| Tipo |
tipo en línea |
| Cantidad de herramientas |
4 x 3 |
| Unidad de marcado hidráulico |
Cantidad de caracteres |
36 |
| Tamaño del carácter |
Φ10 |
