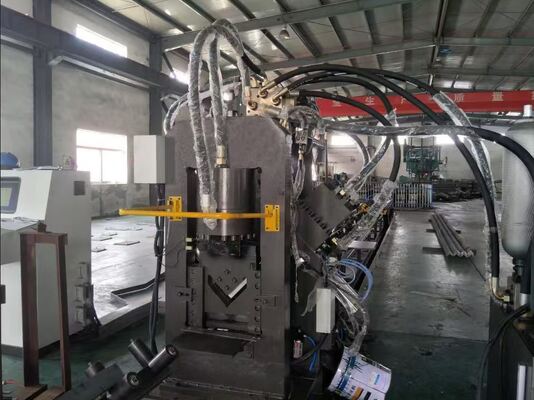

Línea Integrada 3 en 1 de Fabricación de Acero CNC para Procesamiento de Ángulos, Barras Planas y Perfiles

Línea Integrada 3 en 1 para Fabricación de Acero CNC para Procesamiento de Ángulos, Planchuelas y Perfiles

Introducción del Producto:

Está diseñado para operaciones de punzonado, marcado y corte en perfiles de ángulo, planchuelas y perfiles de canal. El equipo se utiliza ampliamente en la producción de herrajes para torres de transmisión, incluyendo crucetas, abrazaderas, placas de conexión de cinco agujeros, arandelas planas y soportes. Al integrar los procesos de punzonado, marcado y cizallado en un único ciclo de producción, la máquina elimina la necesidad de múltiples operaciones independientes. Ofrece alta precisión de mecanizado, excelente productividad, operación simple y puede ser gestionada eficientemente por un solo operador con requisitos mínimos de capacitación.

Parámetros del producto:

1. La máquina se compone principalmente de un sistema de transferencia de material transversal, unidad de carga giratoria, transportador de alimentación, carro de alimentación CNC, módulo de punzonado, módulo de marcado, unidad de cizallado, transportador de descarga, junto con sistemas de control hidráulico, eléctrico y neumático integrados. Estos componentes trabajan juntos para formar una solución de procesamiento CNC completa y altamente eficiente para la fabricación de acero estructural.

2. El equipo integra tecnología avanzada de control CNC con un sistema de alimentación controlado por servo, ofreciendo alta eficiencia de producción, operación estable y excelente precisión de mecanizado. Los componentes hidráulicos, neumáticos y eléctricos clave se seleccionan de fabricantes de renombre mundial, lo que garantiza un rendimiento fiable, una vida útil prolongada y una fiabilidad operativa a largo plazo.

3. Todos los cables de transmisión de señales esenciales, incluidos los cables del codificador y las líneas de comunicación del PLC, adoptan diseños de par trenzado blindado importado. Esta configuración reduce eficazmente la interferencia electromagnética, mejora la estabilidad de la señal y garantiza un posicionamiento de alta precisión y una comunicación fiable del sistema.

4. El ordenador de control industrial está equipado con una interfaz de operación bilingüe chino-inglés, que proporciona una operación intuitiva y visualización gráfica de la información de la pieza. El proceso de programación es simple y eficiente, con soporte directo para importar datos de procesamiento generados por software de anidamiento y trazado CAD. Los operadores solo necesitan introducir parámetros básicos como las dimensiones de la pieza, las especificaciones de los agujeros, los requisitos de marcado y las cantidades de producción para generar programas de mecanizado.

5. La línea de procesamiento de acero angular está equipada con un mecanismo dedicado de soporte y prensado, que permite el mecanizado estable y preciso de perfiles de acero angular con gran deformación, formas irregulares o condiciones de material complejas.

6. Los sistemas de alimentación frontal y trasero se han mejorado con una estructura de guía mejorada y un mecanismo integrado con asistencia de resorte. Este diseño optimizado mejora la estabilidad de la alimentación y elimina eficazmente los problemas de alimentación de material causados por una fuerza de prensado insuficiente durante la operación continua.

7. Se incorpora un sistema inteligente integrado de autodiagnóstico al equipo, que permite el monitoreo en tiempo real del estado de la máquina, la identificación rápida de fallos y procedimientos de mantenimiento simplificados para mejorar la disponibilidad del equipo.

8. El sistema de cizallado de cuchilla única proporciona alta precisión de corte, superficies de corte lisas y limpias, excelente utilización del material y reducción de la generación de desechos, lo que ayuda a mejorar la eficiencia general de la producción y la economía de fabricación.

Este equipo de procesamiento CNC está diseñado para el mecanizado flexible e integral de componentes de acero estructural, incluidos los almas de perfiles de canal, las alas de perfiles de ángulo y las secciones de planchuelas, que también se pueden formar en perfiles curvos o en forma de arco. La máquina integra múltiples funciones, incluido el marcado de precisión, el punzonado preciso y el cizallado de alta calidad, dentro de una única plataforma de procesamiento automatizada. Al combinar la capacidad de mecanizado multifuncional con tecnología CNC avanzada, el sistema permite la fabricación eficiente y precisa de componentes de acero angular, planchuelas y perfiles de canal. Es particularmente adecuado para la producción de componentes estructurales personalizados, desarrollo de prototipos y aplicaciones de fabricación de muestras que requieren una excelente consistencia dimensional, precisión de procesamiento fiable y calidad de superficie superior.

El equipo se aplica ampliamente para operaciones de punzonado, marcado y corte en componentes de acero angular, planchuelas y perfiles de canal. Se utiliza extensamente en la fabricación de accesorios para torres de transmisión, incluyendo crucetas, abrazaderas de sujeción, placas de conexión de cinco agujeros, placas de soporte planas y componentes de soporte de cimentación. A través de un mecanizado de alta precisión y un procesamiento automatizado eficiente, el sistema garantiza una mejora de la eficiencia de producción, una calidad de producto consistente y un rendimiento fiable para la fabricación de estructuras de transmisión de energía.
