Máquina de perforación y marcado de ángulo industrial CNC para la fabricación de torres de energía

Máquina industrial CNC de taladrado y marcado de ángulos para la fabricación de torres de energía

Uso del producto:

Esta línea de producción de punzonado de perfiles angulares CNC, diseñada a medida, está específicamente diseñada para los procedimientos de taladrado y estampado de perfiles angulares de gran tamaño y alta resistencia, un material clave empleado exclusivamente en la fabricación de torres de líneas de transmisión. La línea de producción permite el mecanizado de alta precisión de todos los agujeros requeridos en perfiles angulares, ofreciendo una calidad de agujero superior, una precisión posicional precisa, una eficiencia de producción excepcional y un rendimiento automatizado avanzado.

Parámetros principales:

Características del producto:

La línea de producción de taladrado de perfiles angulares CNC presenta una estructura de fabricación altamente automatizada, que integra un sistema de carga automática de materiales compuesto por un transportador de alimentación transversal y un mecanismo de carga giratorio, un sistema de descarga automática y una unidad de alimentación inteligente de materiales. Todas las operaciones de taladrado, punzonado y marcado de perfiles angulares se pueden completar a través de un único ciclo de procesamiento continuo sin intervención manual durante el mecanizado. Esta automatización avanzada reduce significativamente los requisitos de mano de obra, mejora la eficiencia de la producción y aumenta la consistencia del proceso y la fiabilidad operativa.

La unidad de marcado de la línea de producción de punzonado y marcado de perfiles angulares CNC adopta un diseño estructural cerrado de alta rigidez, lo que garantiza una excelente estabilidad mecánica y una precisión operativa a largo plazo. El sistema de marcado consta de una base de soporte fija montada en el bastidor de la máquina, una plataforma de trabajo móvil y un conjunto de cabezal de marcado de caracteres accionado hidráulicamente. Según los comandos generados por el sistema de control CNC, las operaciones de marcado se realizan automáticamente en las posiciones designadas definidas en los planos de ingeniería. Para adaptarse a perfiles angulares de diferentes especificaciones, la máquina está equipada adicionalmente con un mecanismo de ajuste manual, que permite el posicionamiento vertical flexible del conjunto de marcado móvil y el ajuste preciso de la ubicación del cabezal de marcado según los requisitos de producción específicos.

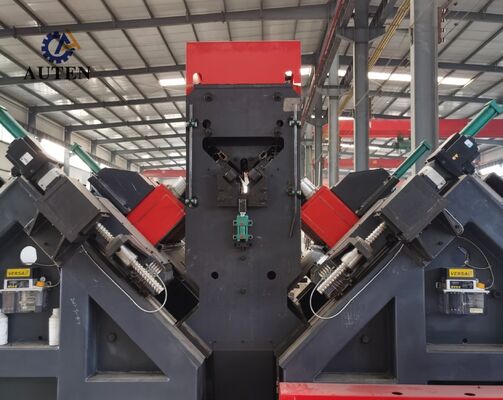

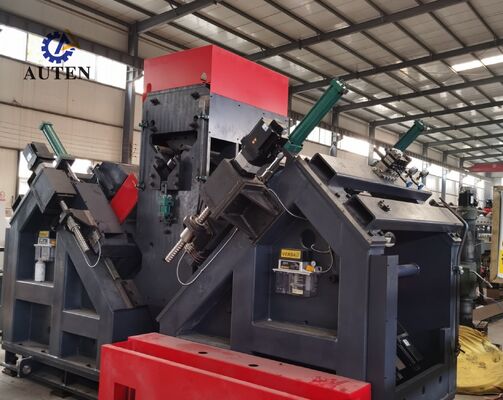

El sistema de taladrado del equipo de procesamiento de torres de transmisión CNC proporciona una precisión de posicionamiento de agujeros y una consistencia de mecanizado excepcionales. El mecanismo de alimentación es accionado por un servomotor de alto rendimiento y utiliza una estructura de transmisión de piñón y cremallera para un movimiento estable del material. Equipado con un sistema de detección de posición de cremallera y un codificador de retroalimentación de posición de alta precisión, el sistema de alimentación forma una arquitectura de control de bucle cerrado completa para garantizar un posicionamiento preciso de la pieza. Mientras tanto, los cabezales de potencia de taladrado que se mueven a lo largo de las dos direcciones de brida del perfil angular son impulsados por servomotores a través de mecanismos de transmisión de husillo de bolas de precisión, lo que garantiza una excelente precisión de posicionamiento de agujeros y una calidad de mecanizado superior en los componentes de perfil angular.

El sistema de control de ordenador industrial está equipado con una interfaz en idioma chino fácil de usar, lo que permite una operación conveniente para el personal de producción. El sistema admite la visualización gráfica de los diseños de las piezas de trabajo y la información de coordenadas de los agujeros, lo que simplifica la verificación del mecanizado y el monitoreo del proceso. Además, permite la importación directa de programas de procesamiento generados por software de programación profesional, lo que mejora significativamente la eficiencia de la gestión, el almacenamiento y la recuperación de programas de mecanizado, al tiempo que mejora la organización general de la producción.

Las muestras de demostración incluyen una amplia gama de especificaciones estándar de perfiles angulares y patrones de agujeros típicos comúnmente aplicados en la fabricación de torres de líneas de transmisión. Estas piezas de trabajo representativas permiten a los clientes, ingenieros e inspectores de calidad evaluar visualmente el rendimiento de mecanizado del equipo, incluida la precisión del taladrado, la calidad del marcado y la consistencia del procesamiento. Proporcionan una referencia práctica y fiable para verificar si el equipo puede satisfacer los requisitos de fabricación reales de la producción de torres de transmisión.

En los proyectos de transmisión de energía de Ultra-Alta Tensión (UHV), las torres de transmisión deben soportar condiciones ambientales severas, situaciones de carga complejas y tensiones estructurales a largo plazo. Este sistema de procesamiento de perfiles angulares CNC juega un papel fundamental en la fabricación de los componentes de perfiles angulares que forman el marco principal de soporte de carga de las torres de transmisión. El equipo realiza operaciones de taladrado y marcado de alta precisión en perfiles angulares utilizados para cuerpos de torre, brazos transversales y otros miembros estructurales clave, asegurando un posicionamiento preciso de los agujeros, un rendimiento de conexión fiable y una excelente precisión de ensamblaje. A través de una integridad estructural mejorada, seguridad operativa y fiabilidad de servicio a largo plazo, el sistema proporciona una solución de fabricación eficiente y fiable para la infraestructura moderna de transmisión de energía y la producción a gran escala de torres de transmisión.
