Máquina de perforación de ángulo CNC Posicionadores duales 5 Ejes Robot de pórtico para soldadura precisa de la torre de transmisión

Máquina de Punzonado Angular CNC con Posicionadores Dobles Robot Gantry de 5 Ejes para Soldadura Precisa de Torres de Transmisión

Introducción del Producto:

Este equipo está específicamente desarrollado para la soldadura automatizada de componentes de base de torres de transmisión. Además de la soldadura de placas de refuerzo, el sistema es capaz de completar las 11 costuras de soldadura principales de la estructura de la base de la torre, soldaduras dedicadas de limpieza de raíz y operaciones de soldadura de juntas de esquina de tapas de sellado. Al integrar tecnología de control robótico inteligente con procesos de soldadura avanzados, el equipo logra una precisión de soldadura superior, una calidad de soldadura uniforme y una mayor eficiencia de producción, proporcionando una solución de fabricación eficiente y confiable para la fabricación moderna de torres de transmisión.

Parámetros Principales:

Características del Producto:

1. Repetibilidad: El sistema proporciona una repetibilidad de posicionamiento de no menos de ±0.05 mm.

2. Precisión de Trayectoria: La precisión de la trayectoria se mantiene dentro de ±0.1 mm.

3. Diseño Estructural: El robot de soldadura por arco presenta una estructura mecánica altamente estable y robusta, diseñada para operaciones industriales continuas y prolongadas.

4. Envolvente de Trabajo: Soporta piezas de hasta 1500 mm de dimensión, cumpliendo con todo el espectro de requisitos de soldadura.

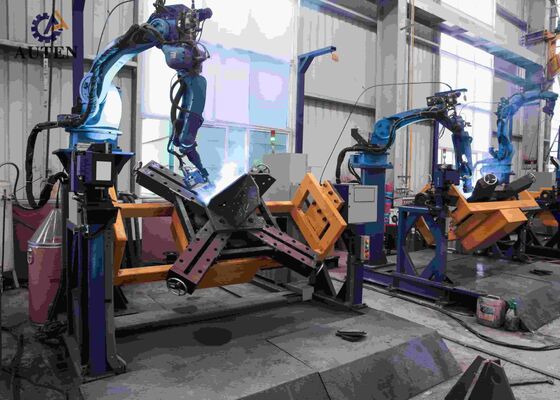

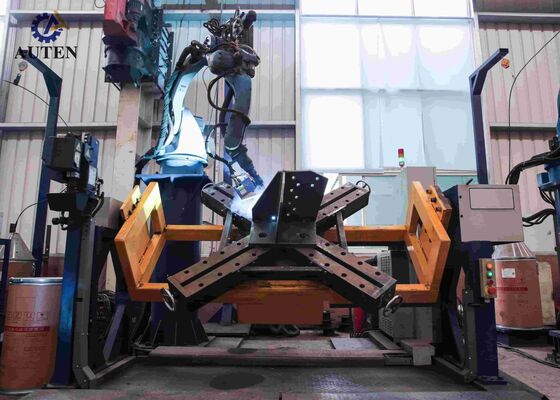

5. Método de Operación: Las piezas se montan en un accesorio posicionador, mientras que el cabezal de soldadura se instala en una plataforma robótica dedicada. Durante la operación, el robot y el posicionador funcionan en sincronización coordinada. Al emplear escaneo de visión robótica combinado con un sistema de seguimiento de costura láser, las trayectorias de soldadura se generan automáticamente sin programación. Esta configuración permite la soldadura de componentes complejos e irregulares con facilidad de operación y mínima capacitación del operador.

1. Sistema de Soldadura
El equipo está equipado con una fuente de poder de soldadura por arco AOTAI de alto rendimiento, que admite múltiples procesos de soldadura, incluyendo MIG, MAG y TIG, para cumplir con los requisitos de aplicaciones de soldadura transversal, longitudinal y vertical. Los parámetros de corriente y voltaje de soldadura se pueden ajustar continuamente según las diferentes estructuras de las piezas, especificaciones de materiales y condiciones de espesor, asegurando un rendimiento de arco estable, una excelente apariencia de la soldadura y una calidad de soldadura consistente.

El sistema está equipado con una antorcha de soldadura Apollo de alta calidad y componentes auxiliares completos de soldadura, incluyendo un mecanismo de alimentación automática de alambre, puntas de contacto y accesorios relacionados. Esta configuración garantiza una entrega suave del alambre, una operación de soldadura confiable y una durabilidad del equipo a largo plazo en condiciones de producción continua.

2. Reconocimiento Inteligente y Conversión Automática de Programas
El sistema integra tecnología avanzada de reconocimiento inteligente y procesamiento de datos, lo que permite la identificación automática de información crítica de soldadura, incluyendo posiciones de soldadura, categorías de costuras y estructuras de juntas, a partir de planos de ingeniería o datos de fabricación digital. La información extraída se convierte automáticamente en programas de soldadura robótica ejecutables, generalmente en aproximadamente 30 segundos. Los programas de soldadura se pueden transferir a través de comunicación Ethernet, interfaces USB y otros métodos estándar de transmisión de datos, lo que permite una preparación de producción rápida y una gestión eficiente del flujo de trabajo.

3. Sistema de Control
① Plataforma de Control Digital:
El equipo adopta una arquitectura de control digital avanzada que proporciona una gestión precisa de la trayectoria robótica y un ajuste flexible de los parámetros de soldadura. Esto asegura un rendimiento de soldadura estable, repetible y de alta calidad durante las operaciones de producción continua.
② Método de Programación:
El sistema admite la programación asistida por visión a través de una interfaz hombre-máquina (HMI) intuitiva, lo que permite a los operadores crear rápidamente programas de soldadura manteniendo un control preciso sobre trayectorias de soldadura complejas, estructuras de juntas y parámetros de proceso.
③ Interfaz de Comunicación:
Se proporcionan múltiples interfaces de comunicación industrial para admitir una conexión fluida con sistemas de producción automatizados, equipos periféricos y plataformas de control a nivel de fábrica. Esto permite una integración eficiente en entornos de fabricación inteligentes y sistemas de gestión de producción coordinada.

4. Estructura de Soporte del Posicionador
El posicionador del robot adopta una estructura de soporte de alta resistencia y alta rigidez diseñada para soportar las cargas dinámicas generadas por el movimiento robótico y el posicionamiento de piezas pesadas durante las operaciones de soldadura. Su construcción robusta garantiza una excelente estabilidad de posicionamiento, una precisión de soldadura superior y una operación confiable a largo plazo. El diseño de instalación optimizado simplifica la puesta en marcha, el mantenimiento y el servicio del equipo, al tiempo que maximiza el rango de trabajo del robot y la eficiencia operativa general.

5. Sistema de Protección de Seguridad
El sistema completo está diseñado con una clasificación de protección IP54 o superior, proporcionando protección efectiva contra el polvo, la humedad y otras influencias ambientales comúnmente presentes en las instalaciones de fabricación industrial. Esto garantiza una operación segura, un rendimiento confiable y una vida útil prolongada en entornos de producción exigentes.

6. Programación de Robots e Importación de Datos
El sistema de soldadura robótica admite múltiples métodos de programación y soluciones de entrada de datos, incluyendo la importación directa de archivos CAD, escaneo asistido por visión artificial y programación basada en parámetros sin enseñanza manual tradicional. Compatible con varios formatos de dibujos de ingeniería y programas, el sistema proporciona una operación flexible, procedimientos de programación simplificados y una preparación eficiente para la producción de soldadura automatizada.

7. Sistema de Soldadura Robótica
El equipo integra un robot industrial de soldadura de 6 ejes que presenta un amplio rango de movimiento y flexibilidad multidireccional, lo que permite que la antorcha de soldadura se acerque a piezas complejas desde diferentes ángulos. Esta configuración avanzada admite varias posiciones de soldadura y geometrías de juntas complicadas, incluyendo costuras de soldadura curvas tridimensionales. Con excelente precisión, repetibilidad, adaptabilidad y eficiencia de producción, el sistema de soldadura robótica ofrece un rendimiento confiable para aplicaciones de fabricación de torres de transmisión de alta demanda.

Este sistema automatizado de soldadura robótica está específicamente desarrollado para la fabricación de ensamblajes de bases de torres de transmisión, donde desempeña un papel crucial para garantizar la integridad estructural y la confiabilidad de los cimientos de las torres. Además de soldar placas de refuerzo, el equipo completa automáticamente las 11 costuras de soldadura estructurales primarias, la soldadura dedicada de limpieza de raíz y la soldadura de tapas de sellado y juntas de esquina. A lo largo del ciclo de soldadura, el sistema mantiene un posicionamiento preciso de la pieza, una penetración de soldadura consistente y una formación uniforme del cordón de soldadura en cada conexión crítica. Al automatizar estas operaciones de soldadura esenciales, el equipo mejora significativamente la consistencia de la soldadura, la eficiencia de producción y la resistencia estructural, lo que lo convierte en una solución ideal para la fabricación de bases de torres de transmisión de alta calidad y la producción industrial a gran escala.
