Utilizado para vigas de camiones ligeros, punzonadora de vigas longitudinales CNC, línea de procesamiento de chapa
Introducción del producto:

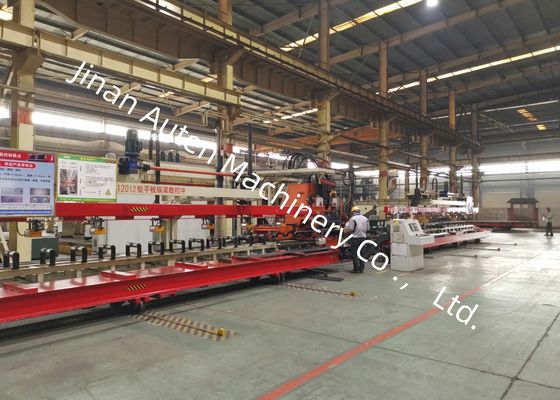

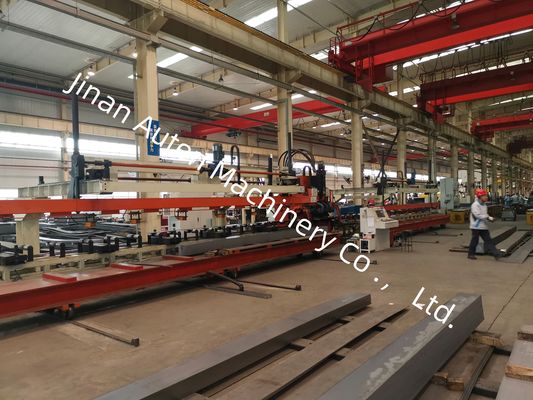

Nuestra empresa ha desarrollado con éxito una línea avanzada de procesamiento de chapa metálica CNC de alto rendimiento dedicada al punzonado de precisión de vigas longitudinales de automóviles de alta resistencia. Diseñado específicamente para componentes de vigas ultra anchas y de calibre grueso utilizados en camiones pesados, vehículos mineros, equipos de construcción y otros vehículos comerciales especializados, el sistema ofrece una precisión de mecanizado excepcional, una alta eficiencia de producción y una estabilidad operativa excepcional, lo que lo convierte en una solución ideal para la fabricación de chasis de vehículos modernos.
Principales parámetros técnicos:
| No. |
Nombre |
Valor |
| 1 |
Fuerza nominal |
1200KN |
| 2 |
Tamaño y rango de la placa de procesamiento |
| 3 |
Longitud |
4000~8000mm |
| Ancho |
200~550 mm |
| Espesor |
3~6mm |
| Doblado de hoz de material de hoja entrante |
≤7mm/10m |
| Desnivel de la hoja en el eje X |
≤10 mm/1000 mm, ≤20 mm/8000 mm |
| Desigualdad de la hoja del eje Y |
5mm |
| Deformación de hojas |
≤50mm |
| Propiedades mecánicas del material laminar. |
σb=510～850N/mm2 |
| 4 |
Máx. Diámetro de punzonado |
ø60mm |
| 5 |
Número de módulos |
25 |
| 6 |
Máx. velocidad |
| eje x |
Máximo=50 m/min |
| Eje Y |
Máximo=30 m/min |
| 7 |
Precisión de procesamiento |
| eje x |
±0,25/600 mm, ±0,50/3000 mm, ±0,7/8000 mm |
| Eje Y |
±0,2 mm/600 mm |
| 8 |
Método de procesamiento |
Filtración |
| 9 |
Referencia |
El eje X está a lo largo de la placa y la coordenada X del orificio se basa en el extremo de la placa; el eje Y es el ancho de la placa y la referencia es la línea central.
|
| 11 |
Modo de funcionamiento |
Manual, automático |
Características del producto
1. La línea de producción está equipada con el avanzado sistema de control CNC 828D integrado con un sistema de servoalimentación de alto rendimiento. Esta combinación garantiza velocidades de producción rápidas y al mismo tiempo mantiene una precisión dimensional superior, una repetibilidad excelente y una calidad de mecanizado constante en cada ciclo de producción.
2. Se incorpora un dispositivo de centrado automático servoaccionado en el conjunto de rodillos de soporte del material, lo que permite el procesamiento eficiente de vigas longitudinales con diversas geometrías de sección transversal. El sistema compensa automáticamente las variaciones de altura que oscilan entre 0 y 200 mm, lo que garantiza una alineación precisa de la pieza de trabajo y un rendimiento de alimentación estable.
3. El equipo tiene capacidad para hasta 25 matrices de punzonado de diferentes diámetros. Su configuración optimizada de herramientas permite un reemplazo rápido de matrices y una instalación conveniente, lo que reduce significativamente el tiempo de configuración y mejora la flexibilidad de producción y la eficiencia operativa.
4. El ciclo completo de fabricación, incluida la carga de material, el punzonado y la descarga de piezas terminadas, está completamente automatizado. Este proceso de producción integrado minimiza la intervención manual, reduce los requisitos de mano de obra y aumenta sustancialmente la productividad general de fabricación.
5. Los desechos generados durante las operaciones de punzonado se eliminan automáticamente a través de un sistema integrado de recolección de desechos, lo que mantiene un ambiente de trabajo limpio, evita la acumulación de material y garantiza una producción continua e ininterrumpida.
6. El software de programación inteligente admite la importación directa de dibujos de AutoCAD y archivos DXF generados por las principales plataformas CAD. Con una intuitiva interfaz hombre-máquina (HMI), el software convierte automáticamente los datos de diseño en programas de mecanizado, simplificando los procedimientos de programación, acortando el tiempo de configuración y minimizando los errores de programación.

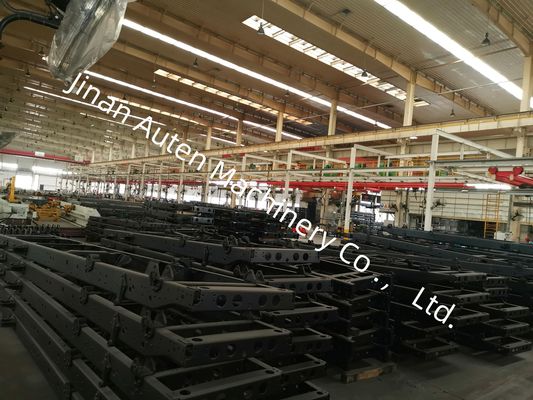

La exhibición de productos presenta una colección cuidadosamente seleccionada de muestras de vigas longitudinales terminadas fabricadas en esta línea de producción automatizada, que representan una variedad de especificaciones comúnmente aplicadas en camiones mineros, vehículos comerciales pesados, maquinaria de construcción y equipos de transporte especializados. Estas piezas de demostración ilustran claramente la excepcional precisión de posicionamiento de orificios de la máquina, su superior calidad de punzonado y su excepcional consistencia dimensional, lo que permite a los clientes, ingenieros e inspectores de calidad evaluar directamente la capacidad de mecanizado, la precisión de fabricación y la confiabilidad de la producción del equipo.
Esta avanzada punzonadora de vigas longitudinales CNC está diseñada específicamente para punzonar con precisión vigas longitudinales planas utilizadas en la industria de fabricación de automóviles. Se aplica ampliamente en la producción de vigas longitudinales de chasis para camiones pesados, vehículos mineros, maquinaria de construcción y otros vehículos comerciales especializados. Al producir patrones de orificios de alta precisión que satisfacen estrictos requisitos de ingeniería y ensamblaje estructural, el equipo proporciona una solución de fabricación confiable para componentes críticos de soporte de carga. Su alta precisión de mecanizado, rendimiento operativo confiable y capacidad de producción automatizada contribuyen significativamente a una mejor eficiencia de fabricación, una mayor integridad estructural y una calidad del producto consistentemente superior.
