4-9mm espesor de la placa Cnc automática de la hoja de metal de perforación de la línea de procesamiento para el vehículo pesado
Introducción del producto:

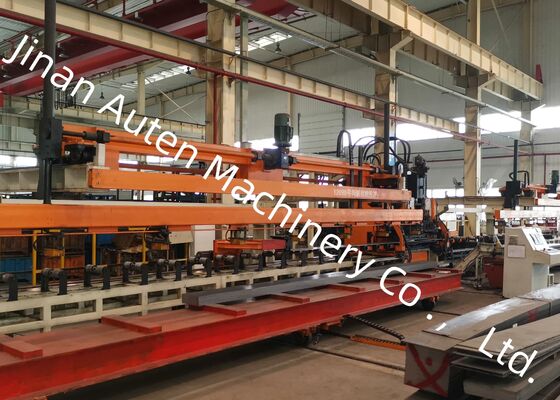

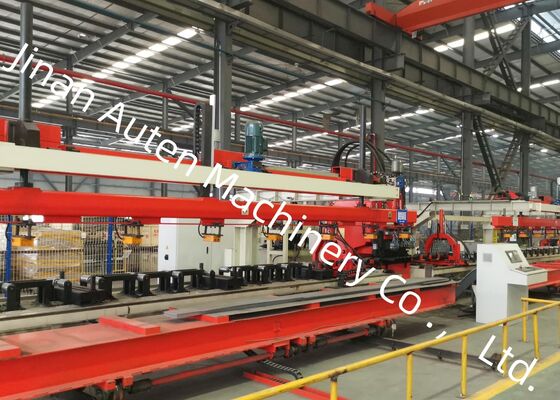

Nuestra empresa ha diseñado y desarrollado de forma independiente un estado de la técnica,una línea de procesamiento automatizado de chapa de metal de alto rendimiento diseñada específicamente para perforar con precisión vigas longitudinales de alta resistencia para automóvilesEl sistema está optimizado para el procesamiento de componentes de vigas longitudinales ultraanchas y de calibre pesado comúnmente utilizados en vehículos pesados, camiones mineros, maquinaria de construcción,y otros vehículos comerciales especializados, ofreciendo una productividad excepcional, precisión de mecanizado y fiabilidad operativa.
Parámetros técnicos principales:
| - No, no es así. |
Nombre |
Valor |
| 1 |
Fuerza nominal |
Las demás: |
| 2 |
Tamaño y rango de las placas de procesamiento |
| 3 |
Duración |
Cubiertas de aluminio |
| Ancho |
200 ̊550 mm |
| El grosor |
3 ̊6 mm |
| Material de la hoja de entrada de la hoz de flexión |
≤ 7 mm/10 m |
| Desnivel de las láminas en el eje X |
Se aplican las siguientes medidas: |
| Desnivel de las láminas en el eje Y |
5 mm |
| Deformación de láminas |
≤ 50 mm |
| Propiedades mecánicas del material de chapa |
Se aplicará el método de ensayo siguiente: |
| 4 |
Diámetro de punción máximo |
φ60 mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidad máxima |
| Eje X |
La velocidad máxima es de 50 m/min |
| Eje Y |
Se aplicarán las siguientes medidas: |
| 7 |
Precisión del procesamiento |
| Eje X |
Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. |
| Eje Y |
±0,2 mm / 600 mm |
| 8 |
Método de tratamiento |
Filtración |
| 9 |
Referencia |
El eje X está a lo largo de la longitud de la placa, y la coordenada X del agujero se basa en el extremo de la placa; el eje Y es el ancho de la placa, y la referencia es la línea central.
|
| 11 |
Modo de funcionamiento |
Manual, automático |
Características del producto

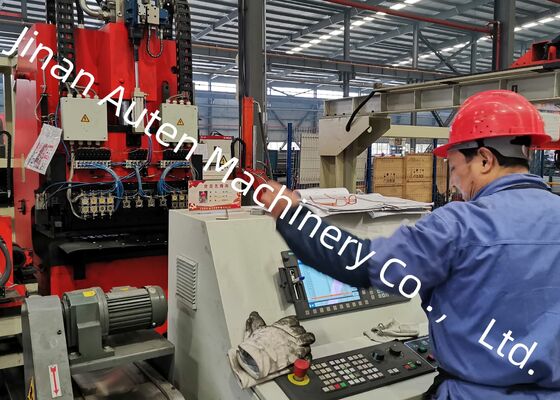

1La línea de producción está equipada con el avanzado sistema de control CNC 828D integrado con tecnología de alimentación servo-conducida de alto rendimiento.Esta configuración garantiza una producción de alta velocidad manteniendo una precisión dimensional excepcional y una calidad de mecanizado repetible para cada pieza de trabajo.
2En el sistema de rodillos de apoyo de alimentación está incorporado un mecanismo de centro automático controlado por servo, que permite un procesamiento eficiente de vigas longitudinales con diferentes perfiles transversales.El sistema compensa automáticamente las variaciones de altura que van desde 0 a 200 mm., garantizando un posicionamiento preciso del material y un rendimiento de alimentación estable.
3La máquina es capaz de acomodar hasta 25 matrices de perforación de diferentes diámetros.Reducción significativa del tiempo de instalación y mejora de la flexibilidad de la producción.
4La carga de materiales, el perforado y la descarga de piezas terminadas se realizan automáticamente durante todo el ciclo de producción.reduce los costos laborales, y maximiza la eficiencia de la producción.
5. La chatarra generada durante el proceso de perforación se descarga y se recoge automáticamente a través de un sistema integrado de eliminación de residuos, manteniendo un entorno de producción limpio y garantizando una producción continua,funcionamiento ininterrumpido de la máquina.
6El software de programación inteligente admite la importación directa de dibujos de AutoCAD y archivos DXF generados por los sistemas CAD convencionales.el software convierte automáticamente los datos de diseño en programas de mecanizado, simplificando los procedimientos de programación, acortando el tiempo de preparación de la producción y minimizando la posibilidad de errores de programación.
La exhibición del producto incluye una gama cuidadosamente seleccionada de muestras de haces longitudinales terminados fabricados por esta línea de producción automatizada,que cubre múltiples especificaciones comúnmente utilizadas en los camiones de mineríaEstas piezas de trabajo de demostración muestran claramente la excepcional precisión de posicionamiento de agujeros de la máquina, la calidad superior de punzamiento, la calidad de la máquina y el rendimiento de la máquina.y excelente consistencia dimensional, proporcionando a los clientes, ingenieros y personal de inspección una evaluación directa de la precisión de mecanizado y el rendimiento de fabricación del equipo.
Este avanzado sistema de perforación CNC está diseñado específicamente para perforar con precisión vigas longitudinales planas utilizadas en la industria de fabricación automotriz.Es especialmente desarrollado para el procesamiento de vigas longitudinales de chasis para camiones, vehículos de minería, equipos de construcción y otros vehículos comerciales pesados.la máquina proporciona una solución de fabricación fiable para componentes críticos de carga, garantizando una calidad superior del producto, la integridad estructural y la eficiencia de producción.
