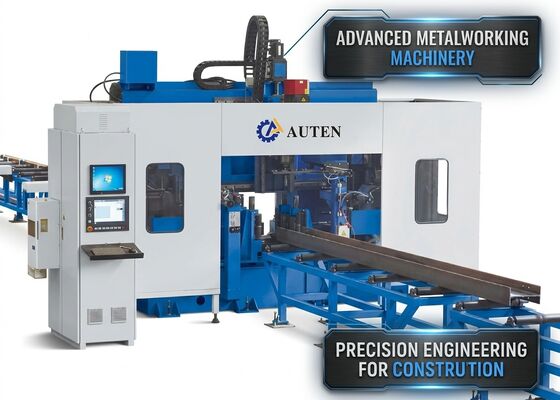

línea 3 revistas de la máquina de proceso del aserrado de la perforación del haz del CNC I del poder total 55KW
Industria de aplicaciones:
Esta máquina herramienta está diseñada específicamente para operaciones de perforación en perfiles de acero de sección en H. Equipado con tres husillos de perforación de precisión de alta velocidad, ofrece una precisión de mecanizado excepcional, un rendimiento confiable y una operación fácil de usar. Como pieza clave de equipo para la industria del acero estructural, se utiliza ampliamente en la construcción de edificios, fabricación de puentes, torres de transmisión de energía, estructuras de celosía y otras aplicaciones de fabricación de acero.
Presupuesto:
| Modelo |
BHD700/3 |
| H Rango de ancho de haz (mm) |
100~700 |
| H Rango de altura del haz (mm) |
100~500 |
| Rango de ancho de canal de acero (mm) |
100~700 |
| Rango de altura del canal de acero (mm) |
100~250 |
| Máx. espesor de la pieza (mm) |
40 |
| Máx. longitud de la pieza de trabajo (m) |
12 o 15 (opcional) |
| Cantidad de husillo de perforación. |
Total de 3 husillos, un husillo en la unidad superior, lado izquierdo y lado derecho respectivamente |
| Cono del agujero del husillo |
BT40 |
| Diámetro máx. de perforación (mm) |
40 |
| Potencia del motor del husillo (kW) |
15/11 |
| Velocidad del husillo (r/min) |
100~3000 |
| Velocidad de alimentación del husillo (m/min) |
0~10 |
| Velocidad de alimentación del eje X (m/min) |
0~20 |
| Cantidad de almacén de herramientas |
3 |
| Tipo y capacidad del almacén de herramientas |
Tipo de fila, 3x4 (opcional) |
| Unidad de marcado (opcional) |
Escritura de discos, 36 caracteres, tamaño de caracteres Φ10 mm |
| sistema CNC |
Alemán, Japón, China INVT |
| Método de enfriamiento |
Enfriamiento por pulverización, enfriamiento interno + enfriamiento externo |
| Tamaño total de la máquina (m) |
Aproximadamente 33x5,5x3,5 |
| potencia total(kW) |
alrededor de 55 |
| Los parámetros anteriores se pueden ajustar y cambiar según los requisitos específicos del cliente. |
Componentes de la línea de máquinas perforadoras CNC
La línea de producción de perforación CNC se compone principalmente del bastidor principal de la máquina, el sistema de alimentación CNC, el transportador de salida, el sistema de enfriamiento, la unidad hidráulica, el sistema neumático, el sistema de lubricación, el sistema de control eléctrico y el carro de recolección de chatarra. La línea adopta un diseño de plataforma fija combinado con un mecanismo de soporte de pieza de trabajo móvil. Esta configuración permite operaciones de perforación tridimensional y una producción totalmente automatizada, lo que garantiza un rendimiento de fabricación eficiente, estable y continuo.
1. Cuerpo principal de la máquina
El conjunto principal de la máquina consta de una base de la máquina, una plataforma, una mesa deslizante móvil, un cabezal de husillo, una unidad de sujeción superior, un dispositivo de sujeción lateral y un almacén de herramientas de tipo fila. La bancada de la máquina está diseñada con una rigidez y estabilidad estructural excepcionales, lo que le permite soportar fuerzas de corte y vibraciones generadas durante el mecanizado de alta velocidad. Esta construcción robusta garantiza una precisión de mecanizado constante y una fiabilidad operativa a largo plazo.
2. Sistema de enfriamiento
Las herramientas de perforación se enfrían mediante un avanzado sistema de enfriamiento de aerosol que combina aire comprimido con líquido refrigerante. Esta solución reduce significativamente el consumo de refrigerante, reduce los costos operativos, minimiza el desgaste de las herramientas y respalda la producción ambientalmente responsable. Una boquilla de enfriamiento flexible montada en el cabezal del husillo permite un ajuste conveniente de la dirección de pulverización, asegurando un enfriamiento continuo y efectivo durante todo el proceso de perforación.
3. Sistema de lubricación
El sistema de lubricación incorpora funciones de lubricación automática centralizada y de lubricación manual. La unidad de lubricación centralizada brinda lubricación precisa a guías lineales y husillos de bolas designados, mientras que los puntos de lubricación auxiliares se mantienen manualmente para garantizar un funcionamiento confiable de la máquina y una vida útil prolongada.
Esta máquina herramienta está desarrollada específicamente para operaciones de taladrado, roscado y marcado en vigas en H, canales de acero y una amplia gama de perfiles de acero estructural. Puede procesar de manera eficiente piezas de trabajo de diversos tamaños y especificaciones mientras mantiene una alta precisión y productividad durante todo el ciclo de mecanizado. Durante las demostraciones de equipos, normalmente se utilizan muestras de vigas en H estándar con diferentes anchos de ala y espesores de alma, así como muestras de canales de acero de diferentes dimensiones, para mostrar las capacidades de procesamiento. Estas muestras de demostración ilustran claramente el posicionamiento preciso de los agujeros, el roscado de alta calidad y los distintos resultados de marcado, lo que demuestra plenamente la precisión superior y el rendimiento confiable de la máquina en aplicaciones del mundo real.
La máquina perforadora de vigas en H CNC de alta velocidad se emplea ampliamente en instalaciones de fabricación de acero estructural y proyectos de construcción de puentes. En talleres de fabricación de acero, realiza operaciones de perforación de alta precisión en vigas en H utilizadas en marcos estructurales y sistemas de soporte, proporcionando una base confiable para un montaje e instalación precisos. En aplicaciones de ingeniería de puentes, la máquina ofrece una perforación precisa de componentes de vigas en H, lo que mejora la resistencia estructural y garantiza un rendimiento de carga a largo plazo. Con su alta productividad y capacidad de mecanizado confiable, el equipo brinda soporte esencial para grandes proyectos de infraestructura, contribuyendo a la ejecución eficiente del proyecto y su finalización oportuna.
