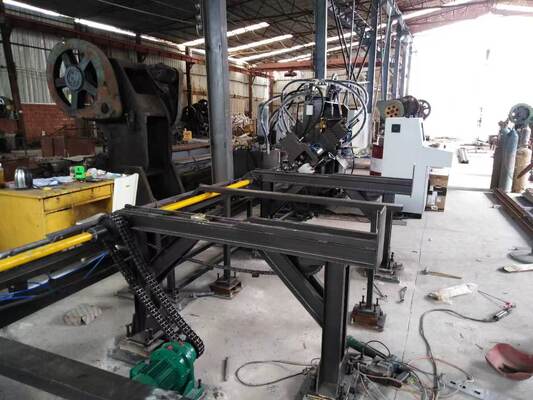

Línea de procesamiento de perforación de acero CNC 3 en 1 para acero de ángulo barras planas de acero de canal 3 perforadores por lado
Introducción del producto:
Está diseñado para perforar, marcar y cortar secciones de acero angular, acero plano y acero de canal.incluidos los brazos cruzadosEn la actualidad, la industria de la fibra de vidrio se ha desarrollado en el sector de la fabricación de productos para la fabricación de fibra de vidrio, así como en el sector de la fabricación de productos para la fabricación de fibra de vidrio.la máquina elimina la necesidad de múltiples operaciones independientesOfrece una alta precisión de mecanizado, una excelente productividad, un funcionamiento sencillo y puede ser manejado de manera eficiente por un solo operador con requisitos mínimos de formación.
Parámetros del producto:
| Modelo |
Se trata de un sistema de control de las emisiones. |
| Funciones |
Las demás máquinas y aparatos para la fabricación de piezas |
| Tamaño del ángulo (mm) |
40x40x3x100x100x8 (agujero con ranura)
40x40x3x100x100x10 (agujero redondo)
|
| Tamaño de acero plano (mm) |
40x3 ~ 140x10 |
| Acero de conducción (mm) |
80x5 ~ 140x8 |
| Diámetro máximo del orificio (mm) |
Para los vehículos de las categorías M1, M2 y N3 |
| Fuerza de punción (kN) |
800 |
| Fuerza de marcado (kN) |
630 |
| Fuerza de corte (kN) |
1250 |
| Duración máxima del espacio en blanco (m) |
9 |
| Duración máxima del acabado (m) |
9 |
| Punchos por lado |
3 |
| Grupo de letras de marcado |
4 |
| Dimensión de la letra (mm) |
14 × 10 × 19 |
| Las demás máquinas y aparatos |
3 |
| Modo de corte |
Las demás máquinas de corte |
| Velocidad del ángulo de alimentación (m/min) |
80 |
| Precisión de procesamiento |
Conformidad con GB2694 |
| Función del programa |
Muestra de fallas en tiempo real |
| Modo de programación |
Entrada por teclado, interfaz RS232,fDisco irregular y interfaz USB
|
Características del producto:

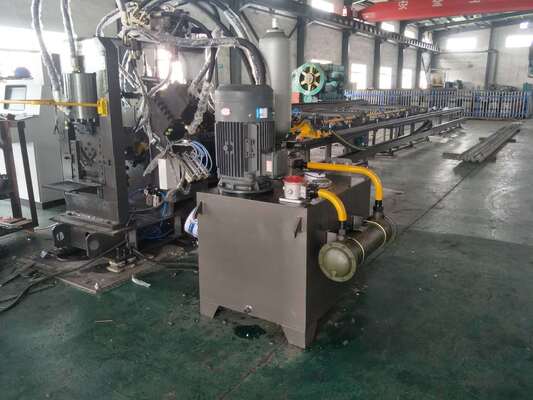

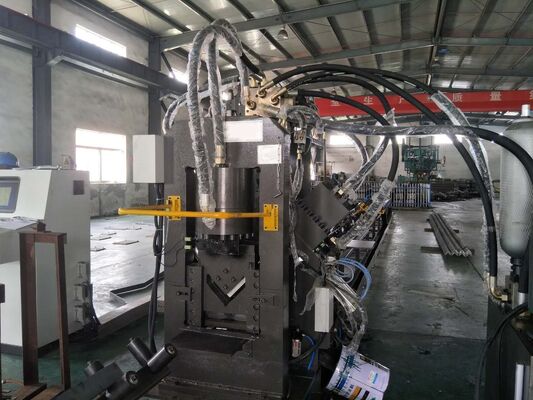

1La máquina consiste principalmente en un sistema de transporte transversal, un mecanismo de carga giratorio, un transportador de alimentación, un carro de alimentación CNC, una estación de perforación, una estación de marcado, una estación de corte,transportador de descarga, así como sistemas hidráulicos, eléctricos y neumáticos.
2El equipo adopta tecnología de control CNC avanzada combinada con alimentación servo-conducida, lo que garantiza una alta eficiencia de producción y una precisión de mecanizado confiable.y los componentes eléctricos proceden de fabricantes reconocidos internacionalmente para garantizar la estabilidad operativa a largo plazo.
3Todos los cables críticos de transmisión de señales, incluidos los cables de encoder y los cables de comunicación PLC,utilizar cables de par retorcido blindados importados para evitar eficazmente las interferencias de la señal y mantener la precisión del posicionamiento.
4El ordenador de control industrial cuenta con una interfaz bilingüe chino-inglés, que ofrece un funcionamiento fácil de usar y una visualización gráfica de la pieza de trabajo.La programación es sencilla y admite la importación directa de datos generados por software de anidación o lofting CADLos operadores sólo necesitan introducir las dimensiones de la pieza de trabajo, las especificaciones del orificio, las marcas de referencia y las cantidades de producción.
5La línea de procesamiento angular está equipada con un mecanismo de soporte y retención especializado, que permite el mecanizado estable de secciones de acero angular con deformaciones significativas o perfiles irregulares.
6Los conjuntos de alimentación delantero y trasero han sido ampliamente mejorados con un riel de guía optimizado y una estructura de resorte integrada.proporcionar una mayor estabilidad de alimentación y resolver eficazmente los problemas asociados con la presión insuficiente del muelle durante el avance del material.
7Se incluye un sistema de monitorización integrado de autodiagnóstico, que permite la detección rápida de fallos y facilita los procedimientos de mantenimiento.
8El mecanismo de corte de una sola hoja proporciona superficies de corte limpias y lisas, al tiempo que maximiza la utilización del material y minimiza la generación de chatarra.
Este equipo se ha desarrollado para el mecanizado CNC versátil de componentes estructurales de acero, incluidas las superficies de trama de acero de canal, ambas bridas de acero angular y secciones planas de acero,que también pueden ser transformados en perfiles curvos o en forma de arcoLa máquina realiza múltiples operaciones, incluyendo el marcado preciso, el punzamiento preciso y el corte de alta calidad, dentro de una sola configuración integrada.que garantiza una, fabricación de alta precisión de acero angular, acero plano y componentes de acero de canal, por lo que es una solución ideal para piezas estructurales personalizadas, fabricación de prototipos,y producción de muestras que requieren una precisión dimensional constante y una calidad de procesamiento superior.
El equipo se utiliza para perforar, marcar y cortar componentes de acero, acero plano y acero de canal.incluidos los brazos cruzados, abrazaderas de sujeción, placas de conexión de cinco agujeros, almohadillas planas y bases de soporte, lo que garantiza una fabricación eficiente y una calidad del producto fiable.
