Proceso Ángulo de acero acero plano y acero de canal CNC punción de marcaje línea de corte para la torre
Introducción del producto:
Se utiliza para perforar, marcar y cortar el acero angular, el acero plano y el acero de canal.placas de conexión de cinco agujerosEl equipo permite un procesamiento integrado de punzamiento, corte y corte de piezas.y marcado en un solo flujo de trabajo sin necesidad de operaciones separadasOfrece una alta precisión de mecanizado, una eficiencia de producción superior y puede ser operado por un solo trabajador, con una operación sencilla y una facilidad de entrenamiento.
Parámetros del producto:
| Modelo |
Se trata de un sistema de control de las emisiones. |
| Funciones |
Las demás máquinas y aparatos para la fabricación de piezas |
| Tamaño del ángulo (mm) |
40x40x3x100x100x8 (agujero con ranura)
40x40x3x100x100x10 (agujero redondo)
|
| Tamaño de acero plano (mm) |
40x3 ~ 140x10 |
| Acero de conducción (mm) |
80x5 ~ 140x8 |
| Diámetro máximo del orificio (mm) |
Para los vehículos de las categorías M1, M2 y N3 |
| Fuerza de punción (kN) |
800 |
| Fuerza de marcado (kN) |
630 |
| Fuerza de corte (kN) |
1250 |
| Duración máxima del espacio en blanco (m) |
9 |
| Duración máxima del acabado (m) |
9 |
| Punchos por lado |
3 |
| Grupo de letras de marcado |
4 |
| Dimensión de la letra (mm) |
14 × 10 × 19 |
| Las demás máquinas y aparatos |
3 |
| Modo de corte |
Las demás máquinas de corte |
| Velocidad del ángulo de alimentación (m/min) |
80 |
| Precisión de procesamiento |
Conformidad con GB2694 |
| Función del programa |
Muestra de fallas en tiempo real |
| Modo de programación |
Entrada por teclado, interfaz RS232,fDisco irregular y interfaz USB
|
Características del producto:

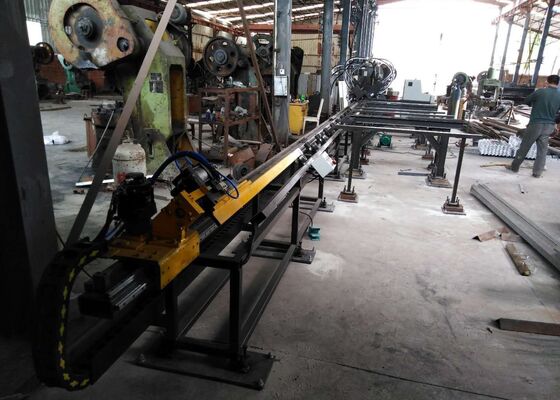

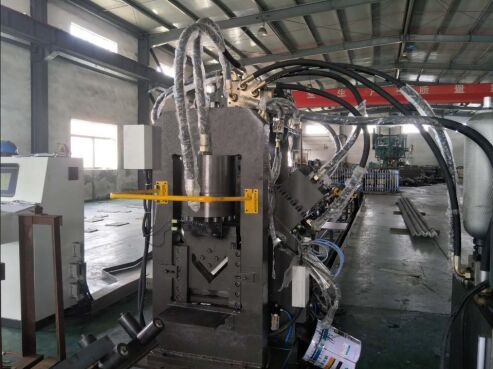

1Esta máquina está compuesta principalmente por un sistema de transportador transversal, unidad de carga rotativa, transportador de alimentación, carro de alimentación CNC, unidad de perforación, unidad de marcado, unidad de corte y transportador de descarga.así como hidráulico, sistemas eléctricos y neumáticos, etc.
2Adopta tecnología de control CNC con alimentación de servomotor, garantizando una alta eficiencia y una precisión de mecanizado estable.y los componentes eléctricos provienen de marcas premium reconocidas internacionalmente.
3. Todos los cables de señal principales, incluidos los cables de codificación rotativos y los cables de comunicación PLC,utilizar cables de pareja retorcida blindada importados para eliminar eficazmente las desviaciones de precisión causadas por interferencias de la señal.
4El ordenador industrial cuenta con una interfaz bilingüe chino/inglés, que permite una operación sencilla y la posibilidad de mostrar los dibujos de la pieza de trabajo.La programación es intuitiva y puede importar directamente los datos generados por el software de anidación o loftingSólo se requieren las dimensiones de la pieza de trabajo, los diámetros de los orificios, la marcación posterior y la cantidad durante la entrada del programa.
5La línea angular está equipada con un mecanismo de soporte y prensado para satisfacer los requisitos de procesamiento de aceros angulares con mayor deformación de flexión.
6Las unidades de alimentación delantera y trasera han sido completamente actualizadas, adoptando una nueva estructura integrada de guía y resorte, que es más racional y práctica.eliminación efectiva del problema de la fuerza de resorte insuficiente durante la alimentación del material.
7El sistema está equipado con una función de auto-diagnóstico de detección de fallas.

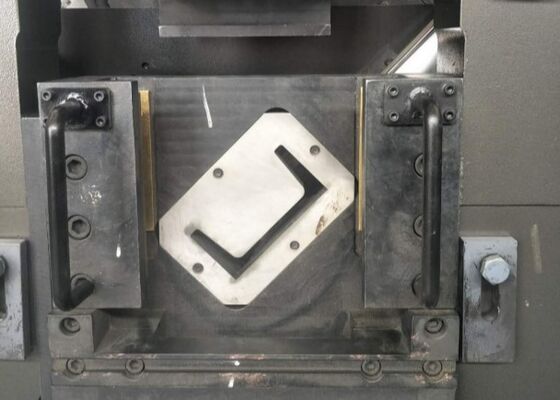

8El sistema de corte de una sola hoja garantiza una superficie de corte lisa al tiempo que minimiza el desperdicio de material.
Este equipo está diseñado para el procesamiento CNC multifuncional de componentes estructurales de acero, incluidas las superficies de las telas de acero de canal, ambas bridas de acero angular y secciones planas de acero,que también pueden formarse en configuraciones curvas o arqueadasEs capaz de ejecutar múltiples procesos tales como marcado preciso, perforado preciso y corte de alta calidad, ofreciendo un rendimiento de mecanizado integrado dentro de una sola configuración.Al permitir estas funciones integrales, la máquina garantiza una fabricación eficiente y de alta precisión de piezas de acero angular, acero plano y acero de canal, lo que la hace adecuada para la producción de componentes estructurales personalizados,los prototipos, y muestras de piezas de trabajo de calidad y precisión dimensional constantes.
Se aplica para perforar, marcar y cortar el acero angular, el acero plano y el acero de canal.placas de conexión de cinco agujeros, almohadillas planas y bases de soporte para accesorios de hierro utilizados en estructuras de torres de transmisión de energía.
