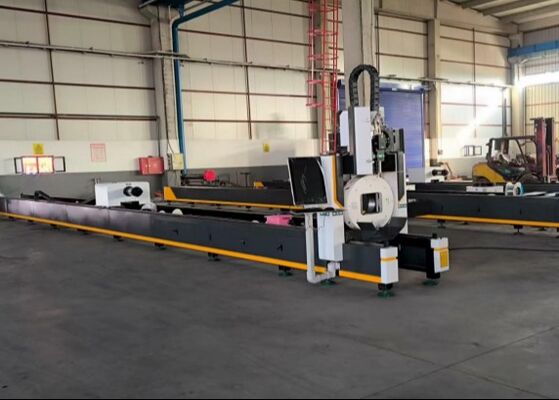

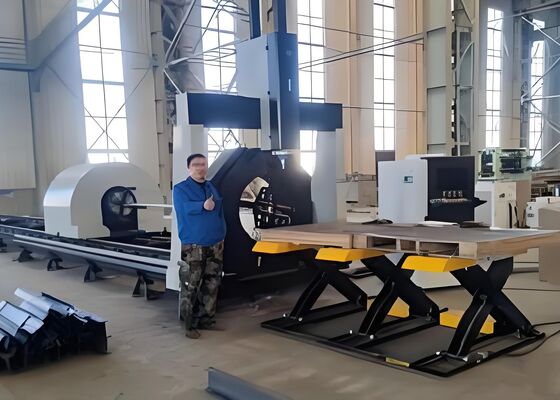

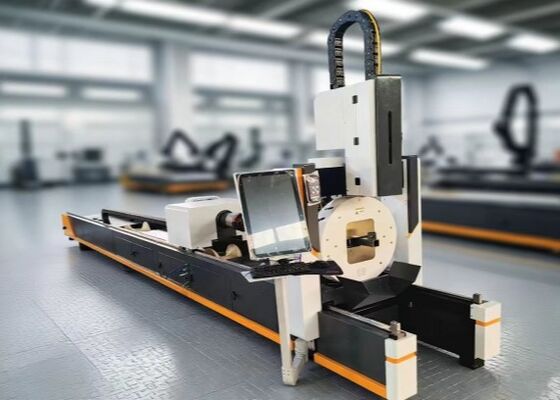

Máquina de procesamiento de tubos láser CNC modelo LC2412 para tubos de carbono/acero inoxidable

Máquina de procesamiento de tubos láser CNC modelo LC2412 para tubos de carbono/acero inoxidable

Introducción del producto:

La máquina de corte por láser de tubos está diseñada principalmente para procesar una amplia gama de materiales de tubería y tubulares, incluidas las tuberías ordinarias de acero al carbono, tuberías de acero inoxidable, tuberías de aleación de aluminio,y tuberías de cobre. Proporciona un corte de alta precisión con bordes lisos y libres de hendiduras, garantizando una mínima distorsión térmica y una precisión dimensional superior.incluidos los cortes en ánguloLa tecnología avanzada de láser permite la obtención de imágenes de alta eficiencia, de alta precisión y de alta precisión.funcionamiento automatizado manteniendo una calidad constante en múltiples tipos y espesores de materiales.

Parámetros técnicos del producto

1.2Composición principal del producto

Los componentes principales de la máquina de corte de tuberías de fibra óptica de serie son: motor de la máquina, sistema de control, láser, enfriador, etc.

1.3.Maquina herramienta parte principal del motor

La parte principal de la máquina herramienta es la parte principal de la máquina de corte de tubería de fibra óptica, la función de corte y la precisión de corte se realizan por la parte anfitriona,la parte anfitriona de la cama y el chuck delantero, el dispositivo del eje x, el dispositivo del eje z, la cabeza láser, el dispositivo de soporte de la rueda de diámetro variable, el sistema auxiliar (lubricación, vía de aire y vía fluvial), el gabinete de control eléctrico,pantalla de operación, panel de control, etc.

1.4 Parte de control eléctrico

El sistema de control eléctrico de la máquina de corte de tubos de fibra óptica es una parte importante para garantizar la pista de ejecución de varios gráficos.El sistema de control eléctrico está compuesto principalmente por un sistema de control numérico y un sistema eléctrico de bajo voltaje..
El sistema CNC de la máquina está equipado con un sistema CNC de alto rendimiento, que se basa en una plataforma de operación de ventanas, un funcionamiento estable y confiable y tiene las características de una velocidad de inserción rápida,funcionamiento conveniente, buen rendimiento dinámico y gran capacidad de carga.

1.5 Sistema eléctrico de baja tensión

El sistema eléctrico de bajo voltaje se encuentra en el gabinete de control eléctrico, que es la parte de interfaz del control eléctrico de toda la máquina.Varios componentes originales del sistema eléctrico son producidos por fabricantes conocidos en el país y en el extranjero para garantizar la estabilidadEl motor de accionamiento es un servomotor CA, el servomotor CA se utiliza para conducir el eje X y el eje Y de la máquina herramienta, caracterizado por un buen rendimiento de aceleración,velocidad de respuesta rápida, eje Z de la máquina herramienta para el eje de alimentación, con servomotor CA (con bloqueo de retención): eje Z cabeza de corte, características para buenas características de respuesta dinámica,tanto el control de seguimiento como el control NC.

2.Estructura, función y principio de funcionamiento de los componentes principales o unidades funcionales

2.1 Parte del cuerpo de la cama

A través del sistema de control numérico para controlar su servo motor de transmisión de CA, el portaengranajes del motor de transmisión para lograr la dirección Y del movimiento recíproco, para lograr un movimiento rápido.El bastidor del eje Y y el carril de guía lineal adoptan productos de alta precisión para garantizar efectivamente la precisión de la transmisiónEl control de los interruptores limitados en ambos extremos del viaje, e instalar el dispositivo de límite duro para garantizar eficazmente la seguridad de la máquina herramienta.El motor principal está equipado con aceite lubricante automático para las partes móviles del lecho para garantizar el funcionamiento de las partes móviles en buenas condiciones y mejorar la vida útil del carril de guía., equipo y bastidor.

2.2 El miembro transversal y el dispositivo del eje X y del eje Z
El haz elimina la tensión interna después del recocido, y el tiempo de vibración se procesa después del mecanizado áspero para garantizar la rigidez y estabilidad del elemento móvil de la cabeza láser.El eje X y el eje Z son accionados por un módulo de alta precisiónEn el proceso de movimiento, el interruptor de límite controla la carrera para limitar, y hay almohadones elásticos límite mecánico en ambos extremos para garantizar la seguridad de la operación del sistema.

El dispositivo del eje Z realiza principalmente el movimiento superior e inferior de la cabeza láser.El movimiento superior e inferior de la cabeza láser se completa por el sistema de control numérico que controla el servomotor, y el motor impulsa el módulo lineal, que impulsa el movimiento recíproco hacia arriba y hacia abajo del skateboard en el eje Z. Los extremos superior e inferior utilizan interruptores de proximidad para controlar el recorrido,para garantizar la seguridad y fiabilidad del movimiento.

Diseñado principalmente para cortar una variedad de materiales de tubería, este equipo es adecuado para tuberías de acero al carbono ordinario, tuberías de acero inoxidable, tuberías de aleación de aluminio y tuberías de cobre.Es capaz de manejar estos diferentes materiales con precisiónEsta versatilidad lo hace ideal para aplicaciones en fabricación de metales, construcción,y producción industrial donde se procesan varios tipos de tuberías.
