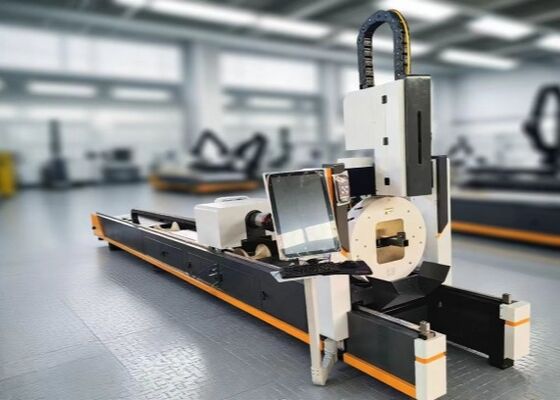

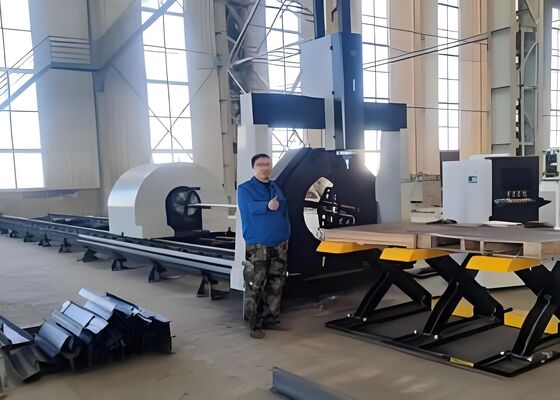

300 mm X Eje Itinerario Máquina de corte de tubos láser CNC Línea ≤30 mm Largura a medida

300 mm X Eje Itinerario Máquina de corte de tubos láser CNC Línea ≤30 mm Largura a medida

Introducción del producto:

El sistema de corte de tubos láser está diseñado específicamente para procesar una amplia gama de materiales tubulares y de tuberías, incluyendo tubos de acero al carbono estándar, tubos de acero inoxidable,Tubos de aleación de aluminioProporciona un corte de alta precisión con bordes lisos y libres de hendiduras, garantizando una deformación térmica mínima y una precisión dimensional excepcional.La plataforma se adapta a diseños de corte complejos, como cortes angulares, muescas y perforaciones, lo que lo hace altamente adaptable para aplicaciones en fabricación de metales, construcción estructural y fabricación industrial.Aprovechando la tecnología láser avanzada, el sistema permite un funcionamiento eficiente y automatizado, al tiempo que ofrece una calidad constante en varios materiales y espesores.

Parámetros técnicos del producto

1.2Composición principal del producto

Los componentes principales de la máquina de corte de tuberías de fibra óptica de serie son: motor de la máquina, sistema de control, láser, enfriador, etc.

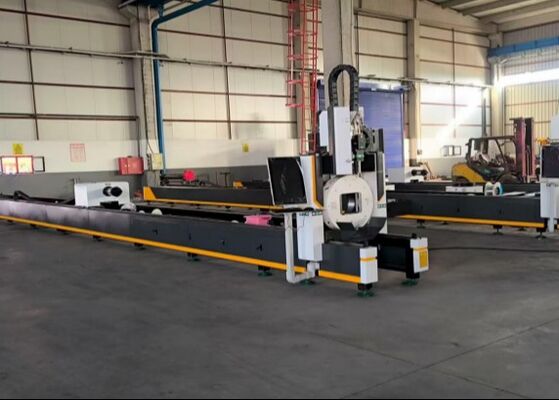

1.3.Maquina herramienta parte principal del motor

El componente central de la máquina herramienta constituye la sección principal de la máquina de corte de tuberías de fibra óptica, con la función de corte y la precisión obtenidas a través de la unidad principal.La unidad principal comprende la cama, el eje delantero, el eje trasero, el conjunto del eje X y del eje X, el conjunto del eje Z, la cabeza láser, el mecanismo de soporte de la rueda de diámetro variable, los sistemas auxiliares (incluidos los circuitos de lubricación, neumáticos y de agua),gabinete de control eléctrico, pantalla y panel de control.

1.4 Sistema de control eléctrico

El sistema de control eléctrico de la máquina de corte de tuberías de fibra óptica desempeña un papel crucial para garantizar la ejecución precisa de varios patrones de corte.Este sistema consiste principalmente en un sistema de control numérico (CNC) y un subsistema eléctrico de bajo voltaje..

El sistema CNC de la máquina está equipado con una plataforma de control de alto rendimiento basada en el entorno operativo Windows.funcionamiento fácil de usar, excelente rendimiento dinámico y alta capacidad de carga.

1.5 Sistema eléctrico de bajo voltaje

El subsistema eléctrico de bajo voltaje está ubicado dentro del gabinete de control eléctrico y sirve como interfaz para el control general de la máquina.Todos los componentes eléctricos críticos provienen de fabricantes nacionales e internacionales de renombre para garantizar la estabilidad operativa.Los motores de accionamiento son servomotores CA, que alimentan el eje X y el eje Y de la máquina, ofreciendo una aceleración superior y una respuesta rápida.que sirve de eje de alimentación para la cabeza de corte, es accionado por un servomotor CA con frenado de retención, proporcionando una excelente respuesta dinámica y compatibilidad con el control de seguimiento y el control NC.

2Estructura, función y principio de funcionamiento de los componentes principales o unidades funcionales

2.1 Ensamblaje de las camas

El conjunto de lecho logra un movimiento recíproco en el eje Y a través del servomotor CA controlado por CNC que impulsa el portaengranajes, lo que permite un movimiento rápido.Tanto el bastidor del eje Y como los rieles de guía lineal utilizan componentes de alta precisión para garantizar una transmisión precisaLos interruptores de límite al final del trayecto y un dispositivo mecánico de límite duro están instalados para proteger el funcionamiento de la máquina.La unidad principal está equipada con un sistema de lubricación automática para las partes móviles de la cama, garantizando un funcionamiento sin problemas y prolongando la vida útil de los rieles de guía, engranajes y bastidores.

2.2 Armas transversales y conjuntos del eje X y del eje Z

El haz se somete a recocido de alivio de tensión seguido de un procesamiento por vibración después de un mecanizado áspero para garantizar la rigidez y estabilidad de los componentes móviles de la cabeza láser.El eje X y el eje Z son accionados por módulos de alta precisiónDurante el movimiento, los interruptores de límite regulan el rango de recorrido, mientras que se instalan paradas mecánicas de amortiguador elástico en ambos extremos para garantizar el funcionamiento seguro del sistema.

El ensamblaje del eje Z facilita principalmente el movimiento vertical de la cabeza del láser.movimiento de la plataforma del eje Z hacia arriba y hacia abajoLos interruptores de proximidad se instalan tanto en los límites superiores como en los inferiores para garantizar la seguridad, fiabilidad y precisión del movimiento.

Específicamente diseñado para el corte de diversos materiales de tubería, este equipo es adecuado para tuberías estándar de acero al carbono, tuberías de acero inoxidable, tuberías de aleación de aluminio y tuberías de cobre.Ofrece cortes precisos y limpios a través de estos materiales, preservando la calidad de la superficie y la integridad estructural de las tuberíasEsta adaptabilidad lo hace muy adecuado para aplicaciones en fabricación de metales, construcción y fabricación industrial donde se procesan múltiples tipos de tuberías.
