Introducción del producto:

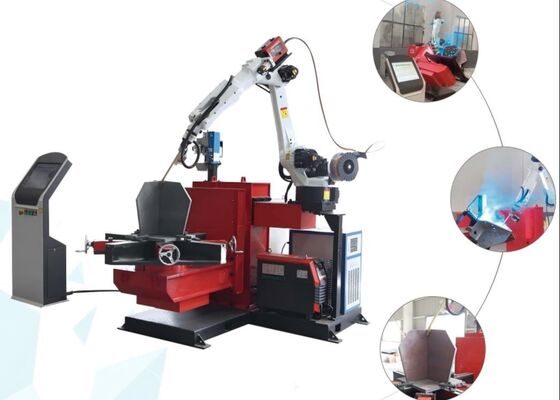

Este equipo está diseñado principalmente para soldar la base de las torres de transmisión. Además de las placas de refuerzo, es capaz de completar la soldadura de 11 costuras primarias en el cuerpo principal,una costura para fines de limpieza, así como la soldadura de las esquinas de las cabezas de sellado.

Parámetros principales:

Características del producto:

1Repetibilidad: el sistema ofrece una repetibilidad no inferior a ± 0,05 mm.

2. Precisión de la vía: la precisión de la vía no excede de ±0,1 mm.

3Diseño estructural: robot de soldadura por arco con una estructura mecánica muy estable y fiable, diseñado para un funcionamiento continuo a largo plazo.

4Envase de trabajo: se adapta a piezas de trabajo de hasta 1500 mm de tamaño, cubriendo toda la gama de requisitos de soldadura.

5Método de funcionamiento: la pieza de trabajo se fija en un dispositivo de posicionamiento, mientras que la cabeza de soldadura se monta en una base de robot dedicada.Utilizando el escaneo de visión robótica en combinación con un rastreador de costuras láserEste sistema es capaz de soldar piezas de trabajo complejas e irregulares, ofreciendo facilidad de operación y una curva de aprendizaje mínima.

1Sistema de soldadura: La máquina está equipada con una fuente de alimentación de soldadura por arco Aotai de alto rendimiento, capaz de soportar procesos de soldadura transversales, longitudinales y verticales, incluidos MIG, MAG,y soldadura TIGLos rangos de corriente y tensión de soldadura son totalmente compatibles con los requisitos de procesamiento de varias piezas de trabajo, proporcionando una excelente estabilidad de arco y una formación de soldadura superior.Los parámetros se pueden ajustar con precisión para adaptarse a diferentes materiales de soldadura y espesores de piezas de trabajo.

Lámpara de soldadura y accesorios: Equipada con una lámpara de soldadura Apollo de primera calidad y accesorios asociados, incluidos los mecanismos de alimentación de alambre y las puntas de contacto.garantizar una calidad de soldadura constante y una eficiencia operativa.

2Reconocimiento y conversión inteligentes: El sistema incorpora una funcionalidad de reconocimiento y conversión inteligentes.Identificación automática de las características clave de la soldadura, como la ubicación y el tipo de soldadura, a partir de dibujos y programasEstas características se convierten rápidamente en instrucciones de soldadura ejecutables por el robot, generalmente en 30 segundos.o otras interfaces de comunicación.

3Sistema de control:
1 Método de control: utiliza un sistema de control digital avanzado, que ofrece una gestión precisa de la trayectoria y parámetros de soldadura ajustables.

2 Método de programación: admite programación basada en escaneo visual. La interfaz es intuitiva y fácil de usar, lo que permite la creación rápida de programas y el control preciso de operaciones de soldadura complejas.

3 Interfaz de comunicación: Proporciona puertos de comunicación para la integración con otros equipos y sistemas de control de la línea de producción, facilitando la automatización sin problemas y el funcionamiento coordinado.

4. Mantenimiento del posicionador:El marco de montaje del posicionador está diseñado con suficiente resistencia y estabilidad para soportar las fuerzas y vibraciones generadas tanto por el robot como por la pieza de trabajo durante la soldaduraEl diseño de la estructura de montaje también facilita la instalación, la puesta en marcha, la puesta en marcha y el mantenimiento de los equipos de soldadura.y mantenimiento del robot sin comprometer su alcance de trabajo o rendimiento operativo.

5Sistema de seguridad: Calificación de protección: no inferior a IP54, proporcionando una resistencia fiable contra el polvo, la humedad y otros factores ambientales comúnmente encontrados en entornos industriales.

6Método de importación de datos de robot: El sistema admite múltiples métodos de importación, incluida la importación de dibujos CAD, la importación de escaneo visual y la importación sin programación de información y requisitos de soldadura.Una variedad de programas y dibujos de las opciones de importación están disponibles, haciendo que el sistema sea sencillo, fácil de usar y muy conveniente de operar.

7. Sistema de soldadura de piezas de trabajo Descripción: El robot de soldadura por arco utiliza un robot industrial de 6 ejes con todos los grados de libertad.que permite que la antorcha de soldadura llegue a la pieza de trabajo en una amplia gama de orientaciones complejasEsto permite la adaptación a diversas posiciones de soldadura y geometrías de soldadura complejas, incluidas las soldaduras de curva espacial, lo que garantiza flexibilidad y precisión en las operaciones de soldadura.

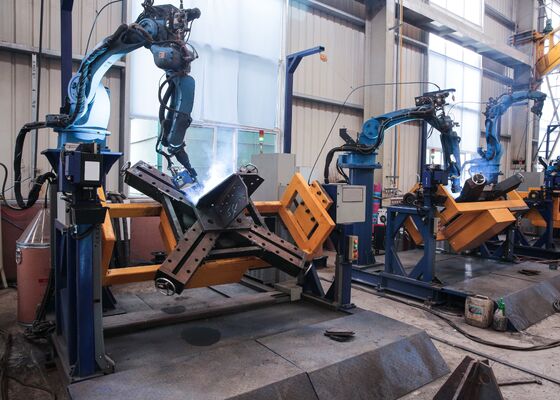

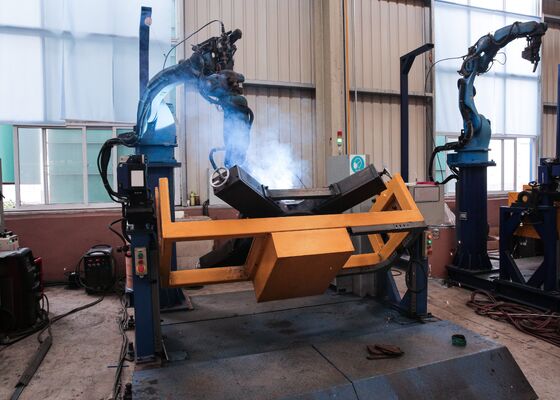

Este equipo está diseñado específicamente para la soldadura de las bases de las torres de transmisión, desempeñando un papel crítico en la garantía de la integridad estructural de la base de la torre.Más allá de la soldadura de placas de endurecimiento, el sistema es capaz de realizar las 11 costuras de soldadura primarias de la estructura principal, así como la soldadura de paso de raíz única, asegurando una penetración completa y consistente.ejecuta eficientemente la soldadura de las tapas de extremo y las juntas de esquinaAl automatizar estas operaciones esenciales de soldadura, el equipo garantiza una alineación precisa, una calidad de soldadura constante y una calidad de la soldadura de alta calidad.,y una resistencia estructural superior, lo que lo hace ideal para la fabricación de muestras de la base de la torre, como se ilustra en las imágenes que acompañan.
