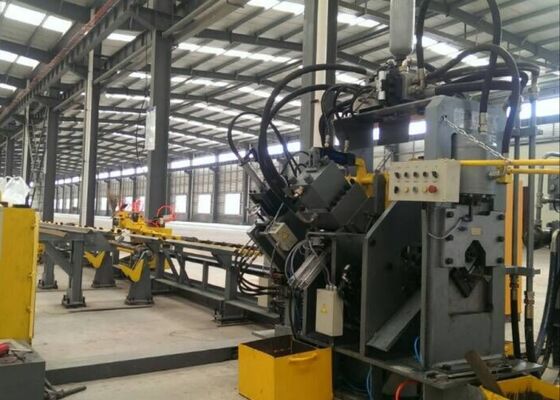

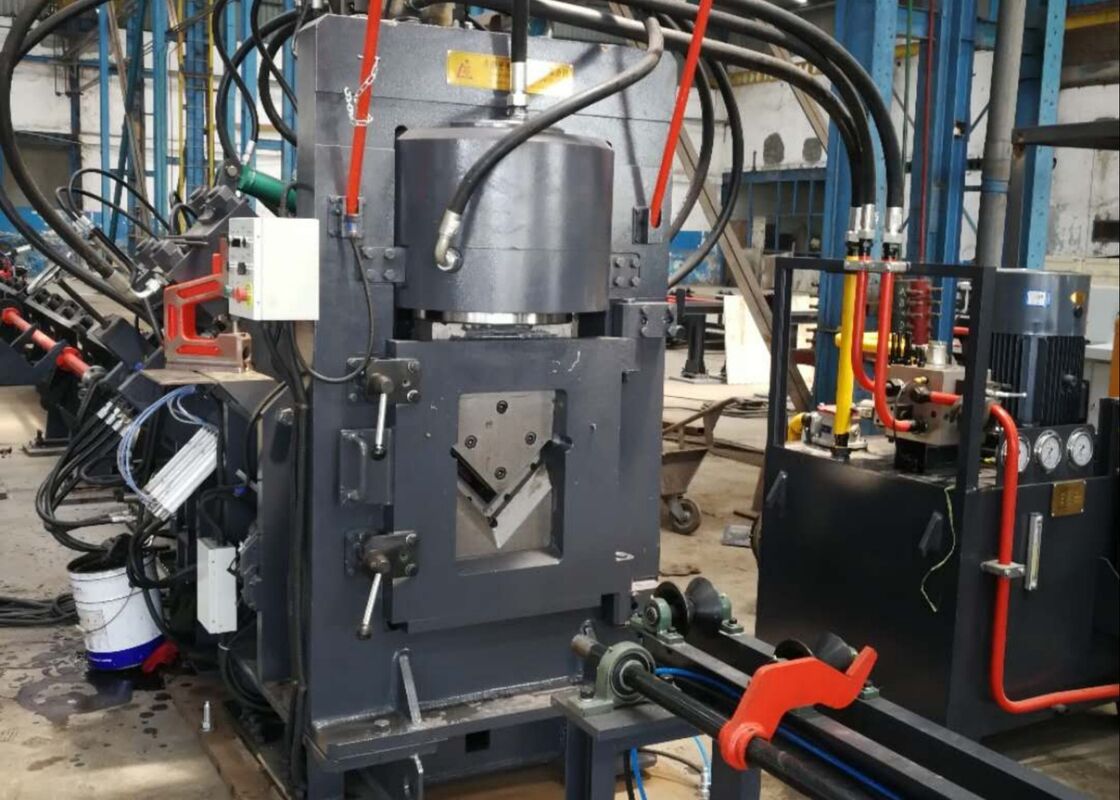

Cadena de producción de corte de punzonado del ángulo modelo JNC2020 del CNC dimensión total de los 32x7x3m

Modelo JNC2020 Línea de producción de corte por punción de ángulo por CNC 32x7x3m Dimensión general

Introducción del producto:

La línea de producción de acero de ángulo CNC de alta velocidad de la serie JNC para perforar, marcar y cortar se compone principalmente de un módulo de perforado, módulo de marcado, módulo de corte, transportador transversal,transportador giratorio, transportador de alimentación, transportador de descarga, carro de alimentación CNC, sistema hidráulico, sistema eléctrico, sistema neumático y otros componentes.Esta línea de producción está diseñada principalmente para el procesamiento automatizado de acero angular en el sector de fabricación de torres.El procedimiento de producción está completamente controlado numéricamente, lo que garantiza un funcionamiento fácil de usar, lo que permite una producción automática, de alta precisión, multi-modelo y a gran escala.

Parámetros del producto:

Características del producto:

1La máquina de punzamiento de acero de ángulo CNC está equipada con dos o tres módulos de punzamiento, cada uno capaz de acomodar tres tamaños de punzamiento distintos.Estos módulos de perforación se gestionan con precisión mediante control numérico (NC) para ajustar con precisión las posiciones de perforaciónLa máquina soporta punzamiento de agujeros circulares y ovales. Sus operaciones de alimentación y punzamiento de alta velocidad mejoran notablemente la eficiencia de producción.la capacidad de producción alcanza las 9 ‰ 10 toneladas durante un turno de trabajo de ocho horas.

2La unidad de marcado de la máquina de perforación de ángulo CNC está encerrada dentro de un marco robusto y rígido.con una longitud de más de 20 mm,Además, está disponible un método de marcado de discos de 10 filas, que selecciona automáticamente los caracteres sin intervención manual, mejorando sustancialmente la eficiencia del marcado.

3La máquina de corte de acero angular CNC está equipada con un módulo de corte de una sola hoja, conocido por su excepcional fuerza de corte.producen una superficie de corte lisa y precisaLa carcasa de la hoja presenta una configuración de puerta abierta, lo que permite un reemplazo rápido y seguro de la hoja.

4La tabla de material horizontal transporta de manera eficiente el acero angular al bastidor de material rotativo, accionado por un motor y un reductor.Este sistema asegura que el acero de ángulo está firmemente posicionado en el transportador de alimentación para operaciones posteriores.

5La pieza de trabajo está sujetada con seguridad y transportada por un carro de alimentación CNC, lo que garantiza un posicionamiento preciso.con retroalimentación proporcionada por un codificador fotoeléctrico, funcionando dentro de un sistema de control de circuito cerrado.

6La máquina de punzamiento y marcado de acero de ángulo CNC está impulsada por un sistema hidráulico que impulsa las operaciones de punzamiento, marcado y corte.Tiene una estación hidráulica de alta velocidad con un acumulador integrado, y las líneas hidráulicas utilizan accesorios de tipo ferrule, lo que garantiza un rendimiento libre de fugas al tiempo que permite un fácil reemplazo y mantenimiento.Los bloques de válvulas hidráulicas primarias son suministrados por la reconocida marca Atos, garantizando un sistema hidráulico fiable y eficiente.

7La estación hidráulica ofrece múltiples opciones de enfriamiento, incluyendo refrigeración por agua, refrigeración por aire o refrigeración por aceite.Los clientes pueden seleccionar el método de refrigeración más adecuado según sus necesidades operativas específicas..

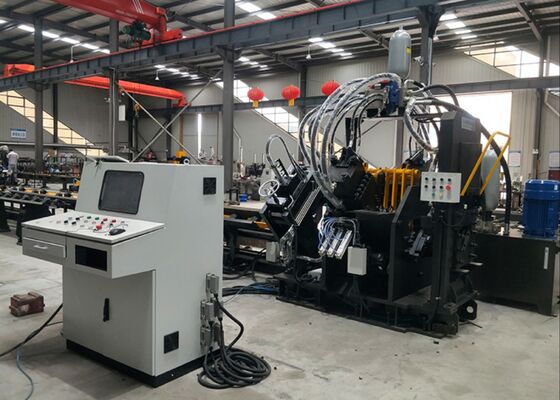

8El sistema de control se compone principalmente de un ordenador host, PLC, servomotores, interruptores de detección externos y otros componentes esenciales.y el sistema genera automáticamente el programa de procesamiento correspondiente. También es capaz de leer DXF, NC y otros formatos de archivo producidos por software CAD.proporcionando una visualización intuitiva y una operación sencillaApoya funcionalidades como visualización gráfica de piezas de trabajo, almacenamiento de datos extensos, visualización de datos de posición y notificaciones de alarma de fallo.

Estas muestras, que reflejan las especificaciones estándar y las condiciones de procesamiento típicas en la industria de las torres de acero angular, permiten a los usuarios evaluar directamente la calidad de procesamiento, la precisión, la precisión y el rendimiento del equipo.y la artesaníaProporcionan una referencia tangible para evaluar el rendimiento de la máquina y su idoneidad a requisitos de producción particulares, facilitando así latoma de decisiones basada en datos para futuras aplicaciones.

En la construcción de líneas de transmisión de ultraalta tensión (UHV), donde se requiere que las torres soporten condiciones climáticas severas y cargas pesadas,Este equipo juega un papel crítico en el procesamiento de los componentes de acero de ángulo que forman la estructura primaria de las torres.Realiza eficientemente operaciones de perforación y punción en el acero angular utilizado para los cuerpos de las torres, los brazos cruzados y otros elementos estructurales clave,garantizar dimensiones precisas y conexiones seguras que mantengan la estabilidad e integridad general de las torres.
