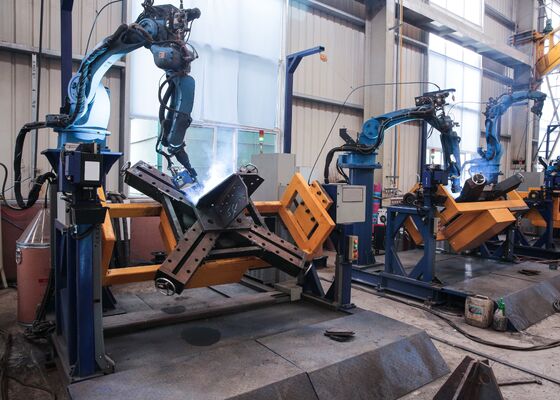

6 Ejes Robot de soldadura de pie de torre CO2 Equipado con un rastreador de costura de soldadura con láser

Robot de soldadura de pie de torre de 6 ejes equipado con un rastreador de costura de soldadura con láser

Introducción del producto:

Este equipo se utiliza principalmente para soldar la base de la torre. Además de las placas de refuerzo, es capaz de realizar la soldadura de 11 costuras primarias en la estructura principal,1 costura para limpieza, y la soldadura de las esquinas de la cabeza de sellado.

Parámetros principales:

Características del producto:

1Repetibilidad: el sistema garantiza una repetibilidad de ±0,05 mm.

2Precisión de seguimiento: la precisión de seguimiento se mantiene dentro de ± 0,1 mm.

3Diseño mecánico: robot de soldadura por arco con una estructura mecánica duradera y fiable, diseñado para soportar una operación continua prolongada.

4- Alcance de trabajo: es capaz de manejar piezas de hasta 1500 mm de tamaño.

5Modo de funcionamiento: la pieza de trabajo se fija en un dispositivo de posicionamiento, mientras que la cabeza de soldadura está montada en una base de robot dedicada.Integrando el escaneo de visión robótica con un rastreador de costuras láserLas trayectorias de soldadura se generan automáticamente sin necesidad de programación manual, lo que permite la soldadura de piezas complejas e irregulares.garantizar un funcionamiento sencillo y requisitos mínimos de formación.

1Sistema de soldadura: integrado con una fuente de energía de soldadura por arco de alto rendimiento Aotai, que admite operaciones de soldadura transversal, longitudinal y vertical, incluidos los procesos MIG, MAG y TIG.Los rangos de corriente y tensión de soldadura cumplen plenamente los requisitos de diversas piezas de trabajoLos parámetros se pueden ajustar con precisión para adaptarse a diferentes materiales de soldadura y a diferentes espesores de piezas.

Torcha de soldadura y accesorios: Equipada con una torcha de soldadura Apollo de primera calidad y accesorios asociados, incluidos mecanismos de alimentación de alambre y puntas de contacto,garantizar un rendimiento óptimo de la soldadura y una eficiencia operativa.

2. Reconocimiento y conversión inteligentes: cuenta con capacidades avanzadas de reconocimiento y conversión inteligentes. Detecta automáticamente los atributos clave de soldadura, como ubicaciones y tipos de soldadura,de dibujos o programasLos datos se pueden importar sin problemas a través de redes, USB u otras interfaces de comunicación.

3Sistema de control:

1 Método de control: sistema de control digital avanzado con una gestión precisa de la trayectoria y parámetros de soldadura totalmente ajustables.

2 Método de programación: admite programación basada en escaneo visual con una interfaz intuitiva y fácil de usar, lo que permite una configuración rápida y una gestión precisa de tareas de soldadura complejas.

3 Interfaz de comunicación: ofrece múltiples opciones de conectividad para la integración con otros equipos y sistemas de control de la línea de producción, garantizando un funcionamiento automatizado sin problemas.

4. Mantenimiento del posicionador:El marco de montaje del posicionador proporciona una robusta rigidez y estabilidad para soportar las fuerzas y vibraciones generadas tanto por el robot como por la pieza de trabajo durante la soldadura, garantizando un funcionamiento fiable del robot y una calidad de soldadura constante.y mantenimiento del robot sin comprometer el rango operativo o el rendimiento.

5Sistema de seguridad: Calificación de protección: IP54 mínimo, diseñado para resistir el polvo, la humedad y otras condiciones ambientales industriales.

6Método de importación de datos de robot: El sistema admite múltiples métodos de importación de datos, incluida la importación de dibujos CAD, la importación de escaneo visual y la importación sin programa de parámetros y especificaciones de soldadura.Estas opciones flexibles aseguran que el sistema sea fácil de usar, eficiente y conveniente.

7. Sistema de soldadura de la pieza de trabajo Descripción: El robot de soldadura por arco emplea un robot industrial de 6 ejes con todos los grados de libertad.que permite que la antorcha de soldadura acceda a la pieza desde una amplia gama de orientaciones complejasApoya diversas posiciones de soldadura y geometrías de soldadura intrincadas, incluidas las soldaduras curvas espaciales.

Este equipo está diseñado específicamente para soldar las bases de las torres de transmisión, desempeñando un papel crucial para garantizar la integridad estructural de la base de la torre.Más allá de la soldadura de las placas de endurecimiento, el sistema es capaz de realizar las 11 costuras de soldadura primarias del marco principal, así como la soldadura de paso de raíz única, lo que garantiza una penetración completa y uniforme.ejecuta eficientemente la soldadura de las tapas de extremo y las juntas de esquina, proporcionando soldaduras consistentes y de alta calidad en todos los puntos críticos de conexión.y fortaleza estructural mejorada, por lo que es ideal para la producción de prototipos de bases de torres, como se ilustra en las figuras que acompañan.
