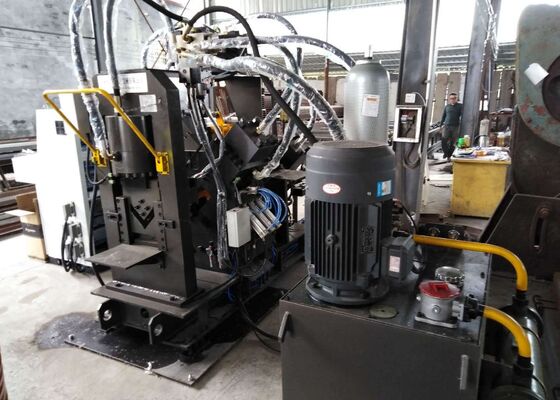

Línea de corte de marcado de punción CNC para acero plano de ángulo de acero de canal de acero modelo CJBNC14

Línea de marcado y corte de punzonado CNC para acero plano, angular y canal Modelo CJBNC14

Introducción del producto:

Se puede utilizar para el mecanizado CNC de la superficie del alma de acero de canal, ambos lados de acero angular y acero plano (que se puede cortar en arcos), incluyendo marcado, punzonado y cizallado. Presenta alta precisión de mecanizado, alta velocidad de punzonado y alta eficiencia de producción.

Puede adaptarse a la producción en masa de piezas de trabajo, así como a la producción de lotes pequeños y multivariedad al desarrollar nuevos productos. Cada etapa tiene una estación de botones para operaciones de carga y sujeción por una sola persona.

Parámetros del producto:

Composición del equipo:

Flujo de proceso: El dispositivo de alimentación transporta la pieza de trabajo a la canal de alimentación → un carro de alimentación asistido por CNC con un brazo robótico sujeta la pieza de trabajo → posicionamiento del extremo de la pieza de trabajo → máquina de marcado → máquinas de punzonado CNC A y B punzonado → máquina de cizallado cizallado → control manual de la inclinación de la canal de descarga para la descarga.

1. Dispositivo de alimentación:
Compuesto por una cadena transportadora, soporte de piñón y dispositivo de transmisión. La cadena tiene garras que mueven la pieza de trabajo.

2. Canal de alimentación:
2.1 Se utiliza para soportar y mover piezas de trabajo de diferentes especificaciones.
2.2 Compuesto por rodillos de soporte, soportes de canal y bastidores, etc.

3. Carro de alimentación CNC:
3.1 Se utiliza para sujetar las piezas en bruto y alimentarlas por CNC a lo largo del eje X.
3.2 El carro de alimentación CNC consta de un soporte, engranajes, cilindros, servomotores y un brazo robótico, etc.
3.3 El carro de alimentación CNC, impulsado por un servomotor, puede lograr un posicionamiento preciso para el movimiento longitudinal de la pieza de trabajo.

4. Máquina de punzonado CNC lado A:
4.1 Compuesto por cuerpo de máquina, base, mecanismo de transmisión, cilindro hidráulico de punzonado principal, sistema de cambio de troquel, troquel y dispositivo de presión.
4.2 Un cilindro empuja una almohadilla para seleccionar diferentes troqueles para punzonar; el cambio de troquel es rápido.
4.3 La pieza de trabajo se alimenta a lo largo del eje X, y el troquel de punzonado se mueve a lo largo del eje A, impulsado por un servomotor. Luego, el sistema de cambio de troquel cambia secuencialmente punzones de diferentes diámetros de agujero para completar el mecanizado de un lado de la pieza de trabajo de acero angular.

5. Máquina de punzonado CNC lado B:
5.1 Compuesto por cuerpo de máquina, mecanismo de transmisión, cilindro hidráulico de punzonado principal, sistema de cambio de troquel, troquel y dispositivo de presión.
5.2 La pieza de trabajo se alimenta a lo largo del eje X, y el troquel de punzonado se mueve a lo largo del eje Y, impulsado por un servomotor. Luego, el sistema de cambio de troquel cambia secuencialmente punzones de diferentes diámetros de agujero para completar el procesamiento del alma de acero de canal, un lado de acero angular y el agujero superior de acero plano.
5.3 Un cilindro empuja una almohadilla para seleccionar diferentes troqueles para punzonar; el cambio de troquel es rápido.

6. Máquina de cizallado:
6.1 Cizalla las piezas de trabajo a la longitud requerida.
6.2 Consiste en cuerpo de máquina, troquel de cizallado y cilindro de cizallado, etc.

7. Canal de descarga:
7.1 El canal de descarga se utiliza para sostener las piezas de trabajo después del punzonado y cizallado.
7.2 El canal de descarga consta de soporte de canal, rodillos de soporte, cilindro, etc.
7.3 Después del punzonado y cizallado, las piezas de trabajo se empujan manualmente a la posición de descarga y se controlan manualmente mediante el cilindro de inclinación para la descarga.

8. Sistema hidráulico:
8.1 Compuesto por una unidad de control, estación hidráulica de accionamiento y otras unidades auxiliares.
8.2 Unidad de control: Incluye componentes hidráulicos que controlan cada máquina de punzonado y cizallado, dispositivos de seguridad de presión, etc.
8.3 Estación hidráulica de accionamiento: Compuesta principalmente por un tanque de aceite, motor, bomba, etc., y equipada con un filtro.
8.4 Método de enfriamiento: Refrigeración por agua, temperatura del agua de entrada ≤20°C. 8.5 Presión de trabajo: Alta presión 25MPa
9. Sistema neumático:

9.1 Se utiliza principalmente para la selección de moldes, sujeción, etc.
9.2 Requiere aire comprimido libre de polvo y agua.
10. Sistema eléctrico:

10.1 Composición del Sistema de Control Eléctrico:
Incluye una computadora host, PLC (Controlador Lógico Programable), servomotores, componentes de detección y protección, etc.
10.2 Modos de operación del Sistema de Control Eléctrico:
El sistema opera en dos modos: manual y automático.
En modo manual, las acciones de cada máquina individual se controlan mediante avance paso a paso.
En modo automático, diversas acciones categorizadas se completan automáticamente de acuerdo con procedimientos de mecanizado preprogramados.
Este equipo está diseñado para el procesamiento CNC versátil de componentes de acero estructural, incluyendo las superficies del alma de acero de canal, ambas alas de acero angular y perfiles de acero plano, que también se pueden conformar en perfiles curvos o arqueados. Es capaz de realizar una serie de operaciones en estos materiales, como marcado de precisión, punzonado exacto y cizallado de alta calidad, proporcionando capacidades de procesamiento completas en una sola configuración. Al soportar estas diversas funciones, la máquina garantiza la fabricación eficiente y precisa de componentes de acero angular, acero plano y acero de canal, lo que la hace ideal para producir piezas estructurales personalizadas, prototipos y piezas de muestra con calidad y precisión dimensional consistentes.

Se utiliza para punzonado, marcado y cizallado en acero angular, acero plano y acero de canal. Se utiliza principalmente para procesar crucetas, abrazaderas, placas de conexión de cinco agujeros, almohadillas planas y bancos en accesorios de hierro de torres de energía eléctrica.
