Introducción del producto:

Este equipo se utiliza principalmente para soldar la base de la torre. Además de las placas de refuerzo, puede completar la soldadura de 11 cordones de soldadura principales del cuerpo principal, 1 cordón de soldadura de limpieza y la soldadura de la esquina del cabezal de sellado.

Parámetros principales:

Características del producto:

1. Repetibilidad: La repetibilidad no es inferior a ±0,05 mm.

2. Precisión de seguimiento: La precisión de seguimiento no es superior a ±0,1 mm.

3. Tipo Estructural: Robot de soldadura por arco con estructura mecánica altamente estable y confiable, capaz de adaptarse a un funcionamiento continuo a largo plazo.

4. Rango de Trabajo: Cubre el rango de tamaños de las piezas a soldar, hasta 1500mm.

5. Método de trabajo: la pieza de trabajo se coloca en el dispositivo posicionador y el cabezal de soldadura se monta en una base de robot dedicada; Durante la soldadura, el robot posicionador trabaja sincrónicamente. A través del escaneo y operación por visión robótica, combinado con un rastreador láser de cordones de soldadura, se puede formar la trayectoria de soldadura sin programación. Puede soldar cualquier pieza de trabajo compleja e irregular y es fácil de operar y de aprender.

1. Sistema de soldadura: Equipado con una fuente de alimentación de soldadura por arco de alto rendimiento Aotai, que admite procesos de soldadura transversal, longitudinal y vertical como la soldadura MIG/MAG/TIG. Los rangos de corriente y voltaje de soldadura cumplen con los requisitos de procesamiento de las piezas de trabajo, exhibiendo una excelente estabilidad del arco y calidad de formación de soldadura. Se puede ajustar con precisión según los diferentes materiales de soldadura y espesores de piezas de trabajo.

Antorcha de soldadura y accesorios: Equipada con una antorcha de soldadura Apollo de alta calidad y accesorios relacionados, como mecanismos de alimentación de alambre y puntas de contacto, lo que garantiza la calidad y eficiencia de la soldadura.

2. Reconocimiento y conversión inteligentes: Presenta capacidades de reconocimiento y conversión inteligentes: puede identificar automáticamente características clave de soldadura (como la posición y el tipo de soldadura) a partir de dibujos y programas y convertirlos rápidamente en instrucciones de soldadura ejecutables por robot, completando la conversión en 30 segundos. Los datos se pueden importar rápidamente a través de la red, USB y otros métodos de comunicación.

3. Sistema de control:
① Método de control: sistema de control digital avanzado con funciones precisas de control de trayectoria y ajuste de parámetros de soldadura.

② Método de programación: admite programación de escaneo visual; La interfaz de programación es fácil de usar y de operar, lo que permite una programación rápida y un control preciso de soldaduras complejas.

③ Interfaz de comunicación: Equipada con interfaces para comunicación con otros equipos y sistemas de control de la línea de producción, lo que permite la integración automatizada.

4. Estructura de montaje del posicionador: La estructura de montaje del posicionador posee suficiente resistencia y estabilidad para soportar diversas fuerzas y vibraciones generadas por el cuerpo del robot y la pieza de trabajo durante la soldadura, lo que garantiza el funcionamiento normal del robot y la precisión de la soldadura. El diseño de la estructura de montaje facilita la instalación, la depuración y el mantenimiento del robot sin afectar su rango de trabajo ni su rendimiento operativo.

5. Sistema de Seguridad: Grado de Protección: No inferior a IP54, capaz de soportar polvo, humedad, etc., en ambientes industriales.

6. Método de importación de robot: Los métodos de importación incluyen la importación de dibujos CAD, la importación de escaneo visual y la importación sin programación de información y requisitos de soldadura. Se encuentran disponibles múltiples métodos de importación de programas y dibujos. El sistema es simple, fácil de usar y conveniente.

7. Descripción del sistema de soldadura de piezas de trabajo: El robot de soldadura por arco utiliza un robot industrial de grado libre de 6 ejes, lo que permite que el soplete se acerque a la pieza de trabajo en varias posturas complejas, adaptándose a diversas posiciones de soldadura y formas de soldadura complejas, como soldaduras de curva espacial.

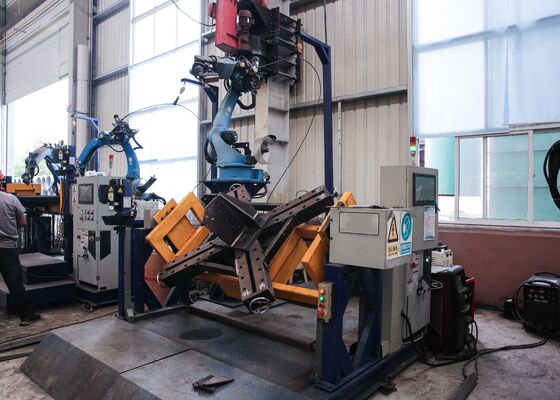

Este equipo está diseñado específicamente para la soldadura de bases de torres de transmisión, desempeñando un papel fundamental para garantizar la integridad estructural de los cimientos de la torre. Más allá de la soldadura de placas de refuerzo, el sistema es capaz de realizar las 11 costuras de soldadura primarias de la estructura principal, así como la soldadura de una sola pasada de raíz, asegurando una penetración completa y consistente. Además, ejecuta eficientemente la soldadura de tapas de extremo y juntas de esquina, proporcionando soldaduras uniformes y de alta calidad en todos los puntos de conexión críticos. Al automatizar estas operaciones de soldadura esenciales, el equipo garantiza una alineación precisa, una calidad de soldadura constante y una resistencia estructural superior, lo que lo hace ideal para la fabricación de muestras de bases de torres, como se ilustra en las imágenes adjuntas.
