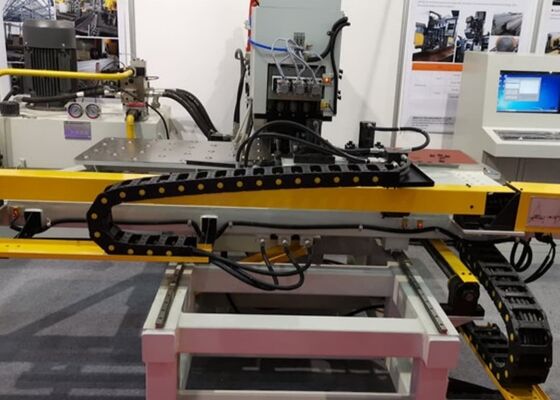

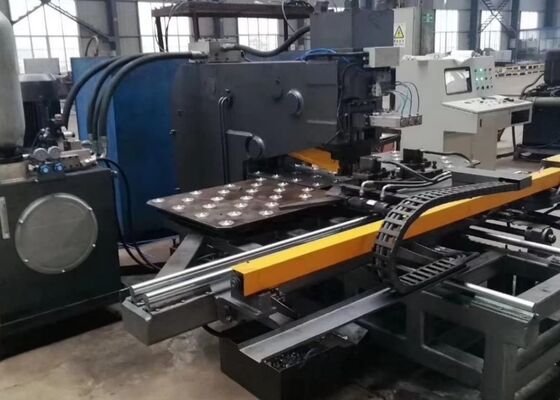

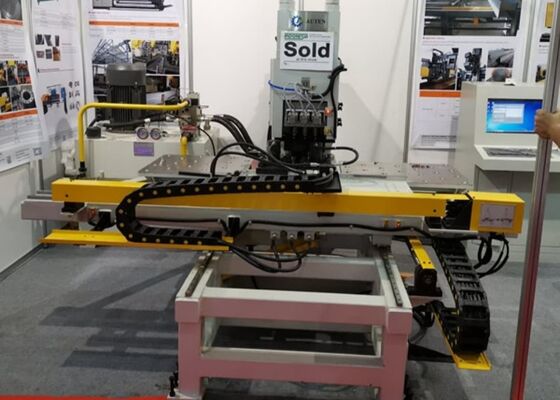

Torre de acero utiliza placa de punción CNC marcado y máquina de perforación 1000/1200KN fuerza de punción
Industria aplicable:
Una máquina CNC altamente especializada diseñada para perforar y marcar placas de acero en la industria de las torres de acero.También se utiliza para operaciones similares de punción y marcado en una serie de otras industrias..
Componente principal:
Esta máquina está compuesta por la unidad principal, mesa de trabajo, sistema de sujeción hidráulica, módulo de perforación, módulo de perforación, unidad de potencia hidráulica, panel de control eléctrico y un sistema de lubricación automática.
Especificaciones:
| Modelo |
BNCZ100 |
| Tamaño máximo de la pieza de trabajo (mm) |
1500*800 |
| Diámetro máximo de perforación (mm) |
Φ26 |
| Diámetro máximo de perforación (mm) |
Frente a la luz |
| Conjuntura del husillo de perforación |
/ |
| espesor de la placa (mm) |
Pulsado |
5¿Qué quieres decir?25 (Q235) |
| Perforación |
40 |
| Fuerza de punción (kN) |
1000/1200 |
| Fuerza de marcado (kN) |
800/1200 |
| Distancia mínima entre el orificio y el borde de la placa (mm) |
Pulsado |
25 |
| Perforación |
Depende del diámetro del agujero. |
| Tamaño de caracteres (mm) |
14*10*19 |
| Cuota de carácter |
12 |
| Estaciones de corte |
4 |
| Velocidad de alimentación de la perforación (mm/min) |
Entre 25 y 280 |
| Trazado del husillo de perforación ((mm) |
180 |
| Velocidad de rotación del husillo de perforación ((r/min) |
120 ~ 560 |
| Modo de programación |
Programación de comandos, software de dibujo o diseño Auto CAD |
| Las dimensiones generales L*W*H (m) |
3.2 por 3 por 2.6 |
Características del producto:
1El marco de la máquina se fabrica con soldadura de placas tipo C, lo que garantiza una rigidez superior al tiempo que proporciona un área de trabajo espaciosa.Cuenta con tres estaciones de matriz dos para perforar y una para marcar equipadas con conmutación automática de estaciones de matrizEl sistema de sujeción es versátil, capaz de sujetar una amplia gama de piezas de trabajo e incorpora un bloque de referencia para una alineación precisa.Los ejes X y Y son accionados por servomotores y sistemas de tornillos de bolas, con retroalimentación de posición controlada por un PLC, que permite el control automatizado de las operaciones de perforación.que se pueden guardar y reutilizar para futuras tareas de procesamiento.
2La máquina integra la tecnología CNC y la alimentación impulsada por un servomotor, lo que mejora la eficiencia y garantiza una precisión constante para las piezas de trabajo.
3Los componentes funcionales esenciales están diseñados con una construcción modular, simplificando los procedimientos de mantenimiento y reparación.
4Es capaz de ejecutar tanto las operaciones de punción como de marcado en una sola placa de acero.
5. El sistema ofrece programación intuitiva, soporte de archivos CAD y permite una integración perfecta con los programas generados por el software de lofting.,incluido el formato NC1.
6La máquina está equipada con un sistema de detección de fallos de autodiagnóstico incorporado.
7Los ejes X y Y son accionados por servomotores, tornillos de bolas y guías lineales, lo que garantiza una precisión excepcional.
8La estructura principal está construida a partir de un marco de placa de acero soldado en forma de C, que proporciona una rigidez superior y un área de operación expansiva.
9La máquina está equipada con tres estaciones de trabajo, una de las cuales está destinada al marcado, con capacidad de conmutación automática de estaciones.
10El sistema de sujeción está diseñado para acomodar piezas de trabajo de diferentes espesores.
11Los ejes X y Y son accionados por servomotores, tornillos de bolas y guías lineales de alta precisión, controlados por un sistema CNC de doble eje para garantizar un posicionamiento preciso durante las operaciones de perforación.
12Todo el proceso de mecanizado está totalmente automatizado, lo que requiere que el operador simplemente introduzca el dibujo de la pieza en el ordenador.
Detalles de la máquina:
Este sistema especializado de metalurgia está diseñado específicamente para realizar operaciones de perforado, marcado y perforación en placas de acero utilizadas en la industria de fabricación de torres de acero.Asegura una precisión de mecanizado excepcionalAdemás del sector de las torres de acero, este equipo versátil proporciona punzamiento, perforación, perforación, perforación y perforación fiables.y capacidades de marcado para placas metálicas en una amplia gama de industriasOfrece constantemente un alto rendimiento operativo y un procesamiento preciso para varios componentes metálicos.optimizar así la eficiencia del flujo de trabajo y mejorar la calidad del producto en múltiples aplicaciones industriales.
