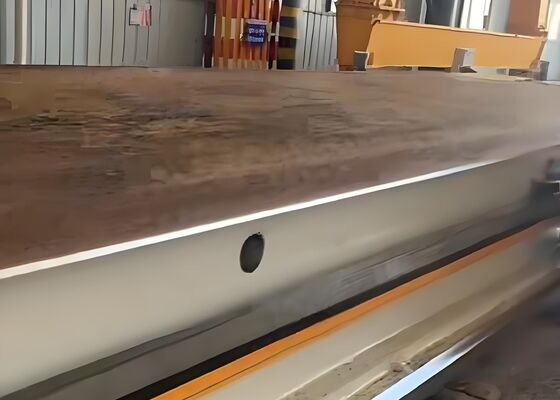

Fresadora de Doble Transmisión y Doble Cabezal de Fresado con Velocidad de Fresado de 100-1500 mm/Min
Descripción general:
La fresadora serie XB sin viga de presión es un equipo de fresado avanzado y eficiente desarrollado y fabricado de forma independiente por nuestra empresa, y es el único producto que ha obtenido una patente nacional de modelo de utilidad emitida por la Oficina Estatal de Patentes. Se utiliza ampliamente en la fabricación de equipos en industrias como recipientes a presión, calderas, construcción naval, encofrados grandes y maquinaria, estructuras de acero, energía y productos químicos, y es especialmente adecuada para fresar placas de aleaciones especiales y nuevos materiales, así como para el procesamiento previo a la soldadura de placas.
Composición del equipo:
El equipo consta principalmente de las siguientes partes: (1) bancada, (2) mesa de trabajo (con electroimán), (3) riel guía, (4) columna de elevación, (5) cabezal de fresado, (6) carro de potencia, (7) cabezal de fresado, (8) caja de control eléctrico, (9) dispositivo de lubricación, (10) dispositivo conductor, (11) dispositivo de protección, (12) dispositivo de posicionamiento, (13) dispositivo de soporte de material, (14) pintura, (15) cabezal de fresado de herramienta de corte.
Especificaciones:
| Nº |
Artículos
|
Valor del parámetro |
Unidad
|
Observaciones
|
| 1 |
Longitud efectiva de fresado
|
3000 |
mm |
Los cabezales de doble potencia cortan simultáneamente en la misma dirección en una pasada, logrando un corte efectivo de 3000 mm.
|
| 2 |
Espesor de la placa a mecanizar
|
5-300 |
mm |
|
| |
Ancho de la placa a mecanizar
|
100 |
mm |
Ancho de la chapa no inferior a 100 mm.
|
| 3 |
Ángulo de fresado |
0-85,
-45-0
|
° |
Ángulo de bisel frontal: 0~85°
Ángulo de bisel posterior: 0~-45°
|
| 4 |
Velocidad de avance rápido
|
2500 |
mm/min |
|
| 5 |
Velocidad de fresado |
100-1500 |
mm/min |
Basado en el material y la profundidad de corte
|
| 6 |
Carrera máxima de fresado horizontal |
≥300mm |
|
| 7 |
Carrera máxima de fresado vertical |
≥500mm |
|
| 8 |
Rugosidad de la superficie de mecanizado |
Ra3.2-12.5 |
Basado en la velocidad de avance
|
| 9 |
Rectitud de la guía de la bancada
|
≤0.40mm/3000 |
Unilateral |
| 11 |
Velocidad del cabezal de fresado
|
960 |
rpm |
Tipo planetario sin aceite DLT-2, simple y práctico |
| 13 |
Diámetro del cabezal de fresado
|
125 |
mm |
Universal 160
|
| 14 |
Número de electroimanes permanentes (tamaño del electroimán 400x220)
|
6 |
Conjunto |
Fabricado por un fabricante profesional, no fabricado internamente por nuestra empresa |
| 15 |
Potencia de succión del electroimán permanente |
3 |
T |
|
| 16 |
Dispositivo de tope manual de material
|
4 |
Conjunto |
Rectitud 0.40mm/30000
|
| 17 |
Marco de soporte de material principal
|
5 |
Conjunto |
1.2M/superficie superior con ruedas universales |
| 18 |
Altura de la mesa de trabajo desde el suelo |
900 |
mm |
Altura de la almohadilla de montaje 50mm
|
| 19 |
Ancho de la mesa de trabajo
|
520 |
mm |
Ancho de la mesa de trabajo vertical |
| 20 |
Longitud efectiva de sujeción de la mesa de trabajo |
3000 |
mm |
Longitud total de la mesa de trabajo: 5500mm
|
| 19 |
Potencia del motor de avance
|
1.5 |
KW |
Convertidor de frecuencia Schneider Electric
|
| 20 |
Potencia del motor de fresado
|
7.5 |
KW |
Control de velocidad de frecuencia variable. Convertidor de frecuencia Schneider Electric. |
| 21 |
Potencia del motor de elevación
|
0.75 |
KW |
|
| 22 |
Potencia del motor de la bomba de lubricación |
100 |
W |
|
| 23 |
Dimensiones del equipo
|
Longitud 5500mm × 2700mm (incluido el marco de soporte) × Altura 2100mm
|
| 24 |
Fuente de alimentación |
Trifásico de tres hilos 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Condiciones ambientales
|
-10°C a -45°C, Humedad relativa: 20%—95%
|
| 26 |
Ruido en vacío de la máquina herramienta
|
<85dB(A) |
| 27 |
Altitud |
<1500m |
Características estructurales:
1. Doble Transmisión y Doble Cabezal de Potencia:

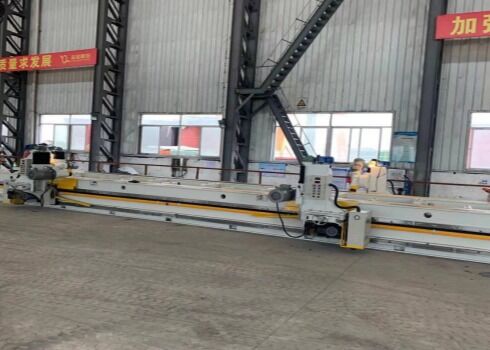

Doble cabezal de potencia se refiere a dos unidades de transmisión y cabezal de fresado independientes instaladas en el riel guía de la fresadora XB-3 metros (distancia efectiva de fresado). Las dos unidades se pueden controlar individualmente o en conjunto, permitiendo el fresado simultáneo o individual de diferentes biseles y caras de extremo de la chapa metálica.
Longitud máxima de corte efectiva por instalación con cabezales de doble potencia: 3 metros para la XB-3.
Longitud del equipo y dimensiones efectivas de instalación de la mesa: Debido a la instalación de dos mecanismos de avance y dos cabezales de potencia en un riel guía, al fresar una chapa metálica de 3 metros de largo, se debe considerar la longitud de corte efectiva de cada cabezal de corte y la holgura de la herramienta. Por lo tanto, la longitud del riel guía debe ser de 5.5 metros. Longitud total del equipo: 5.5 metros.
La función de los cabezales de doble transmisión y doble potencia es: al fresar placas gruesas con grandes ángulos y grandes tolerancias, donde un cabezal de potencia no puede completar el corte en una sola operación, el otro cabezal de potencia fresa la cantidad de corte restante. Esto permite que ambos cabezales de potencia completen el corte en una sola operación, eliminando la necesidad de que un cabezal de potencia fresa hacia adelante y hacia atrás varias veces. Alternativamente, cuando se requieren bordes de extremo y biseles, el ajuste del ángulo del cabezal de potencia permite un corte único. (El fresado de doble transmisión y doble cabezal de potencia de la chapa metálica con biselado de doble cara mejora la eficiencia de producción, elimina la necesidad de voltear y volver a mecanizar chapas de gran formato, y mejora la seguridad.)
2. Electroimanes en la Mesa: La mesa utiliza electroimanes para fijar la pieza de trabajo, lo que hace que la operación sea conveniente y proporciona un amplio espacio de instalación. Dimensiones de cada electroimán (ancho x largo): 220 × 400 mm, con 6 grupos dispuestos a lo largo de la longitud, reduciendo efectivamente la distancia de succión de la mesa.
3. Rieles Guía Segmentados Completamente Templados: (Configuración de primera línea) Dimensiones del riel guía: 40*80*600 mm, material: 40CrMo, templado integralmente, endurecido por alta frecuencia a una dureza de HRC48-50, rectificado de precisión para garantizar un ensamblaje segmentado preciso. Si el equipo se ha utilizado durante un período prolongado, los rieles guía se pueden quitar para su reparación o reemplazo, restaurando la precisión y extendiendo la vida útil del equipo; la rectitud no excede los 0.40 mm/3000 mm.
4. Motor del Cabezal de Corte: Potencia aumentada a 7.5 KW, utilizando un motor de marca con control de velocidad de frecuencia variable, adecuado para diversas resistencias de chapa metálica.
5. Ángulo de Fresado del Cabezal de Potencia: Ambos cabezales de potencia pueden lograr cualquier ajuste de ángulo de -45° a 85°.
6. Cabezal de Fresado: Emplea un cabezal de corte de alta resistencia de 75° (Φ125-Φ160) para reducir el área de contacto de corte, disminuir la temperatura de corte y reducir el desgaste de la herramienta.
7. Reductor de Recorrido: Reductor de engranajes helicoidales de eje paralelo con superficie de diente endurecida, bajo ruido y alto par.
Modelo: FCA77/142.27-IEC90B5/YF90L-4 regulación de velocidad por frecuencia, con un módulo de separación para la conexión al motor (en modelos ordinarios, si el motor está dañado, el reductor debe repararse simultáneamente).
8. Velocidad de Recorrido de Fresado: La velocidad de fresado se ajusta mediante la regulación de velocidad por frecuencia del motor de avance para adaptarse a diferentes materiales, espesores, ángulos de bisel y tamaños. Las velocidades de fresado típicas son 100-1000 mm/min.
9. Diseño Integrado de la Máquina: Para mejorar la precisión general de la rectitud y la rigidez de la fresadora, este diseño utiliza un diseño integrado.
10. Marco de Soporte: Teniendo en cuenta el ancho máximo de la placa cuadrada utilizada es de 2 metros, la longitud del marco de soporte se aumenta a 1.2 metros. El ancho de la mesa también está diseñado para un mejor soporte de la placa de acero. Esta máquina está equipada con 5 juegos de bastidores de soporte de material.
11. El posicionamiento estándar es con la mesa de trabajo cerca del cabezal de fresado. Se diseña un dispositivo manual de tope de material; después de posicionar el material, este dispositivo debe retirarse manualmente antes de que pueda comenzar el fresado.
12. El 95% de los componentes eléctricos de esta fresadora son de la marca Schneider Electric.
13. Dimensiones del equipo: Largo x Ancho x Alto 5500 x 2700 x 2100 mm
